アンテナ利得は少し低いものの受信感度がよくなったのでこの状態でフィールドで確認してみました。歩きながら電測を行い、先のブログで計算した受信電界強度と比較してみます。

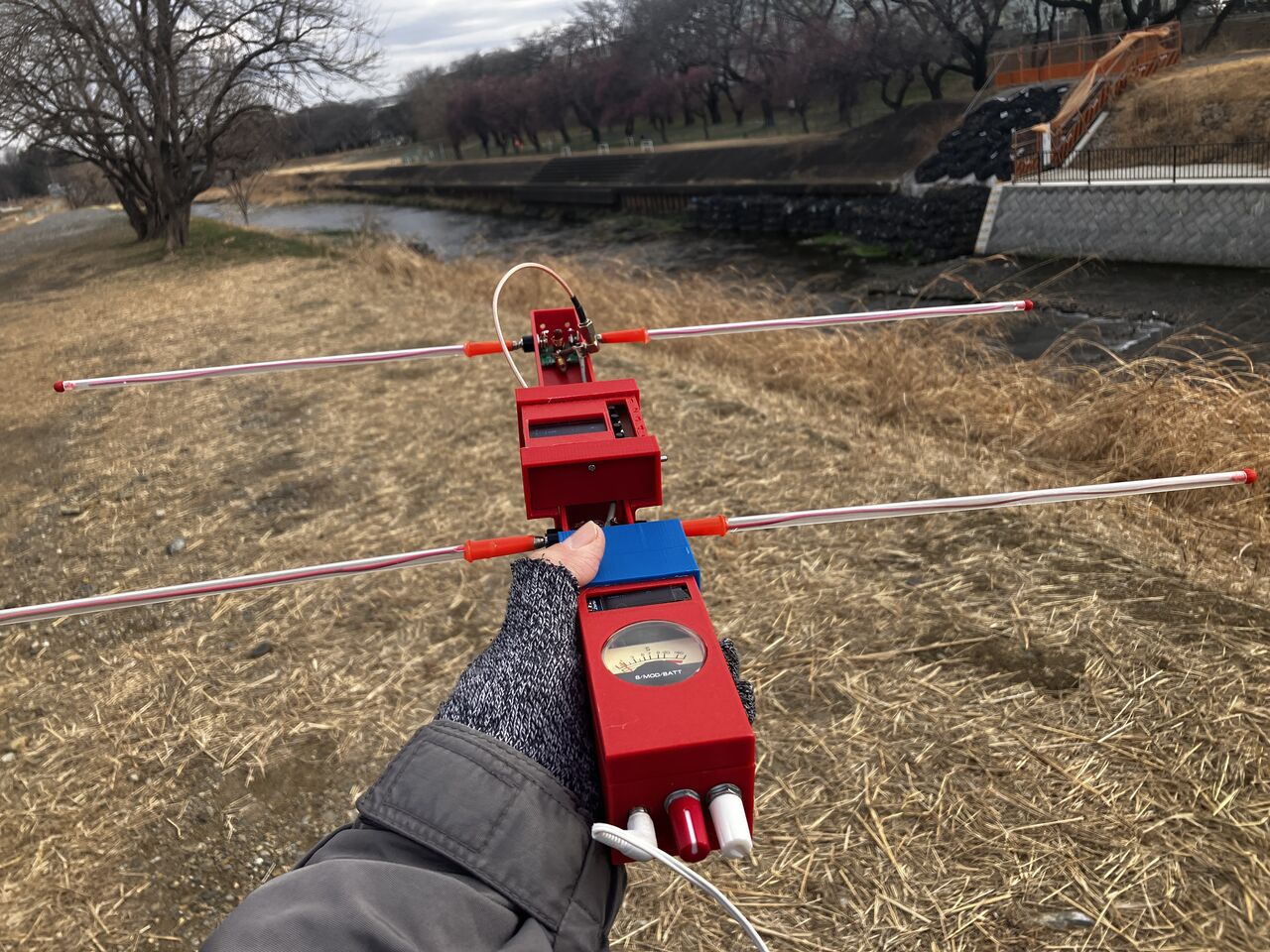

受信機はこんな感じです。２ｋｍくらい歩いて５か所で測定しました。一番強く入感したときのアンテナ角度とそのときの受信電界強度をメモします。


１．方向探知について

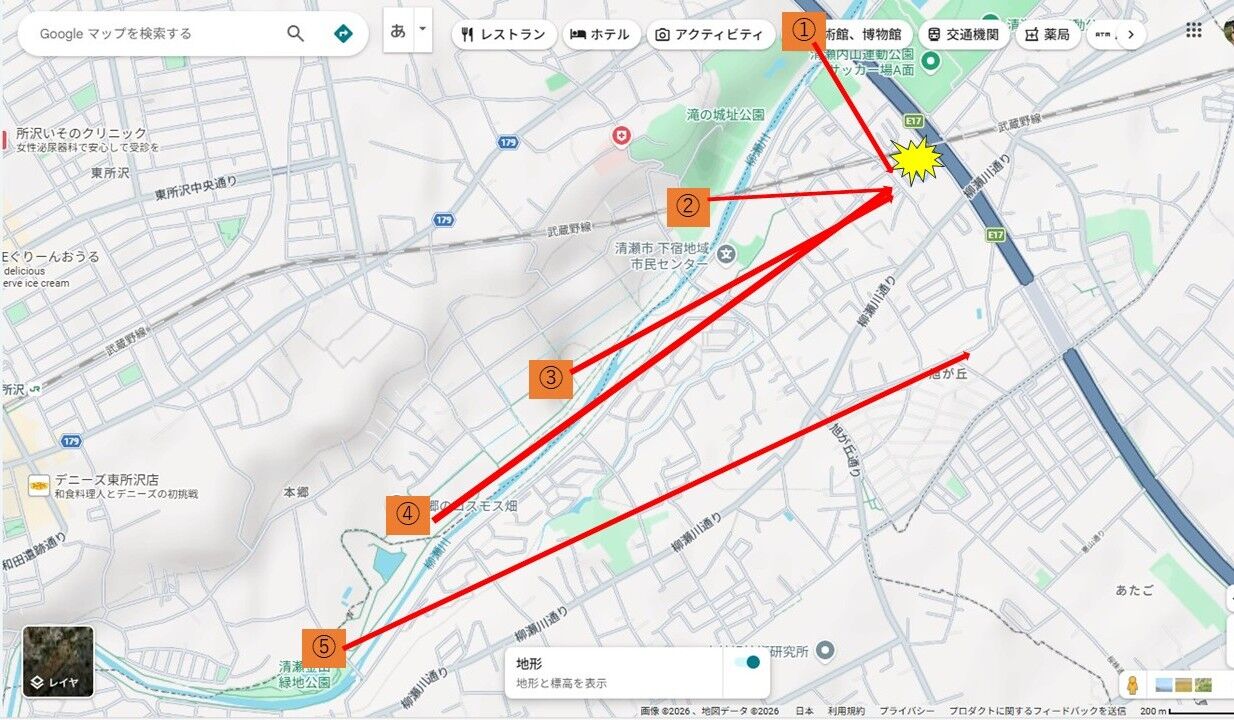

今回、下図の①から⑤にて電波が強くなる方向角を求めて、地図にプロットしてみました。①～④の交点をみるとほぼ発振器の位置を示してくれています。⑤は方向がずれました。これは信号が弱かったのと団地が近かったので反射波の影響を受けているように感じました。　



２．受信電界強度

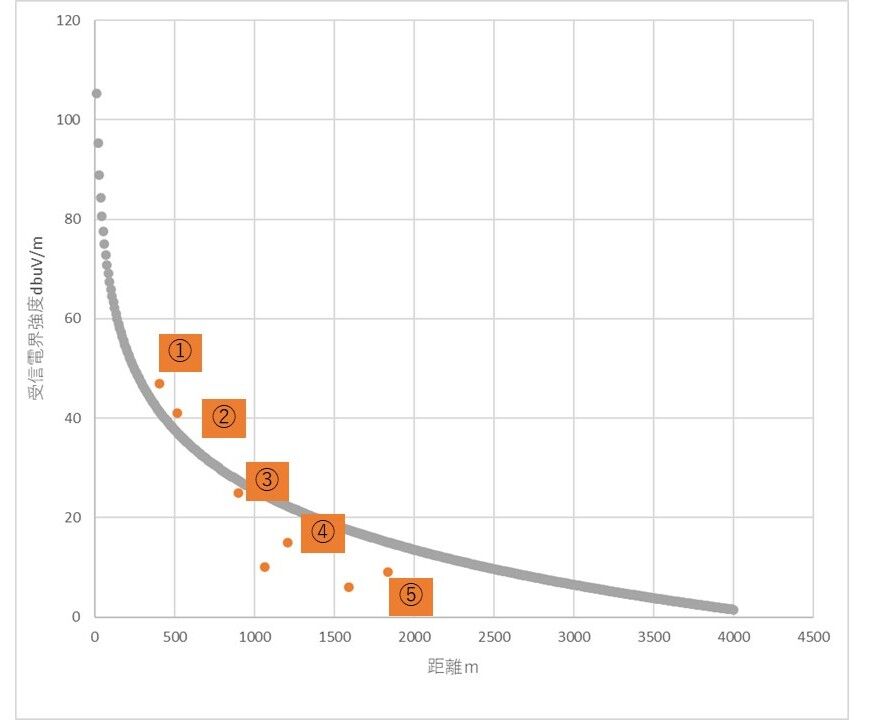

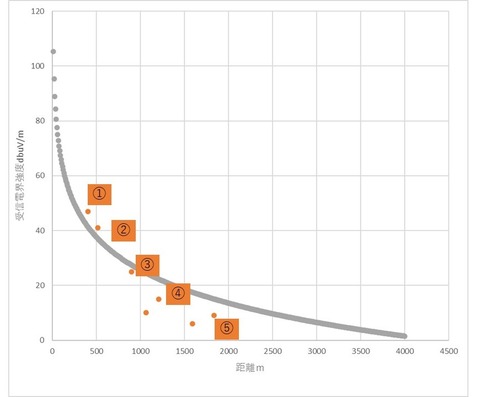

計算した距離と電界強度のグラフに今回の測定ポイントにおける電界強度をプロットしました。③～⑤はJRの高架と団地が障害物になっていて計算値より劣りますが、2kmくらい離れても信号の復調と方向探知はできたので使えそうな感じです


３．近距離での飽和について
１WのAM変調波をアンテナから３ｍ程度のところで受信してみましたが、RFゲインを下げると十分方向探知ができ、問題ないことを確認できました。


４．その他
受信機のＲＦアンプが少し発振気味で受信電界強度の振れが不安定なときがありました。また、感度調整もＶＲだけでなく20dBくらい固定で落とせるとよいかと思い次回改善してみます。そしてアンテナエレメントの構造は強度的に不足している感じがするので他のコネクタでも試してみます
