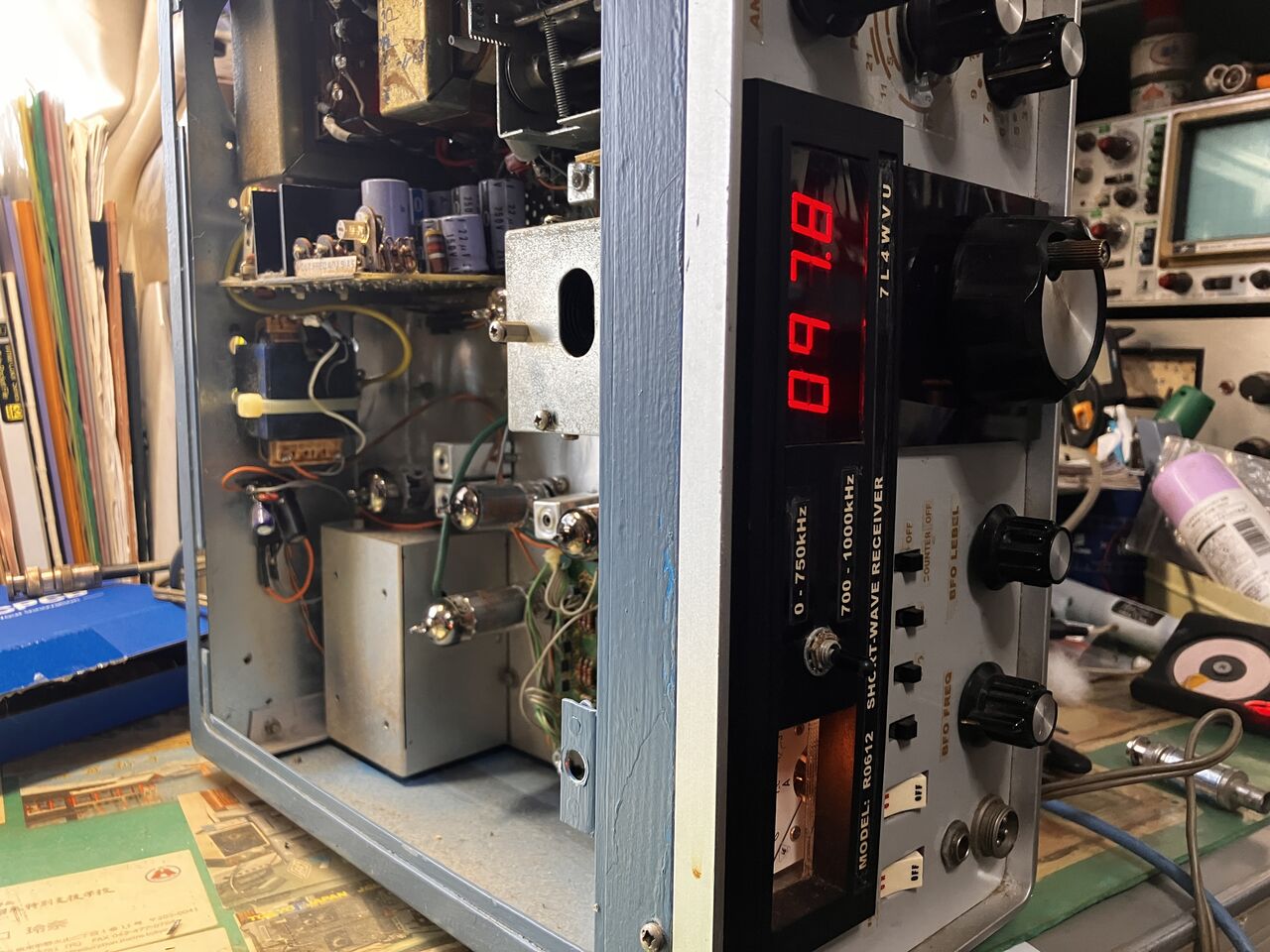

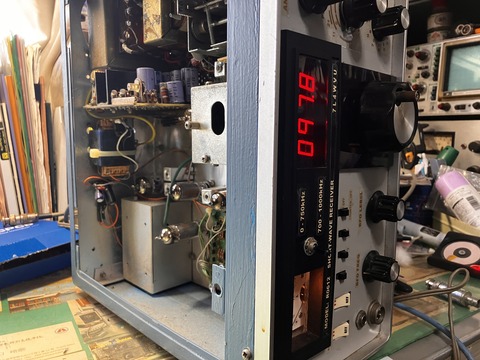

２０年くらい前に製作した７球受信機。数年前に電源を入れたら全く聴こえない状態になっていました。真空管交換やスイッチ接触不良など簡単にチェックできるところは修理を試みたのですが原因不明でした。今回はじっくり調査してみました。

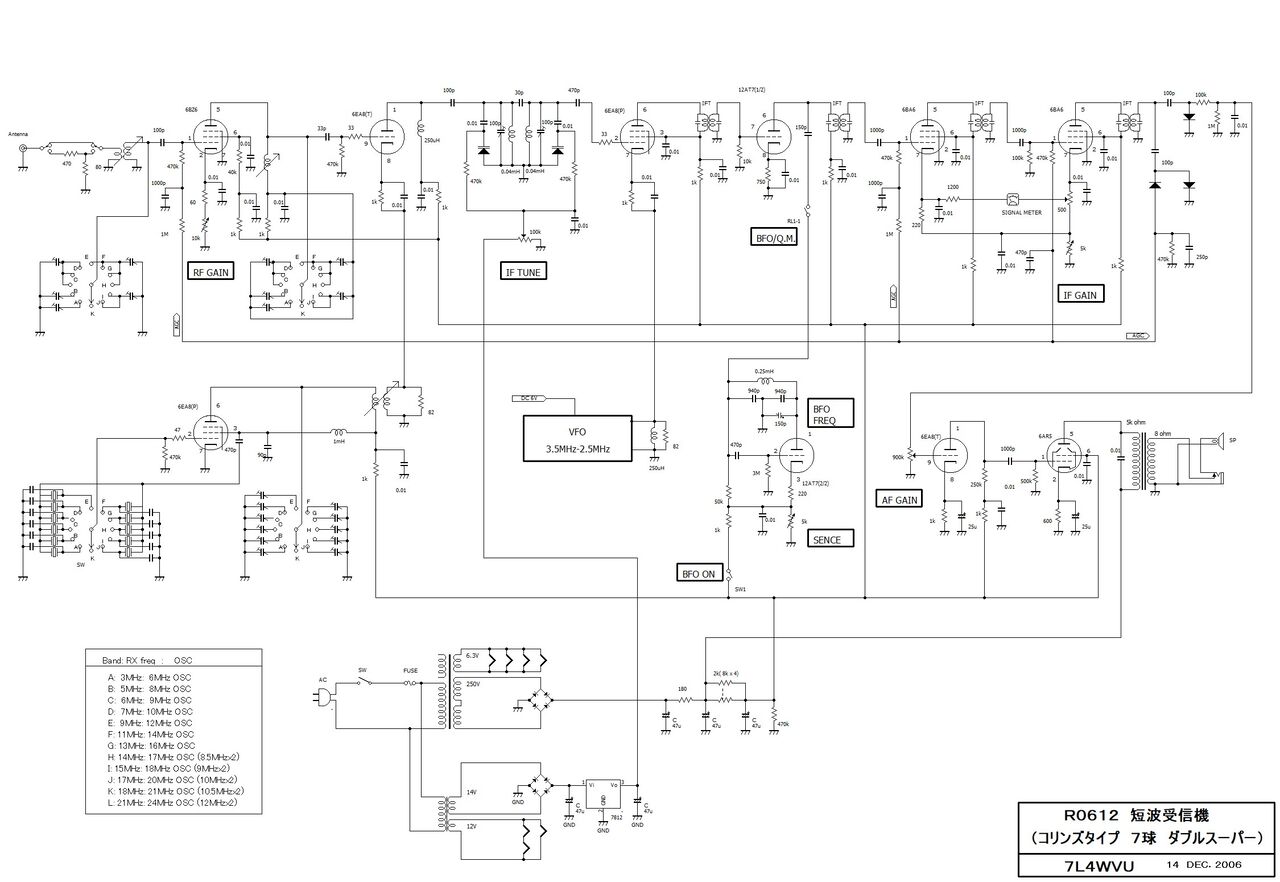

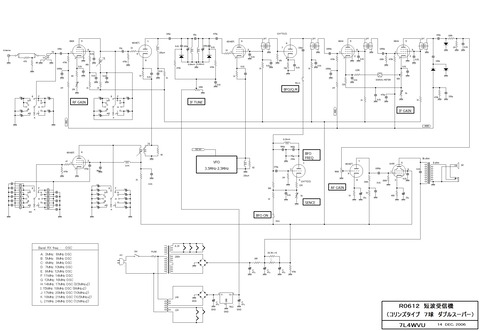

回路図はないと思っていたのですが、ＰＣを探すと奇跡的ですがありました。もともとコリンズの51S-1を参考にしたダブルスーパーで、Qマルチなどは９R59Dの回路を参考にしています。




修理手順です。

①AFアンプは、アンプ入力を指で触ってハム音がでるのでOK

②局部発振器とVFOの発振をスペアナで確認します。→OK

③アンテナ端子にSGを接続して入力に7MHz　-40dBm程度の信号を入れます。高周波増幅からスペアナで各部のレベルをチェックしていきます。高周波増幅、ミキサー出力、IF入力までOK。IFアンプも１段めは増幅していたので、２段目か検波部分が問題のようです。

④IF２段目の真空管の電圧をチェック→OK

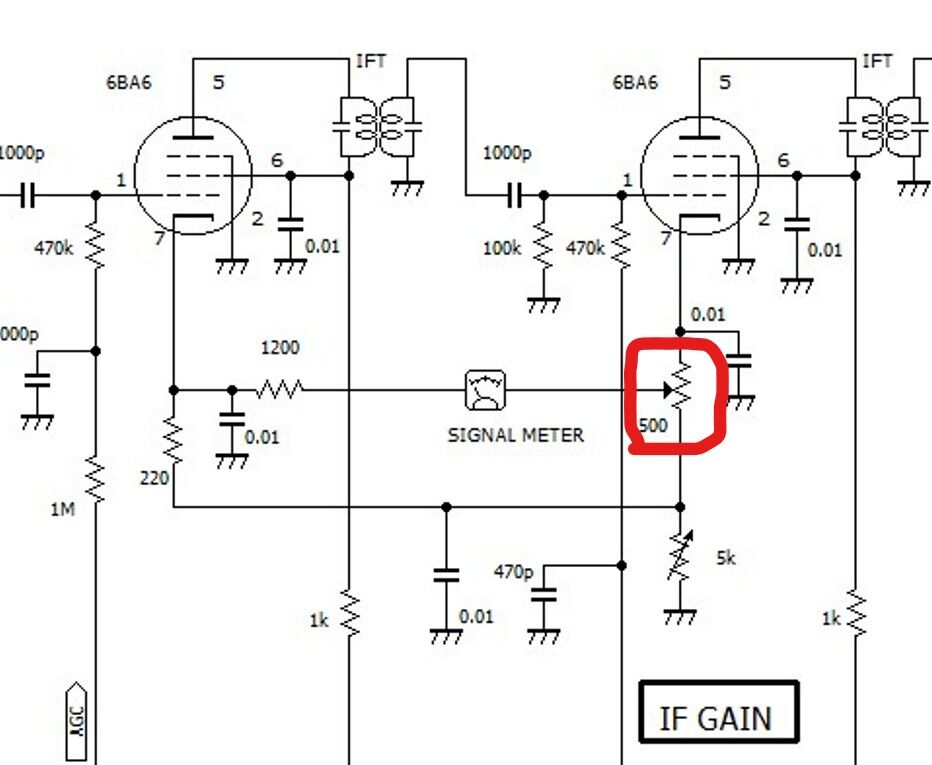

⑤回路をみるとカソード側のVRが影響ありそうなのでチェック→断線してました



交換したところ復活できました。このVRはスピーカーの裏側でこれまでの修理では見えなかった部分だったのでこれまでチェックしてなかったところです。今回は回路図が発見できたのでスピーカーを外して修理できました。

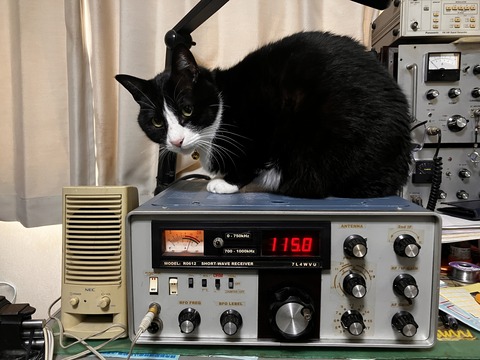

真空管、やはりいいですよね。安っぽいセラミックフィルターの半導体受信機なんかよりＩＦＴを通して検波した音はなんとなく深みがあります。パネルの上を触ると結構発熱もあり、猫さんも寄ってきました。夏は使う気はしませんが冬の間は楽しみたいと思います。


参考までに製作したころの動画を以下にあげておきます。音質など見て頂ければ幸いです。

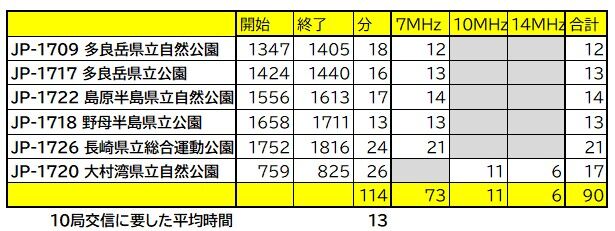

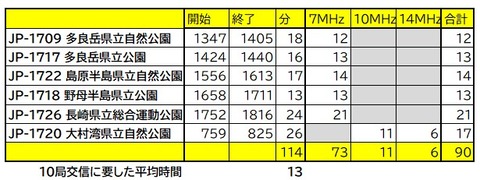

昨年末に今年の目標としていたものにPOTAでは「都道府県コンプリート」がありました。
夏ごろにまだ１０県くらい残っていましたが、10月に東北全県＋新潟県を一気にまわったことで残りは佐賀、長崎のみとなっていました。１２月は忙しく今年は無理かと思ったのですが、大阪から東京に戻る途中に寄れないか検討してみました。

大阪から長崎への飛行機の便はあまり良い時間がなく、昼過ぎに現地着のＪＡＬ便を余ったマイルでとりあえず予約。次の日の格安（６ｋ円）の長崎→成田のJetstar便は午前発と駆け足になりました。レンタカーは、ニコニコで２４時間５ｋ円とこれも安く借りれました。

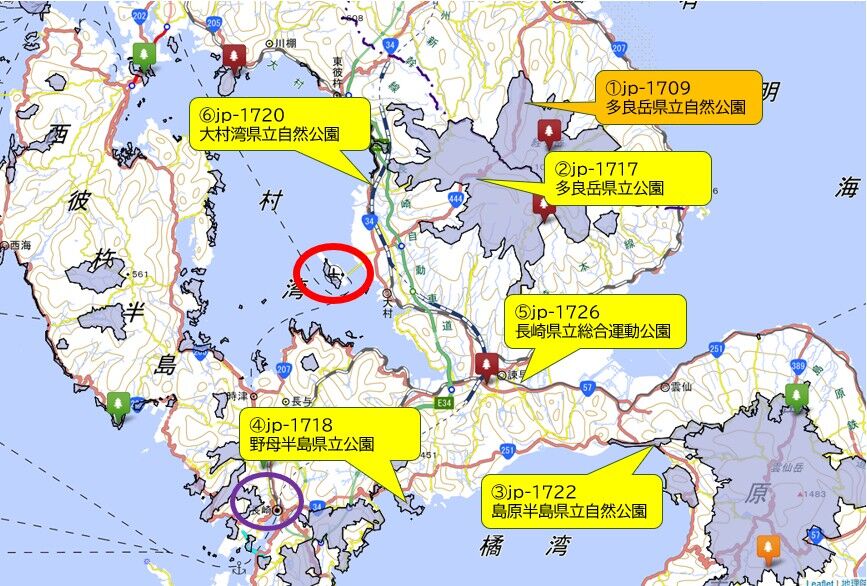

今回のルートです。赤丸が長崎空港になります。長崎空港は大村湾の埋め立てになりますが、滑走路の西側にもＰＯＴＡ対象公園があるではないですか。最初ここから運用しようと調べたのですが、太陽光発電や保安施設があり、残念ながら一般の侵入路は閉鎖されているようでした。

計画は、空港でレンタカーを借りて、まずは、①佐賀県のJP-1709でACT後に長崎県の②～⑤を、そして翌朝空港に行く前に⑥に寄るというものです。長崎市内は紫の丸になりますが、昔仕事で何度も来ていることもあり、今回は寄らずに宿も諫早市にとりました。


①jp-1709 多良岳県立自然公園、JCC4107佐賀県鹿島市

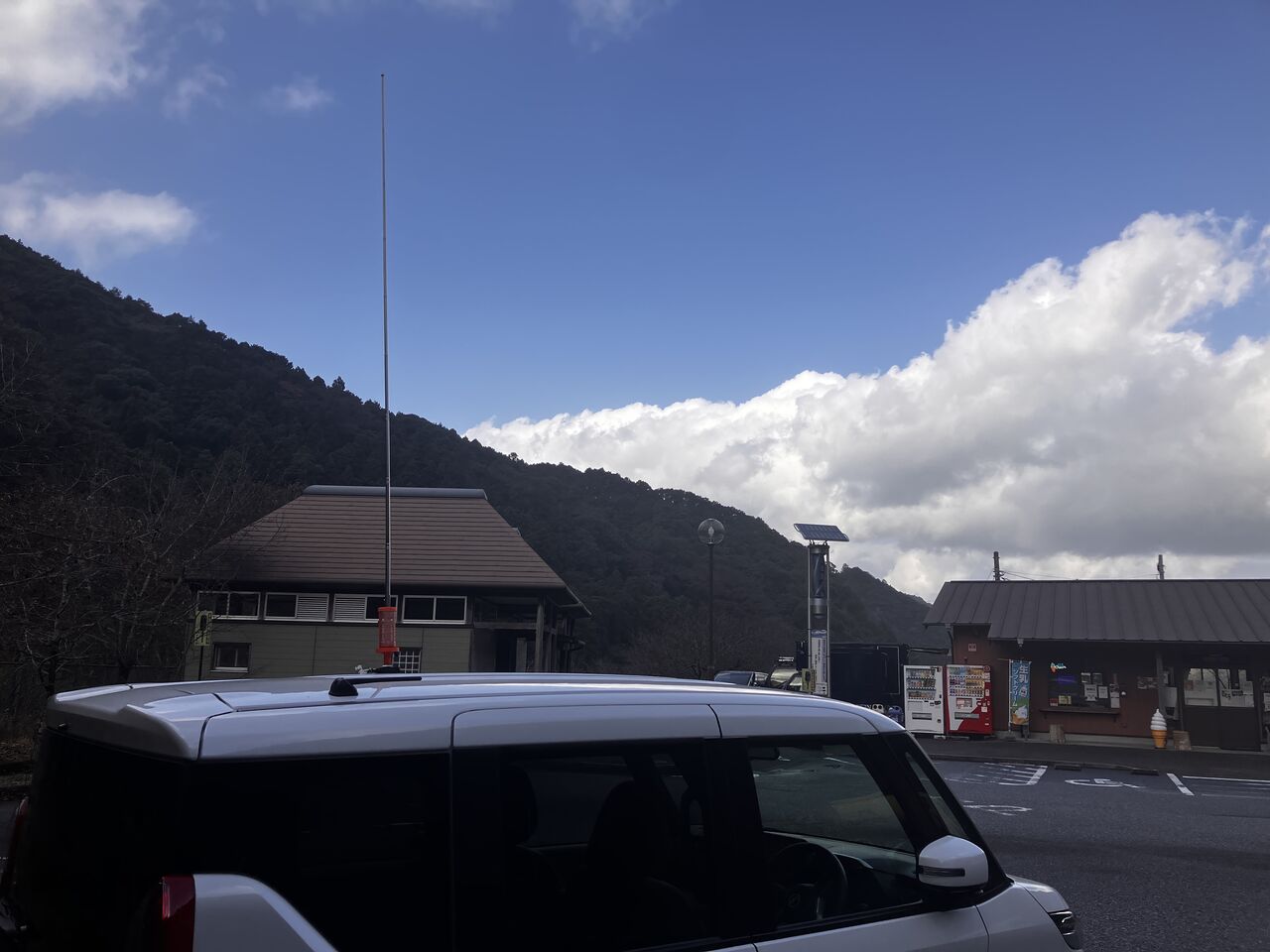

エリアの広い山岳の県立公園では、駐車場があるダムや川などが移動ポイントになります。今回は中木庭ダムまでいって運用しました。午前中は土砂降りで天気が気になりましたがちょうど青空が見えてきて風もなかったので助かりました。運用は１４時前だったので今回はハイバンドからと思ったのですが、40mで関東もよく聴こえていたので初日は４０ｍのみでACTできました。

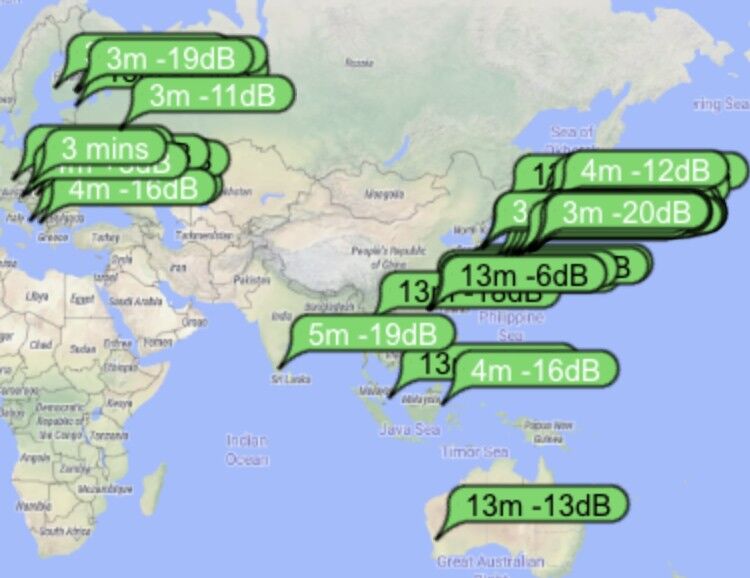

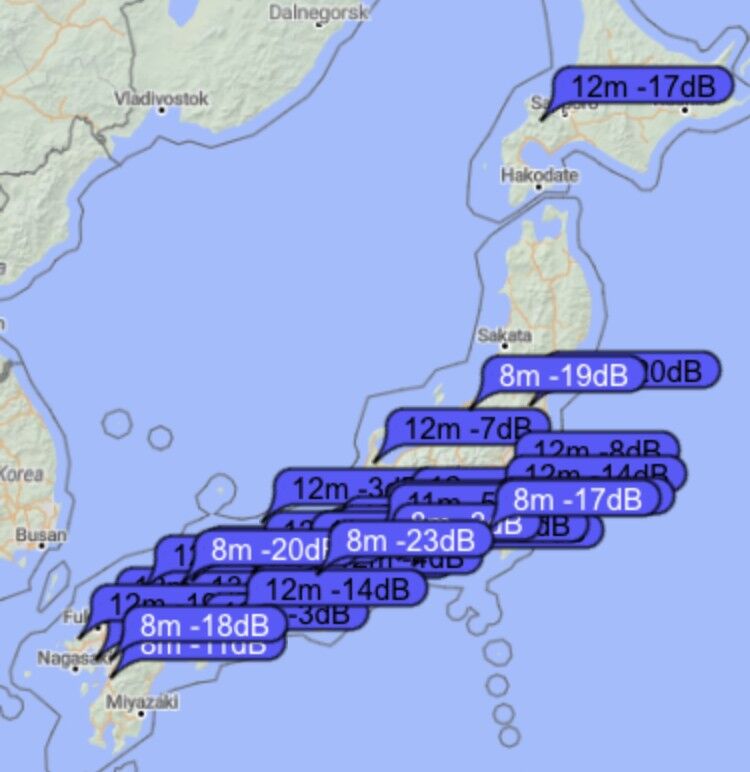

運用開始時のPSKR。１３時台では珍しく関東まで伸びていた



②jp-1717 多良岳県立公園、JCC4205長崎県大村市

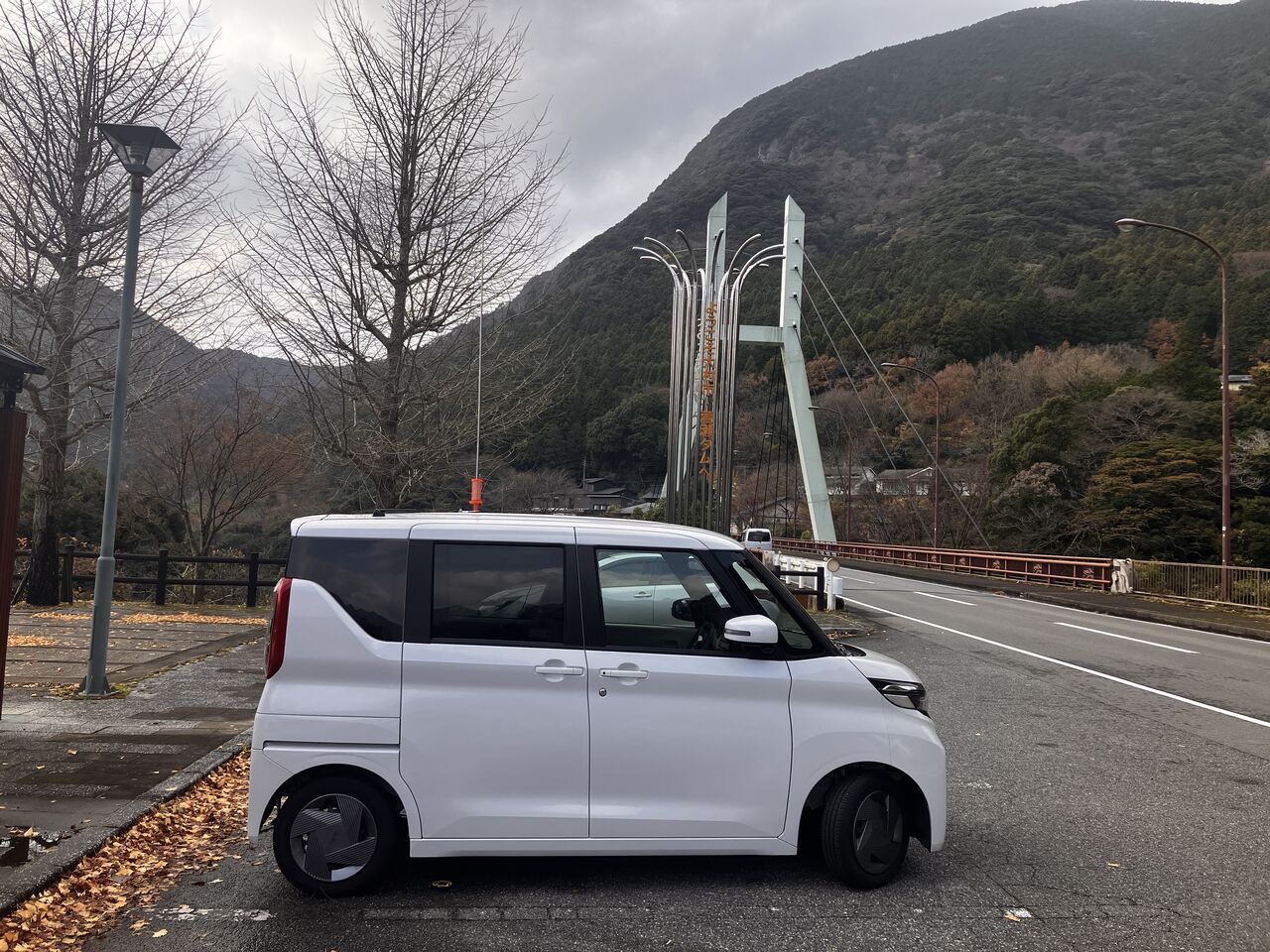

来た道を引き返して今度は長崎側の萱瀬ダムの展望駐車場で運用しました。

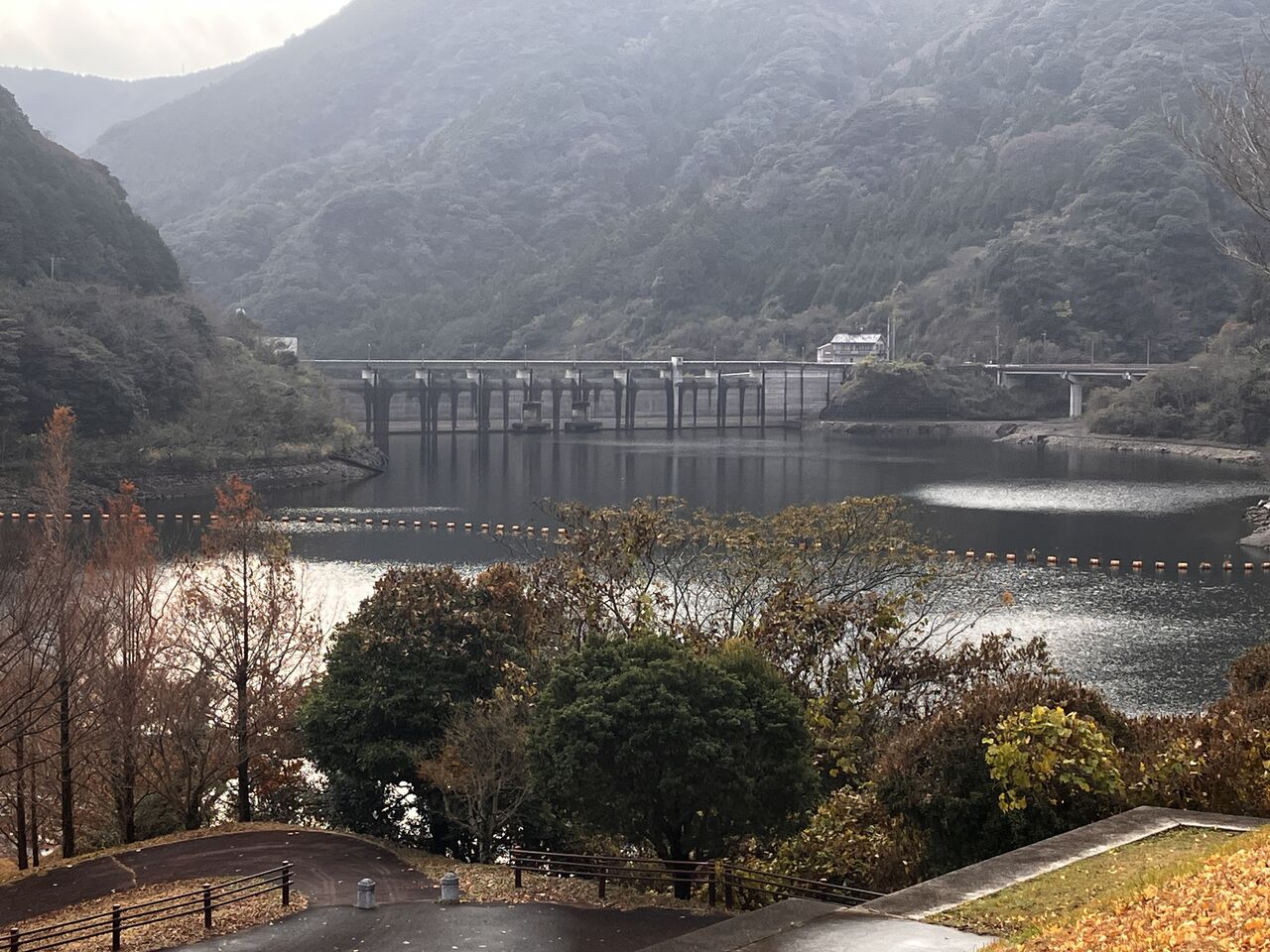

中木庭ダム


③jp-1722 島原半島県立自然公園、JCC4213長崎県雲仙市

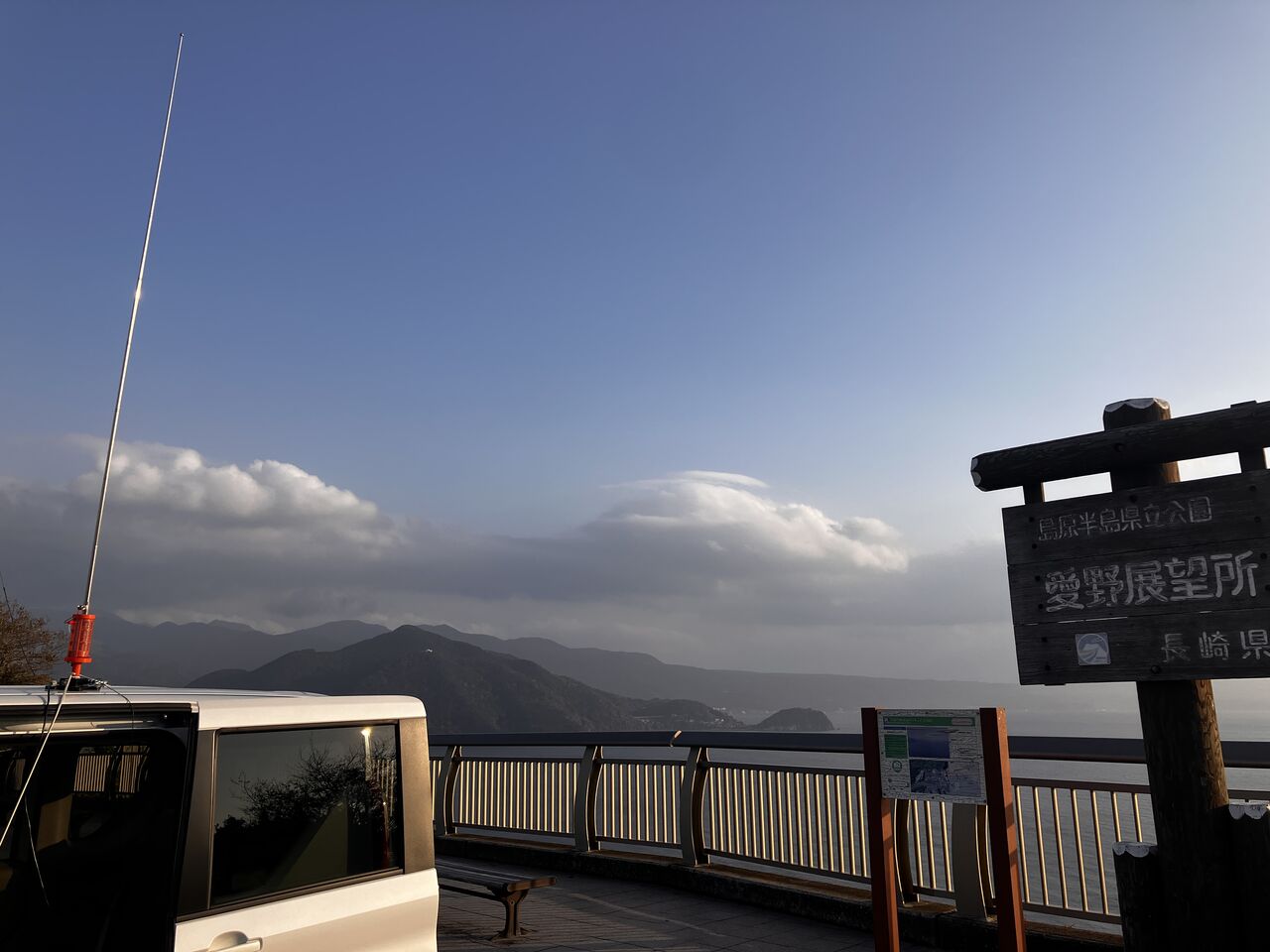

地図をみると雲仙がみえる展望台も自然公園の一部になっていたので駐車場から運用しました。残念ながら雲で雲仙岳はみえませんでしたが、ロケはばっちり。運用していたら、大型の３輪バイクが隣に来ました。よくあるパターンですが昔無線をやっていたというおじさんと楽しくお話ができました。


④jp-1718 野母半島県立公園、JCC4201長崎県長崎市牧島

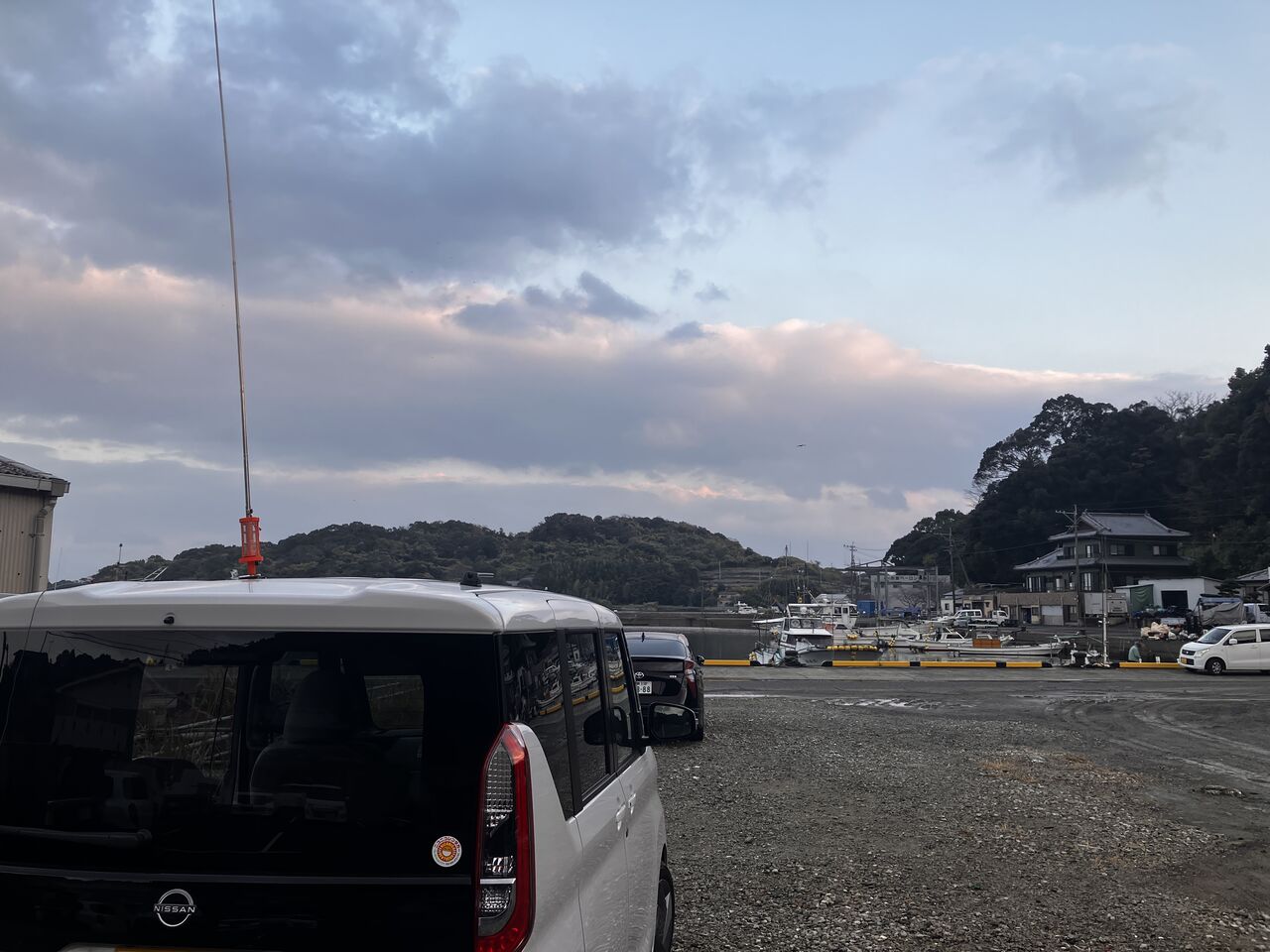

橘湾の牧島にわたり島の漁港から運用しました。

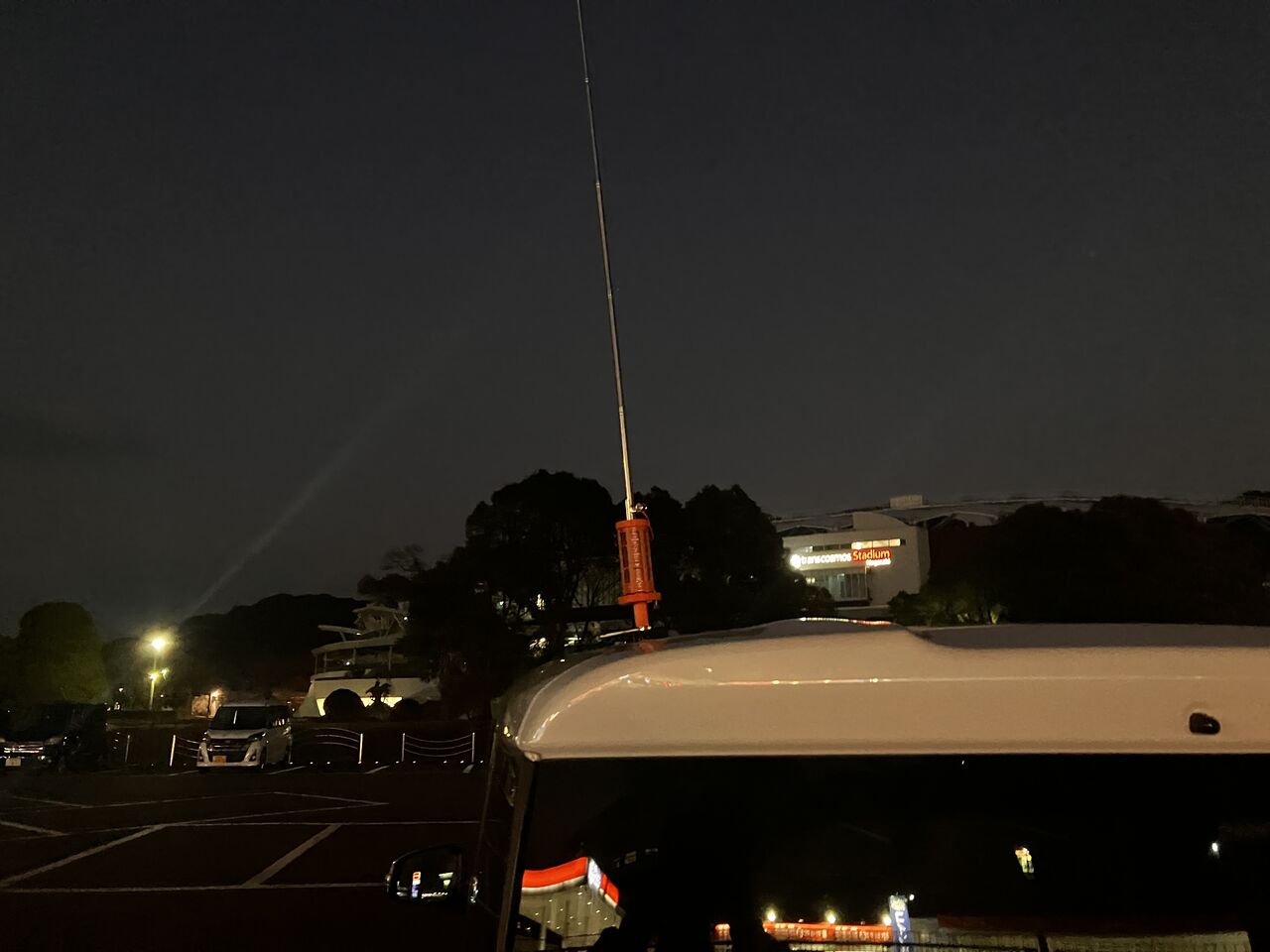

⑤jp-1726 長崎県立総合運動公園、JCC4204長崎県諫早市

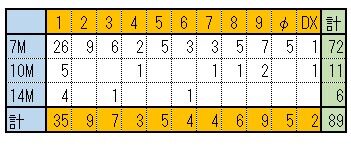

宿のある諫早に戻り、市内の運動公園から運用しました。６時くらいまで明るいので東京とは１時間くらい日没が遅い感じです。夜の40mは関東では近距離がスキップしているせいか、これまでで一番呼ばれました。常に１０局以上からコールされていた感じです。久しぶりにフィリピンのDV1Kも呼んできてくれました。夜ご飯は、長崎ちゃんぽん、そして宿の温泉と楽しめました。




⑥jp-1720 大村湾県立自然公園、JCC4204長崎県大村市

12/7　入間市の電波文化祭にAKCで出展しました。

私は、初回から参加していますが、今回は過去最大の参加者数でおそらく５００名程度は来られたと思います。出展ブースが多かったこともあり、午前中あまりの人の多さにびっくりしました。

これまでのアマチュア無線イベントと異なり、製作系のブースが多く、基板メーカーなどの出展もありました。また、会場内でＬＴ（ライトニングトーク）や基板を集めると完成するユニークなアイデアのスタンプラリーなどイベントが進化していると感じられました。

我々のAKCのブースも電波文化祭１～３回目までは私一人で参加していましたが、今回は過去最大の６名で参加となりました。以下、私たちのブースの写真です。

まずは、JA5FP（光通信システム）、7M2SIA（自作トランシーバー）の展示



●JA6IRK局の頒布品：人気のパドルやアンテナなど



●JL1VNQ局の頒布品：なんと135kHzのトランシーバーキットがありました


●JJ1RUX局の頒布品：これも人気の３Dプリンターの製作品

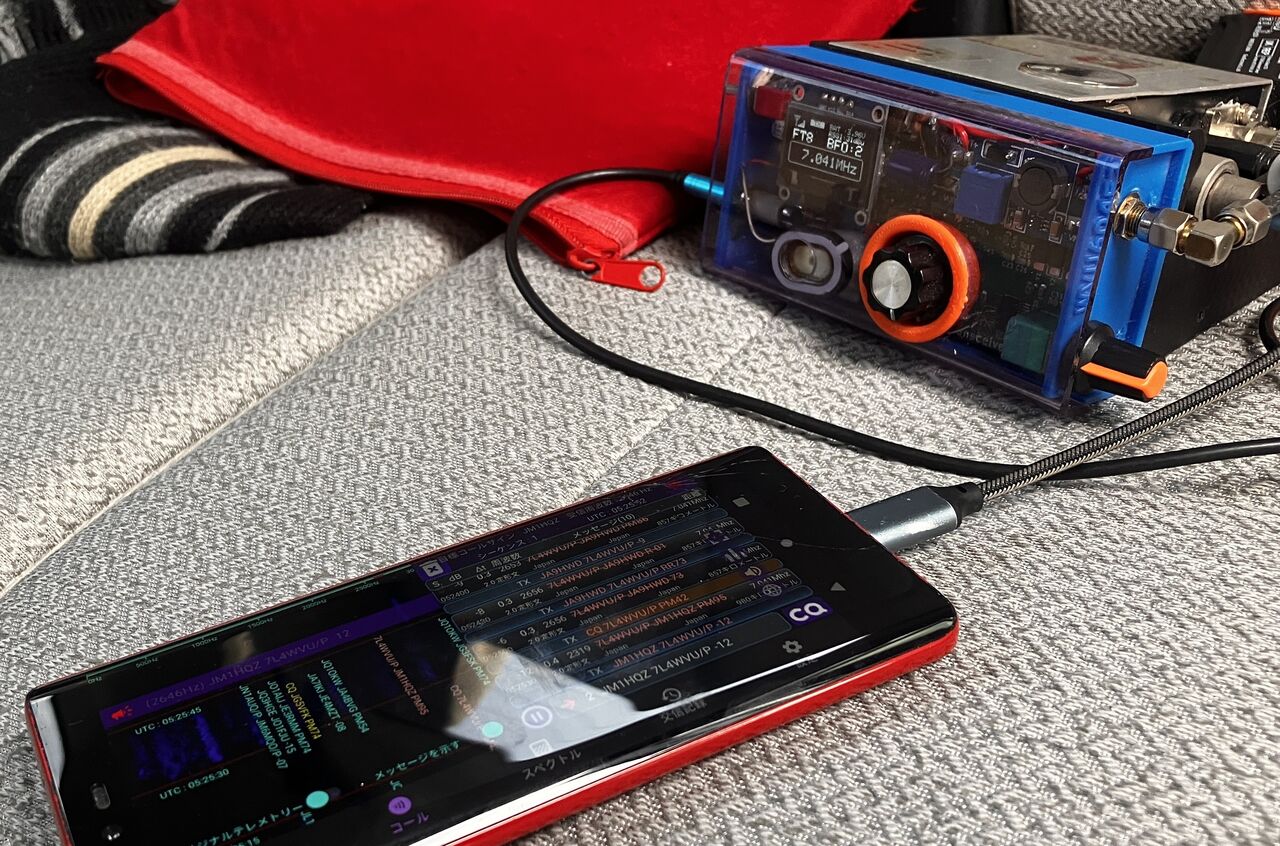

●7L4WVUの頒布品：FT8トランシーバーやパドルなど



イベント後は、入間牛が食べられるハザマ・ダイナーで忘年会を行いました。とても美味しくてよいお店でした。



最後に今年最後のイベントも無事終了しました。私が出展した今年のイベントは以下となります。毎回多くの方に来て頂きましたありがとうございました。

２月：ちばハムの集い
５月：電波文化祭サイクル４
７月：関西アマチュア無線フェスティバル
８月：ハムフェア（有明）
９月：北海道ハムフェア
１０月：東海ハムの祭典
１１月：府中市民文化祭
１２月：電波文化祭サイクル5
