検波回路をその後も弄ってみましたがあまり改善はありませんでした。レシオ検波も歪が少なくてよかったのですが最終的に出力が大きいフォスターシーレー検波回路（下図。D1D2は1S1926P3、L3は27uH、C3,C4は0.047uF、R1,R2は15kΩ）として２号機の実験は終りとします。最後にまとめです



１．最終回路図




２．特性のまとめ

①検波特性　1kHz　75kHz変調 at Fc=88MHz
オシロスコープで検波出力の電圧をみながらSGで変調波の周波数を変えてレベルをプロットしました。Qもそれなりに取れているようで
綺麗なカーブが観測できました。



②入力レベル　vs　歪、S/N
SGから88MHzで1kHz　75kHz変調で入力してSGレベルを変化させたときの歪率THDとS/Nです。ダイオード出力ではレベルが低すぎて読めないためLM358 AF Amp.を通した値です。レベルが高いときにアンプで歪んでいるようなところもありますがこんなものかと。





３．外観と実験中の内部写真（最終形ではありません）


実験中の内部


キャビティ特性



４．本機の実用性について
本機の性能は、クリスタルイヤフォンで聴くとアンプなしで85dBμ程度、LM358ヘッドフォンアンプを使うと65dBμ程度まで聴こえます。屋外の移動受信でダイポールアンテナを使って電界強度を測定しながら数ポイントで実験してみたところ障害物や騒音がなければ半径25km距離内で無電源でクリスタルイヤフォンで聴くことができます。また、音声アンプを使えば40km以上でも聴こえるでしょう。これらを地図にプロットすると下図のようになります（内側25km、外側40km）。自宅で八木アンテナで受信すればさらに良好に受信可能です。

海外のＦＭ鉱石ラジオでタワーの上の八木アンテナを使って多くのＤＸ受信をされている方がどのくらいの性能の受信機を使われているのか分からなかったのですが、受信局の出力と距離から計算してみたところ本機とあまり変わらない性能とわかったのでよかったです。



最後に受信テストの写真など貼っておきます。また受信機を来月11/10の電波文化祭で展示しますのでご覧頂ければ嬉しいです

新木場公園（距離8km。TFM,JFM,文化放送を受信）


狭山公園（距離34km。TFM,JFM,NHK,Nack5を受信）


野山北、六道公園（距離40km。JFM,NHKを受信）


所沢市城山神社　（距離27km。JFMを受信）

前回の記事で現在手持ちのダイオードの特性を比較してみました。その記事に書いた秋月で購入できるBAT43とXで教えてもらった1SS106を昨日BBQが終わり、次の飲み会への移動の途中で購入しました。

早速特性をみて先のグラフに追加してみました。

BAT43はデーターシートからもっと悪いと思っていましたが、実際はなかなかよいものでした。今使っている1S1926P3より低レベルは感度が悪いのですが立ち上がりが鋭いです。

また、1SS106は低電圧の感度が高いということだったのですが実際は1N60系のものより感度が悪い感じがしました。今使っているものよりも特性はよくなさそうなので、復調実験とかはしないでこれでおしまいとします。

あとは、海外勢が使っているD301を入手して特性を比較してみたいです

先月のことですが、北陸新幹線で富山へ寄ってウォーキングでPOTA移動しました。富山、石川はPOTAの公共交通機関でまわれる対象公園が多くあり、出張や旅行のついでに多くのPOTAアクチベーションをすることが可能ですので参考になれば嬉しいです。

１．今回のルート
早朝の北陸新幹線で大宮から富山に移動して2日間で１０か所のACTを行いました。関東、近畿で電車移動で一日に5か所回れるところは殆どACT完了したので久しぶりにウォーキングでPOTA早回りを楽しめました。




２．初日　①～④

①JP-1380　富岩運河環水公園
0653大宮から北陸新幹線「はくたか」で富山駅へ0908到着。到着して徒歩１０分程度で行ける綺麗な公園です。あいにくの雨でしたが屋根付きのベンチがあったのでそこから運用。0932-0952




②JP-1377　富山県岩瀬スポーツ公園
牛島新町駅から富山地方鉄道富山港線で蓮町下車して徒歩15分。トラムと呼ばれるかっこいい連結型の市電が１時間に４本運行されているので時間を気にせず移動ができます。ネットで検索したらSUICAが使えないということで小銭を準備していたのですが、９月末から使えるようになり便利です。

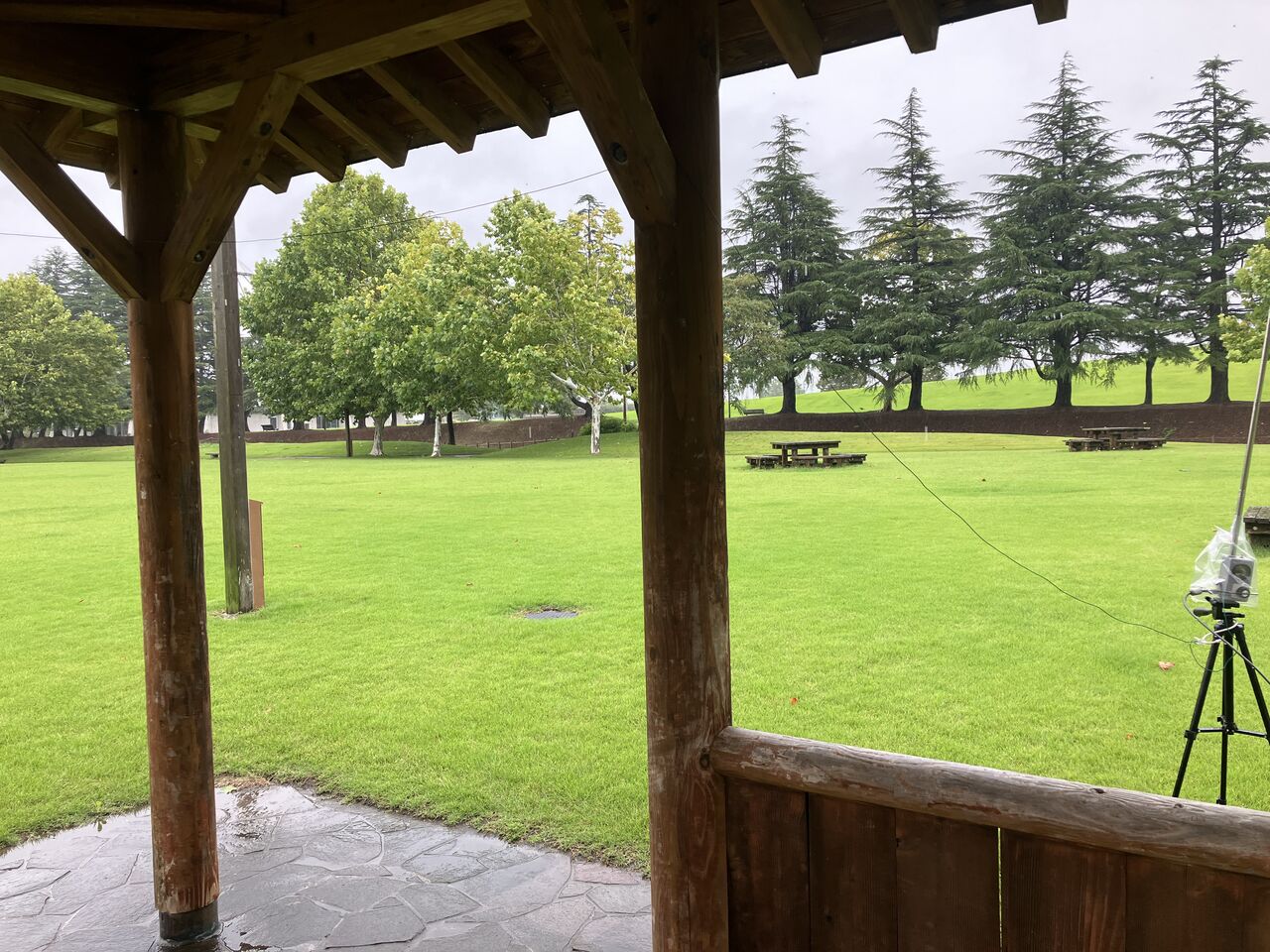

ここも屋根付きのベンチがありましたのでPOTANTにビニール袋を被せて運用しました。しかし、途中で雨風が強くなり嵐に。ベンチの中にも雨が吹き込んできたり、アンテナが倒れたりで大変な状態になりました。徒歩移動も難しかったので嵐が収まるまで待機となりました。運用1055-1217
