ローパスフィルターの計算

最近コイル巻きが面倒なので、マイクロインダクタやSMD部品を使うようになりました。

ここで困るのは、HFの各バンドの細かい定数のものがなかなか入手できないことです。

したがって計算値から一番近い手持ちの切りのいい値のコイルを使うことになるのですが、コンデンサで合わせるのも計算が面倒です。

今回、ネットの計算サイトでフィルタのシミュレーションができるところを何箇所か使ってみました。

その中で簡単で精度もいいものがありましたので参考までにリンクしておきます。
https://keisan.casio.jp/exec/user/1257655844

計算は、手持ちの0.2μHのものを使った50メガのローパスフィルターです。コンデンサも手持ちから120p、68pで見てみました。

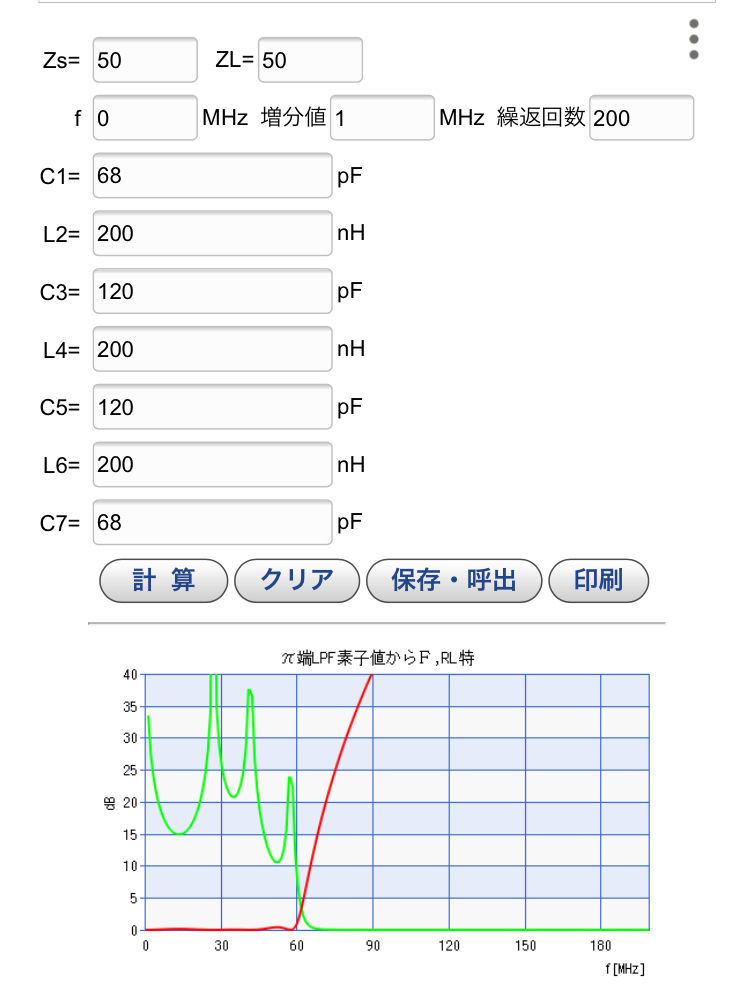

イメージ 1

60メガから落ち始めて、90メガで40dBの特性です。

これを実際に作って見ると

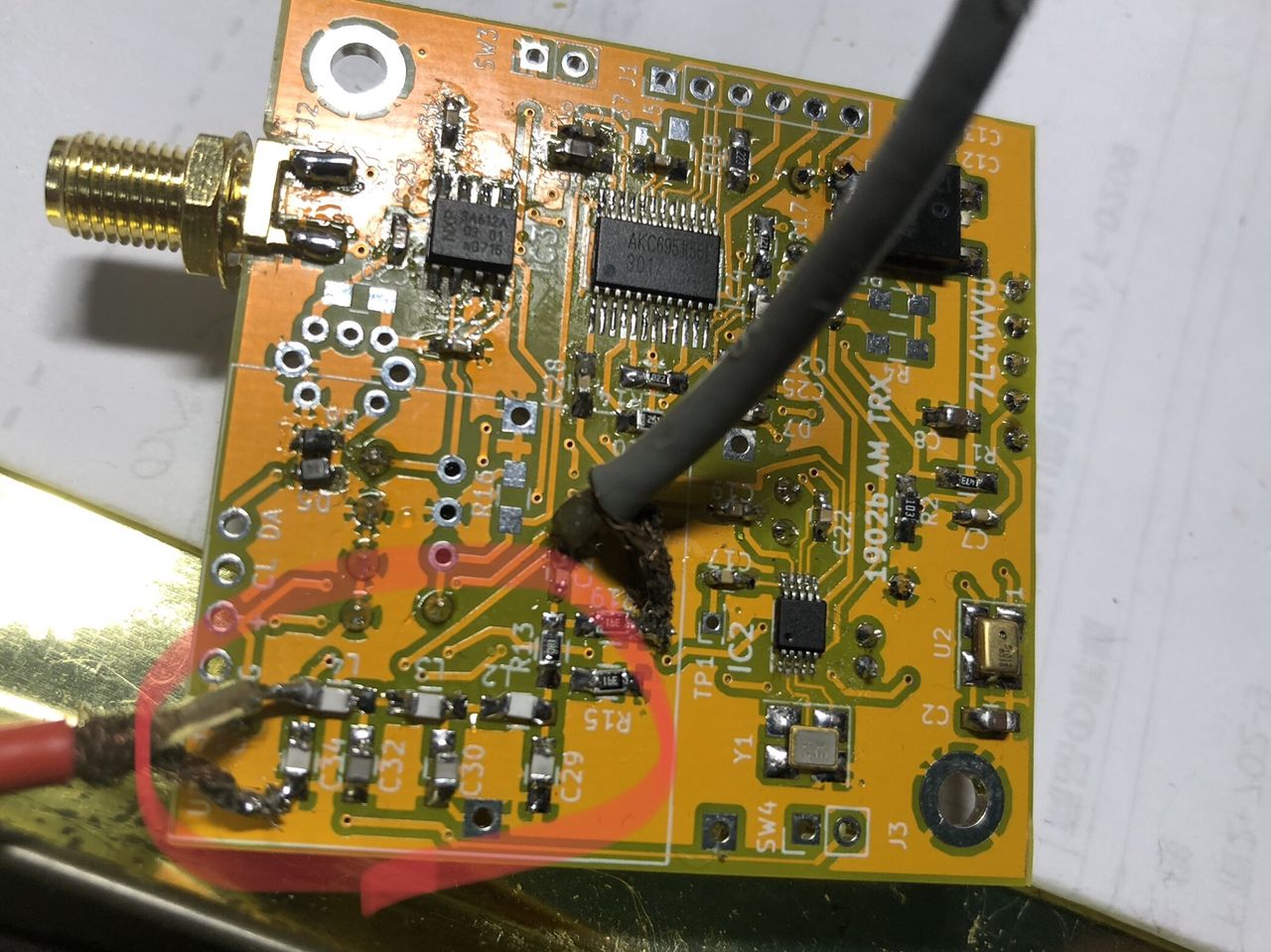

イメージ 2

特性も見事に一致してます。
100メガ以上の漏れは、配線が影響していると思います

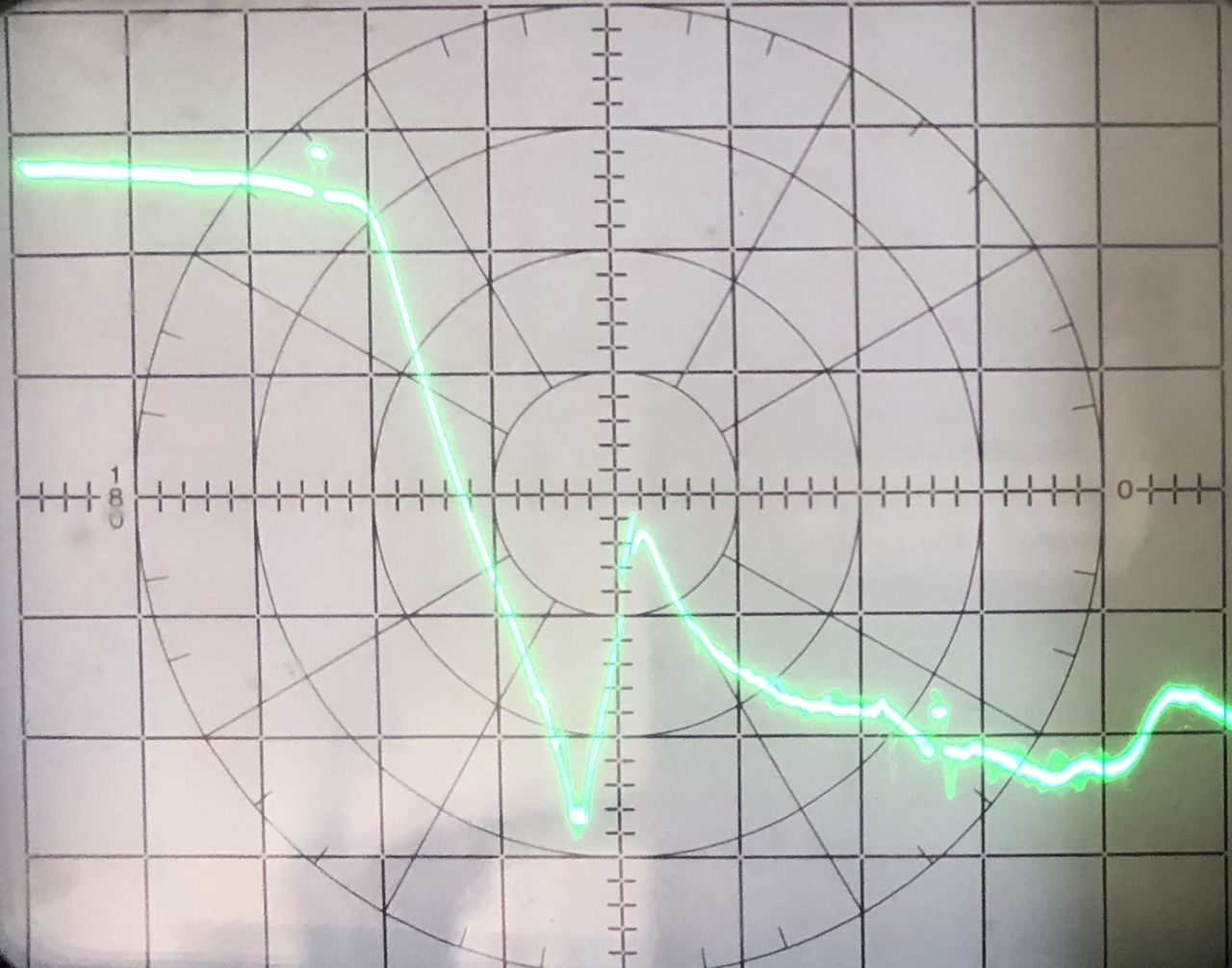

イメージ 3

参考になれば幸いです。

[https://taste.blogmura.com/ham/ranking.html にほんブログ村アマチュア無線]

タグ：: #工学

2019年03月02日

自作フィルターテスターの動画を作りました。

追加の特性確認として、HFのローパスフィルターを見てみました。

100メガまでのアイソレーションが良くなったため、フィルターの特性らしくなりました。

イメージ 1

あと、レベルに注意が必要ですが、入力にアッテネータを入れることにより、RFアンプの周波数特性や利得も測れます。

イメージ 2

狭帯域の水晶フィルターも測れます。これは、100Hz帯域のスペアナのジャンクのフィルターです。

イメージ 3

レベルの精度も1～2dB程度に収まっていると思えますので結構測定にも使えそうです。

動画です。
https://youtu.be/Ejntm83DE7E

[https://taste.blogmura.com/ham/ranking.html にほんブログ村アマチュア無線]

タグ：: #工学

2019年03月01日

自作フィルターテスターでいろんなものをみてみました①

昨年末から開発中のフィルターテスターも、改良を重ねて、ようやく使えるようになってきました。

ソフトもまとまってきたので、手持ちの部品の特性をみてみました。

接続は、インピーダンスマッチングを考慮せずにワニ口で直結していますので、特性が正確に表示されていないところもあります。参考としてみていただければと思います。

低い周波数から、まずは、超音波帯です。

40kHzのセラミック振動子
このあたりは、水晶振動子の特性と似ています

イメージ 1
