2018年の自作品です。

今年は中波ラジオ受信に始まり、小型トランシーバー、サテライト受信。

そしてKiCADを勉強しながらキット化へ向けての基板試作まで行いました。

自作の楽しさが少しでもお伝えできれば嬉しいです。

参考までに昨年は、こんな感じでした。
https://blogs.yahoo.co.jp/yah_8877/14856733.html

タグ ：

#工学

12/23は、年に一度だけ、50メガのAMが超満員になる日です。

昨年初めてAMコンテストに出たのですが、周波数が空いているところがないくらいになるのでビックリです。

去年は自宅から出て、10mWで3局、しかも静岡の移動局と交信できました。

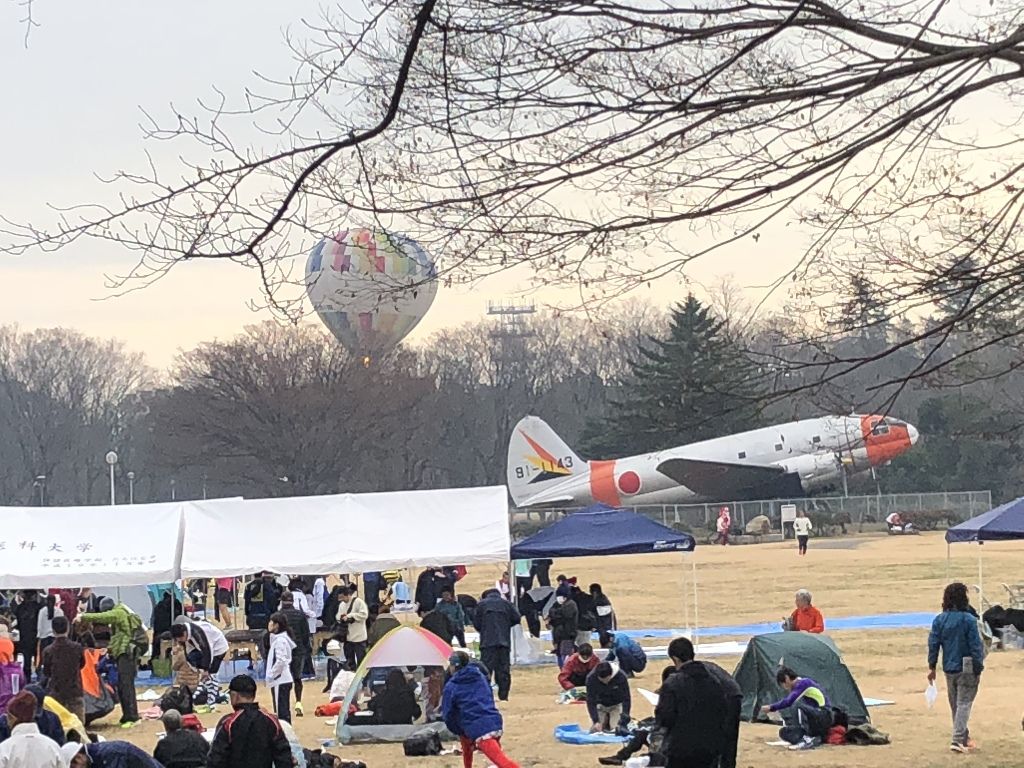

今年は、XYLが出場しているマラソン大会と重なりましたので、マラソン大会が行われる所沢の航空公園から参加です。

航空公園は、少し小高い場所にありますが、山の上とかではないのであまりできないなと思いました。

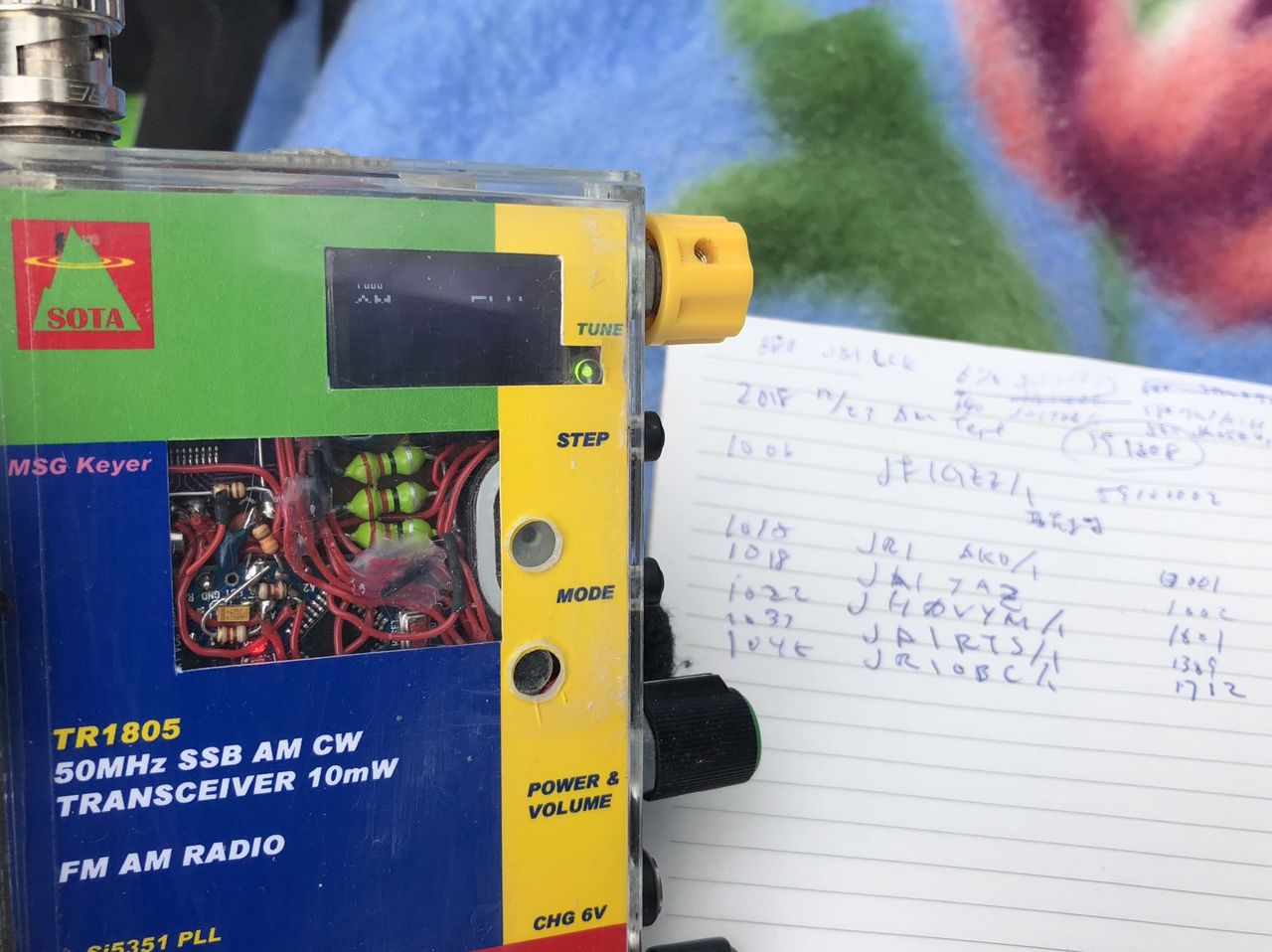

マラソンの給水係の合間に無線をワッチします。トランシーバーは、今年のハムフェアで総務大臣賞を頂いた装置とロッドアンテナ二本の短縮ダイポールです。

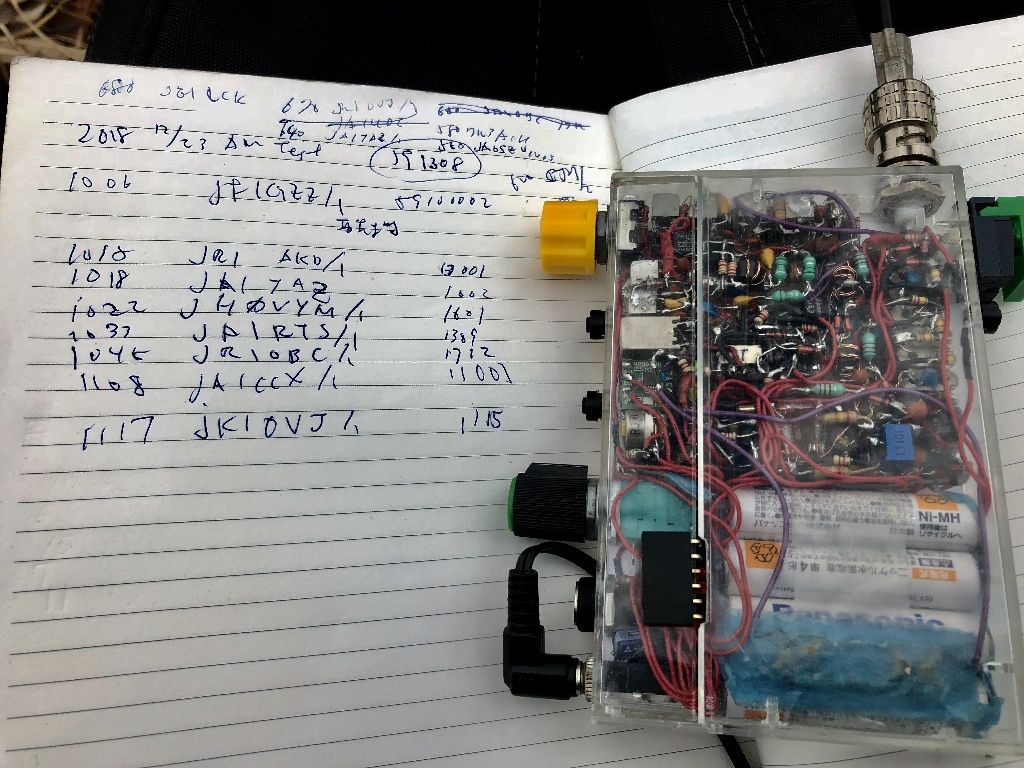

まずは、コンテスト開始前に栃木県の局とSSBで交信、流石、SSBです。もらったリポートも57とバッチリ。

コンテスト開始後、10kHzごとにびっしり出ている参加局を順番に呼んで行きました。

10mWにダイポールという弱小設備なので1局できたら良いかなと思いましたが、意外に応答率が良いのでびっくり。

気がついたら2時間弱で8局も交信できました。

いやー。ますます、10mWにハマりそう。

もう、1WとかだとQRPという気がしません（笑）

ちなみに、夏には5mWで九州2局と北海道1局と交信できています。

来年は、1.2V電池1本のトランシーバーを作って1m WでEスポ交信を狙いたいです。

タグ ：

#工学

人気の27メガCB用トランシーバーを試作してみました。

ご存知の通り合法CBは8chの割り当てがありますが、これくらいのchだとスキャンさせて受信一括表示すると大変便利です。

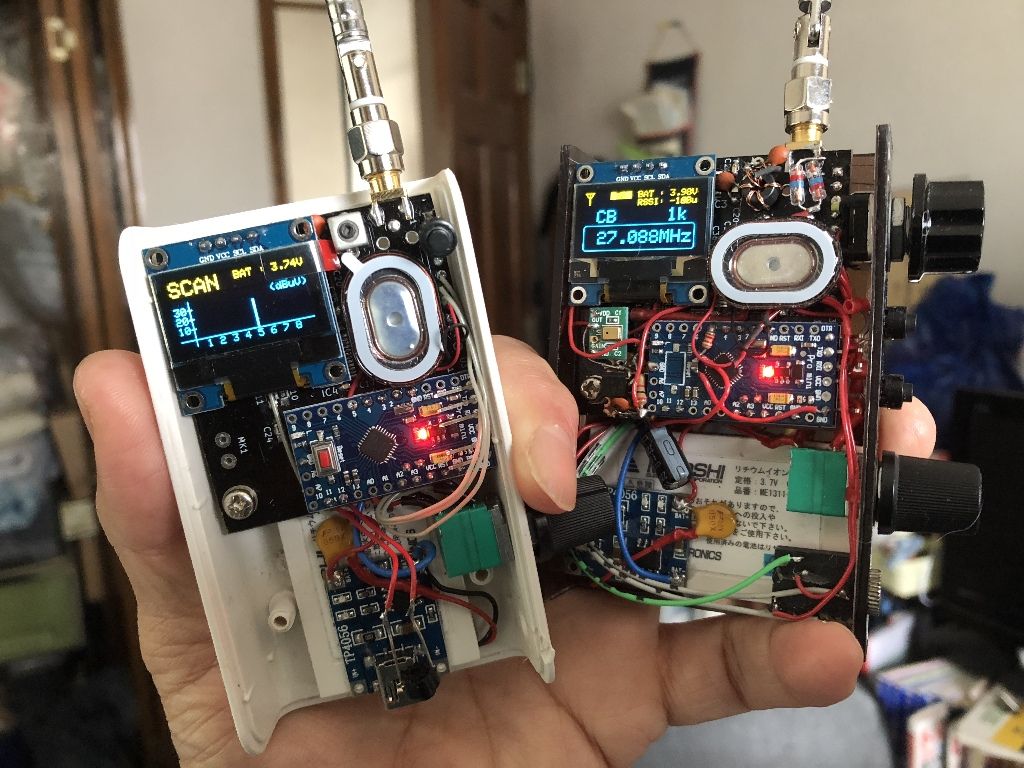

市販機であるかどうかわかりませんが、8chバンドモニター付きのものを試作してみました。

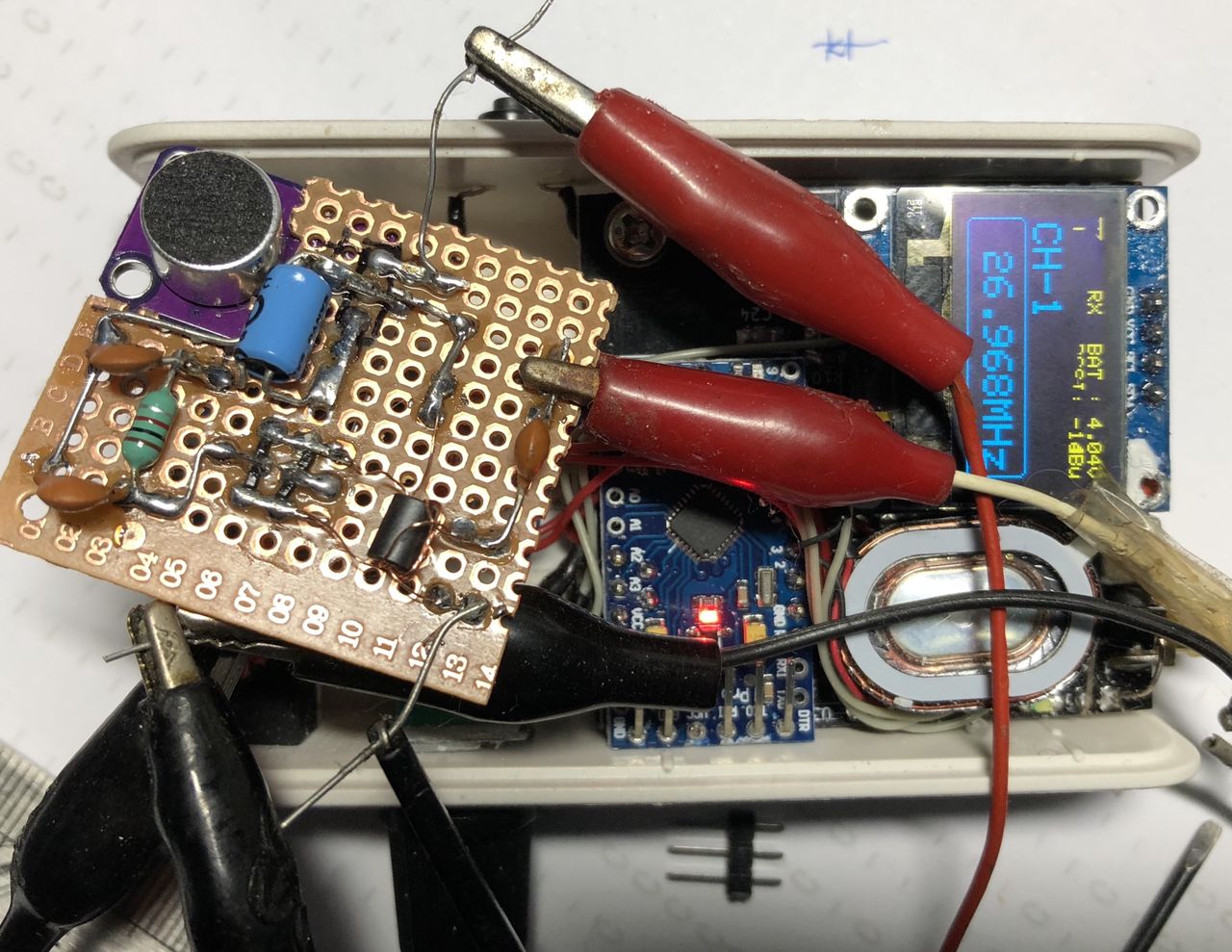

外観はこんな感じで小型です。しかも、電源はリチウムイオン電池内蔵でスマホのUSBケーブルで充電できます。

ただ、今回は、プログラム容量を減らす意味もあり、広帯域受信機能は省きました。

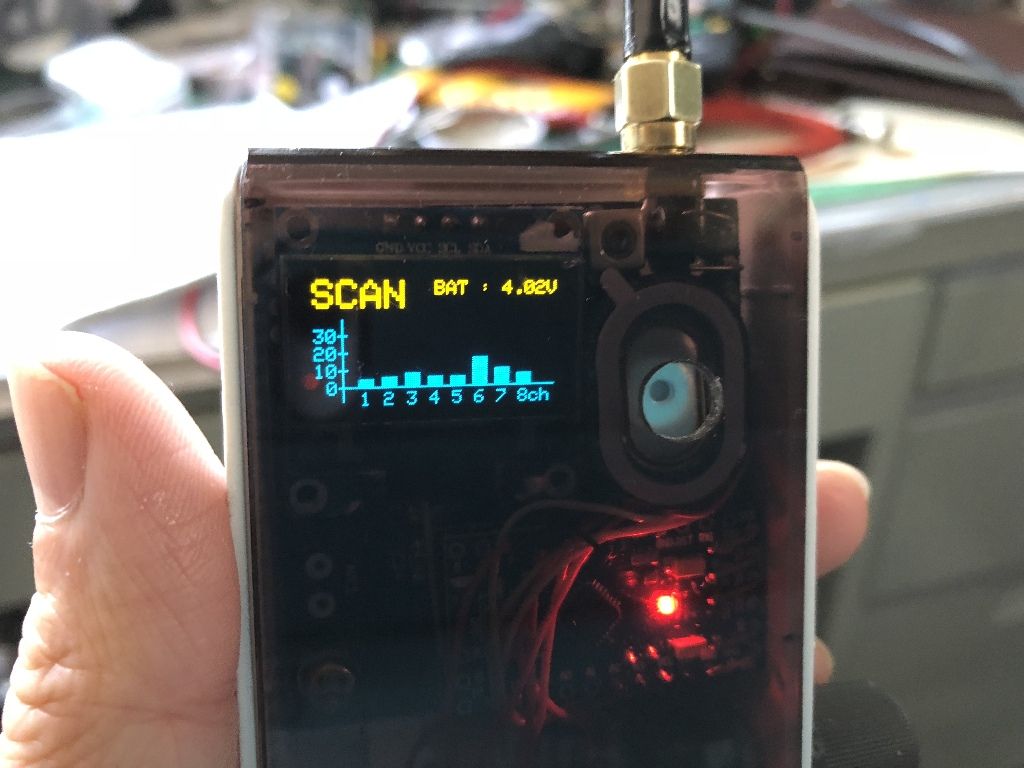

初期画面が、8chのバンドスコープ。縦軸のバーグラフは、受信信号強度でdBμV表示です。

0-35dBμVまで1dB毎にバーの長さが変わるようにプログラムを作ってみました。

本機の電源投入後の初期画面が、スキャン画面。さらにセレクタースイッチを押すと、ch1から8まで変化します。


実際使ってみると、スキャンさせておくと受信音でもバンドオープンがわかりますので非常に便利です。

動画です、
https://youtu.be/rE9d7dYbT9w

https://youtu.be/HGbWEf7ri_o


受信感度も高いので、ダイポールアンテナと組み合わせると、市販のCB機でも聞こえない信号も、受信できると思います(^^)

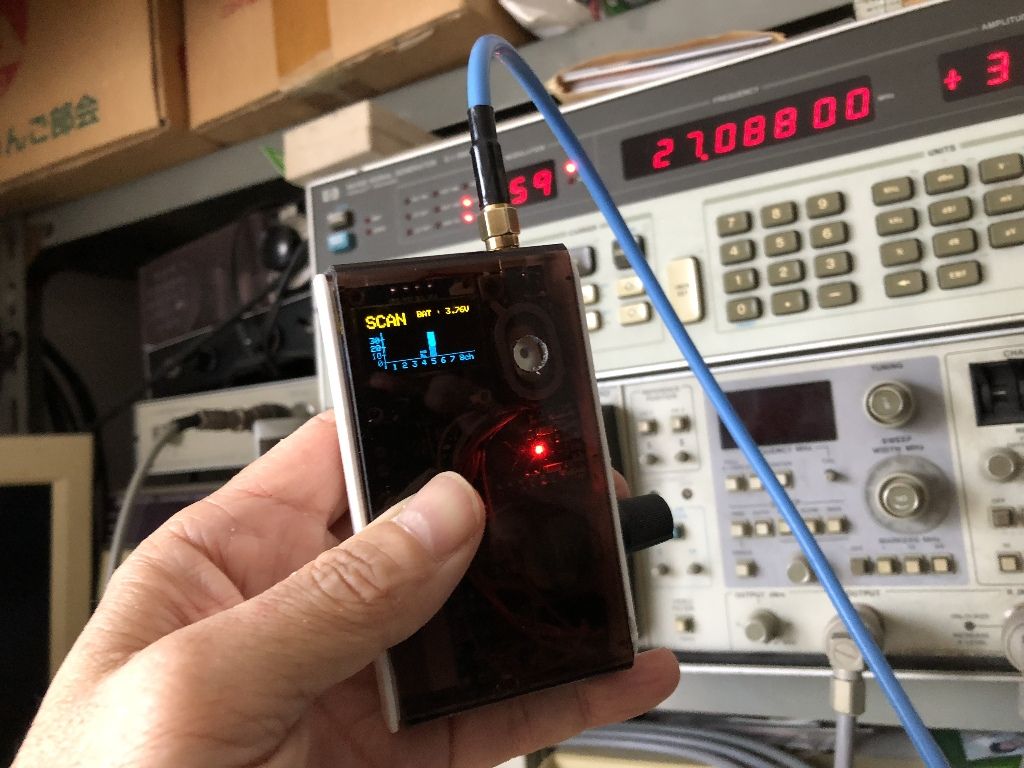

右の微弱送信機から送信した電波をCBスキャナーでみたものです。

ノイズが多いとこんな感じでみえます

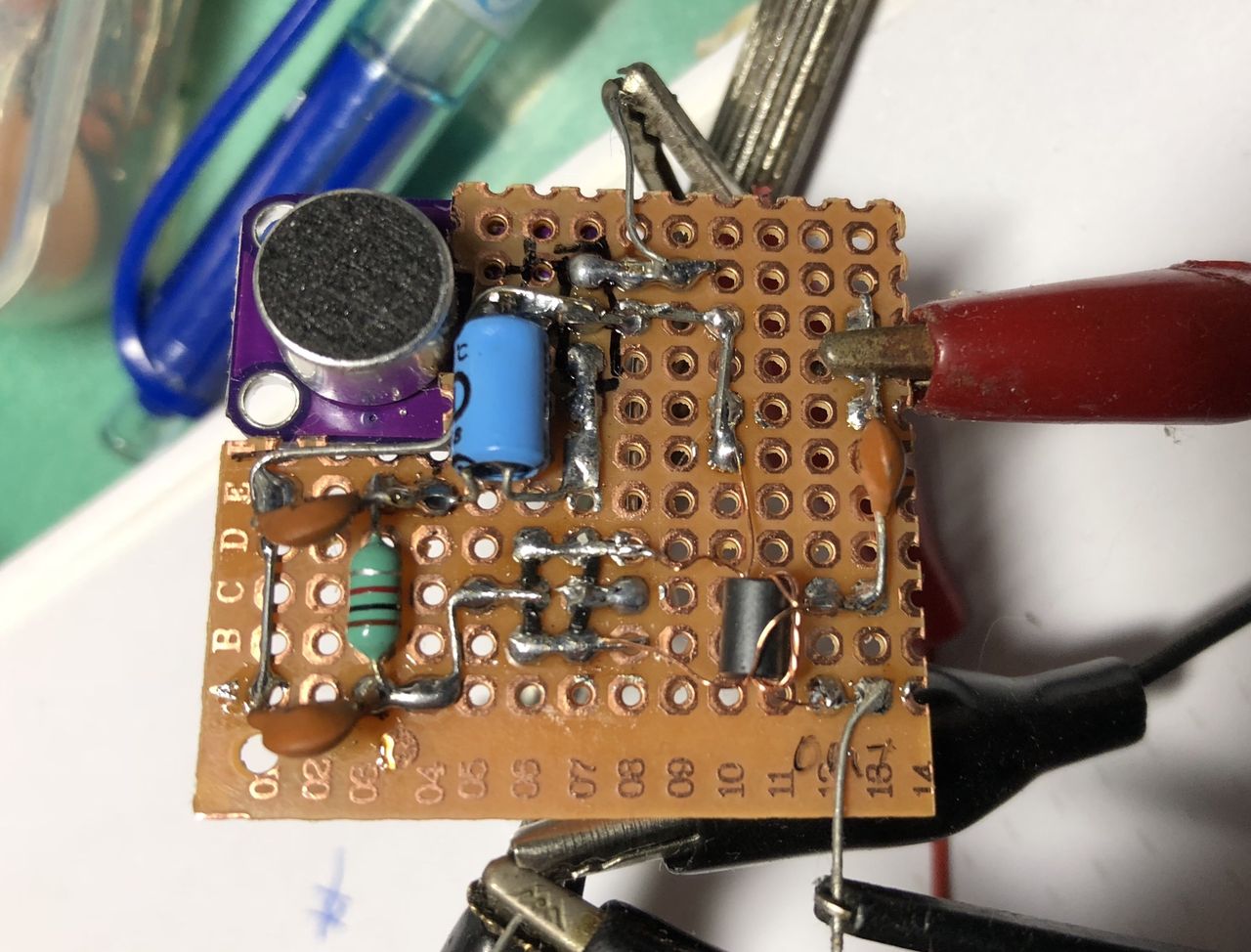

送信部は、前回MEMSマイクで小型化を図ったのですが、音質と利得が満足できなかったので、新しく試作しました。

送信増幅なしなので、無許可レベルですが、ミーティングとかでは遊べるのではと思います。

基板は、年末年始休暇で設計して来年、基板完成キットで頒布できるようにしたいです
