今回のBCLラジオのIFフィルターの実験です。

今朝は、高めの16.144ＭＨzです。

今回の受信機は小型化のため入力してフィルターがありませんので、高いIFにしてイメージ混信を逃げれるか調べてみます


AMのような帯域が広いものは、ある程度高い周波数の方が綺麗な特性が出ます。

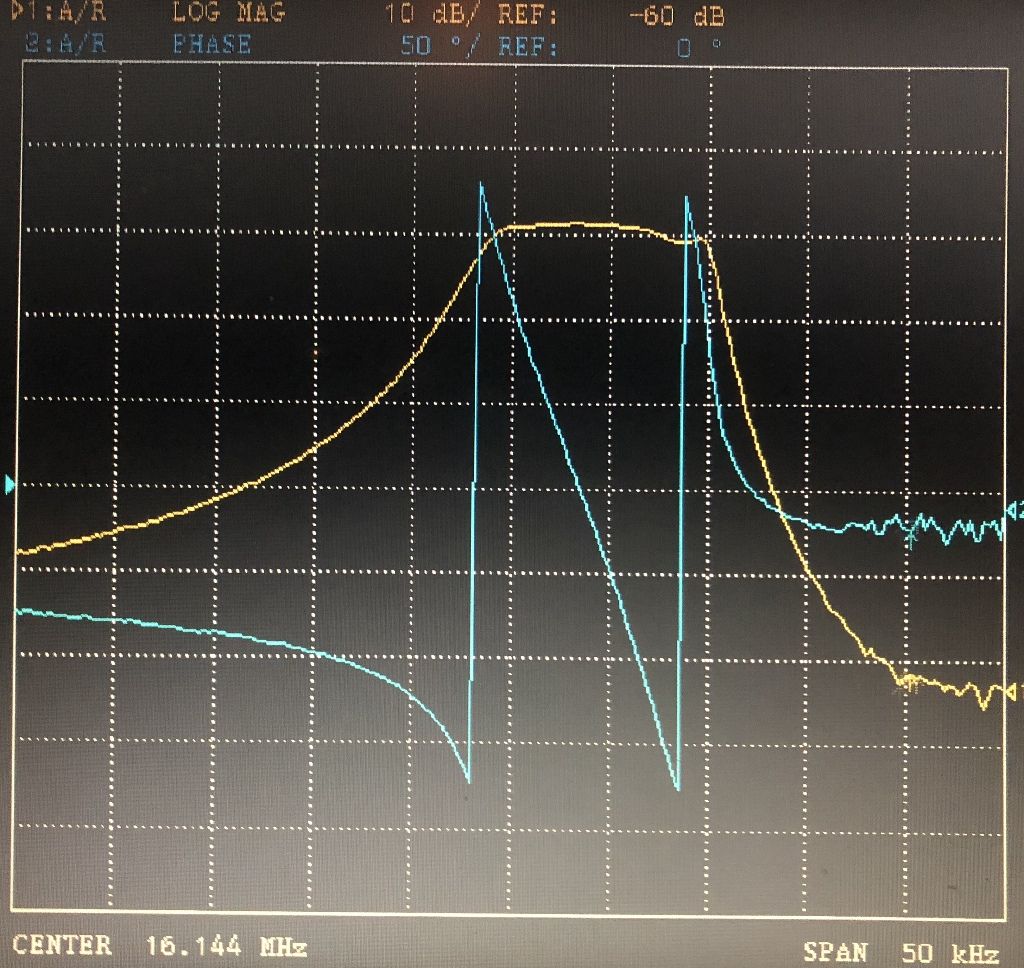

まず、5pと10p。12kHz幅くらいです

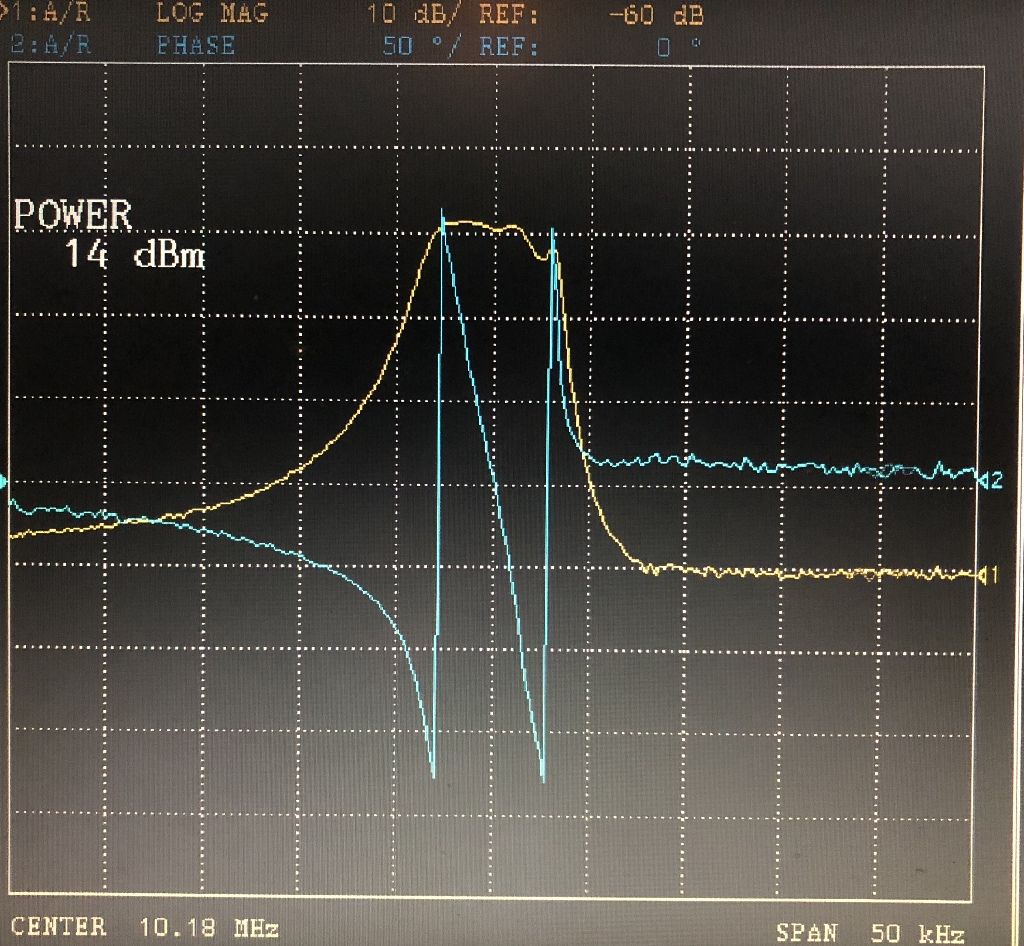

次に倍の10と20p。7kHz帯域なので丁度良い感じですね

タグ ：

#工学

50ＭＨzトランシーバーの受信感度が意外によかったので、受信の初段を広帯域コイルにしてBCLラジオを試作してみます。

イメージ混信、混変調でどれくらい使い物になるかの確認も含めて。

基板には必要な最低限の部品のみ載せました。

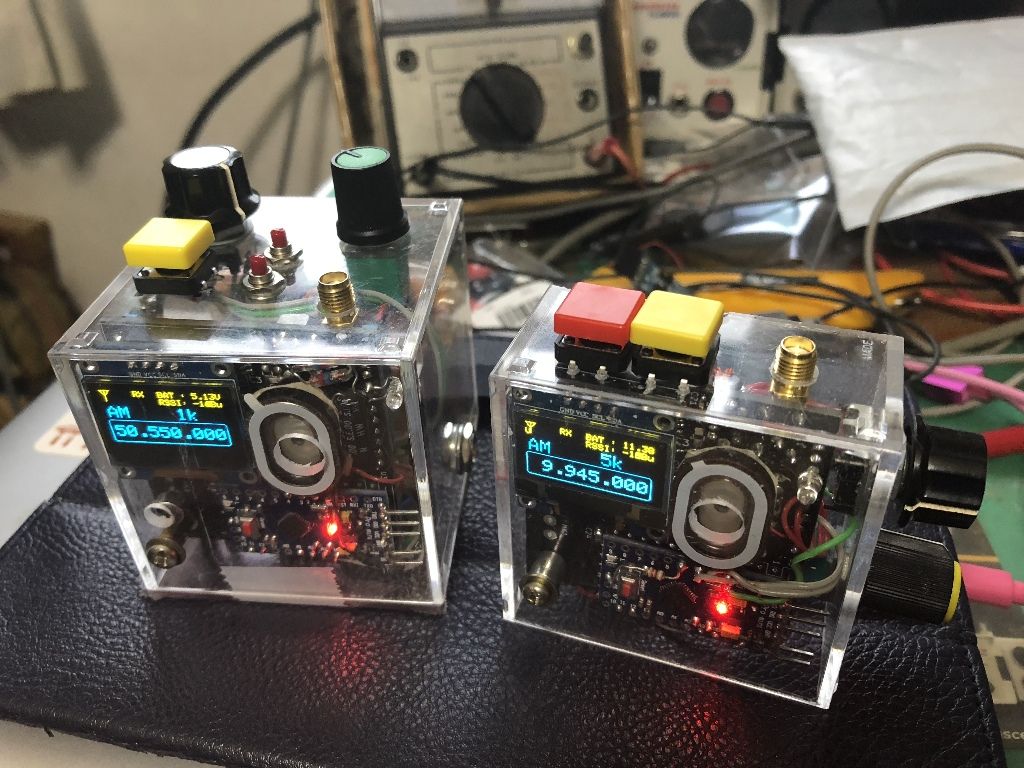

電池は小型化のためリチウムイオンで、ケースは、CUBEをノコギリで半分にカットしてみました。

https://youtu.be/25_ZDLhVbzo

https://youtu.be/Kl3A1EGiHt0

これでも、まあまあ聞こえますが、流石に帯域が広いのでDSPが苦しそうな音です。

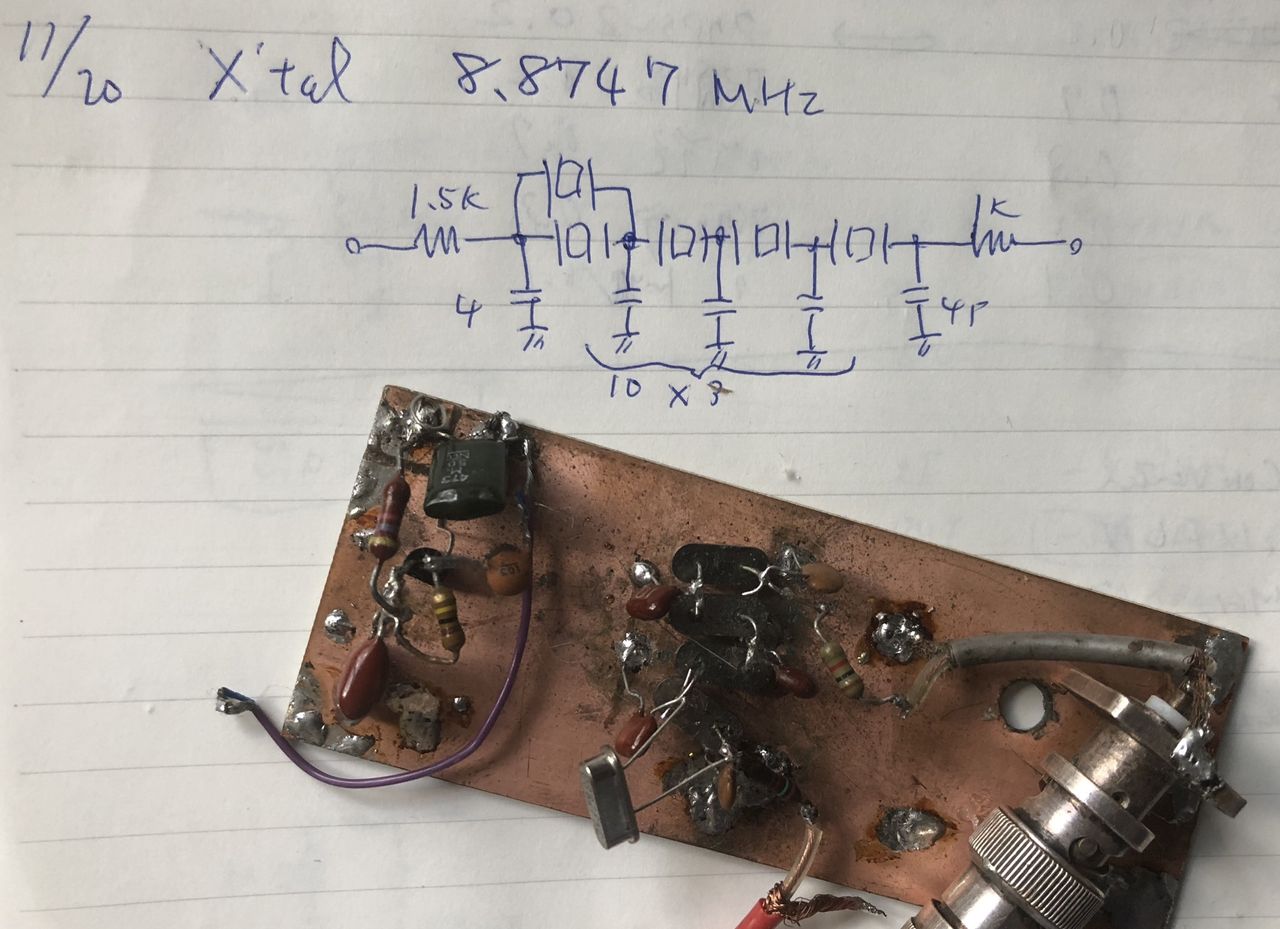

そういうことで、IFは水晶フィルターにしてみようと、ハムフェア で100個買った半端の周波数の水晶で準備中です。

タグ ：

#工学

今週は、講演会もおわり、送信部分の試験を毎日少しずつ進めていました。

50ＭＨzで直接AM変調してリニア増幅、予定の10mWくらいまでアンプするのですが、意外に難しいことがわかりました。

まず、DBMから特性の良いAMを得られる出力が-20dBmと小さいこと。

次に50ＭＨzで直接変調をかけているので数mWでも回り込むということです。

数mwレベルのトランシーバーなので基板設計の時は、カップリングとかの部品は削減していましたので参りました。

また、小型基板なのでパターンは接近してますし。

とにかく久し振りに苦労しました（笑）
やれることは全てやりました。

その結果、なんとか送信できるようになりました。しかし、特性はイマイチです。

もちろん、通信は問題なくでき、モニターしても綺麗に聞こえますし、電波法もクリアできています。

そういうことで、基板もボロボロなので試作は完了と致します。

基板頒布は、ちょっと無理かなー。作りたい人がおられたらお声がけください。

スプリアス。10mW 0-200メガ

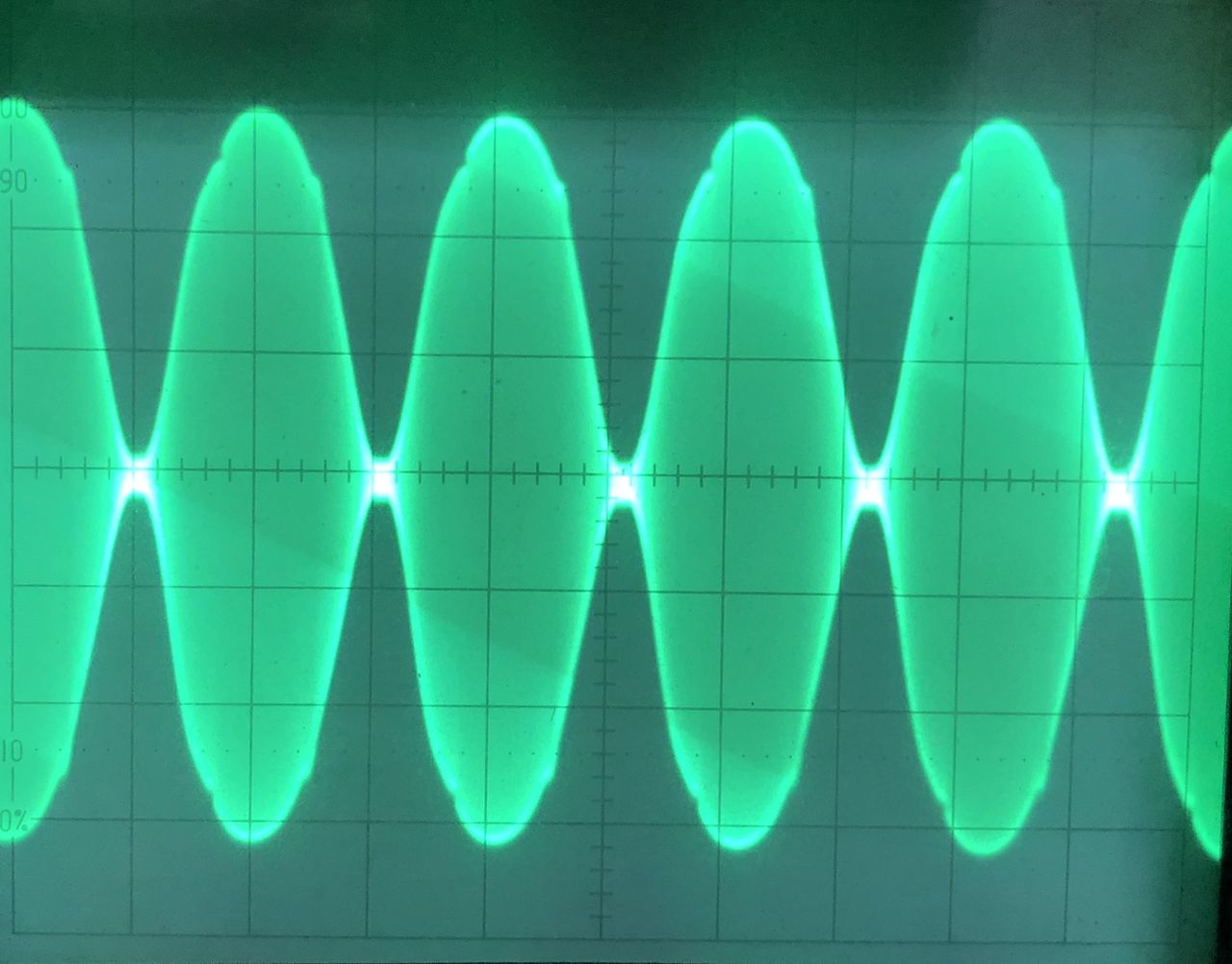

変調波形 100%

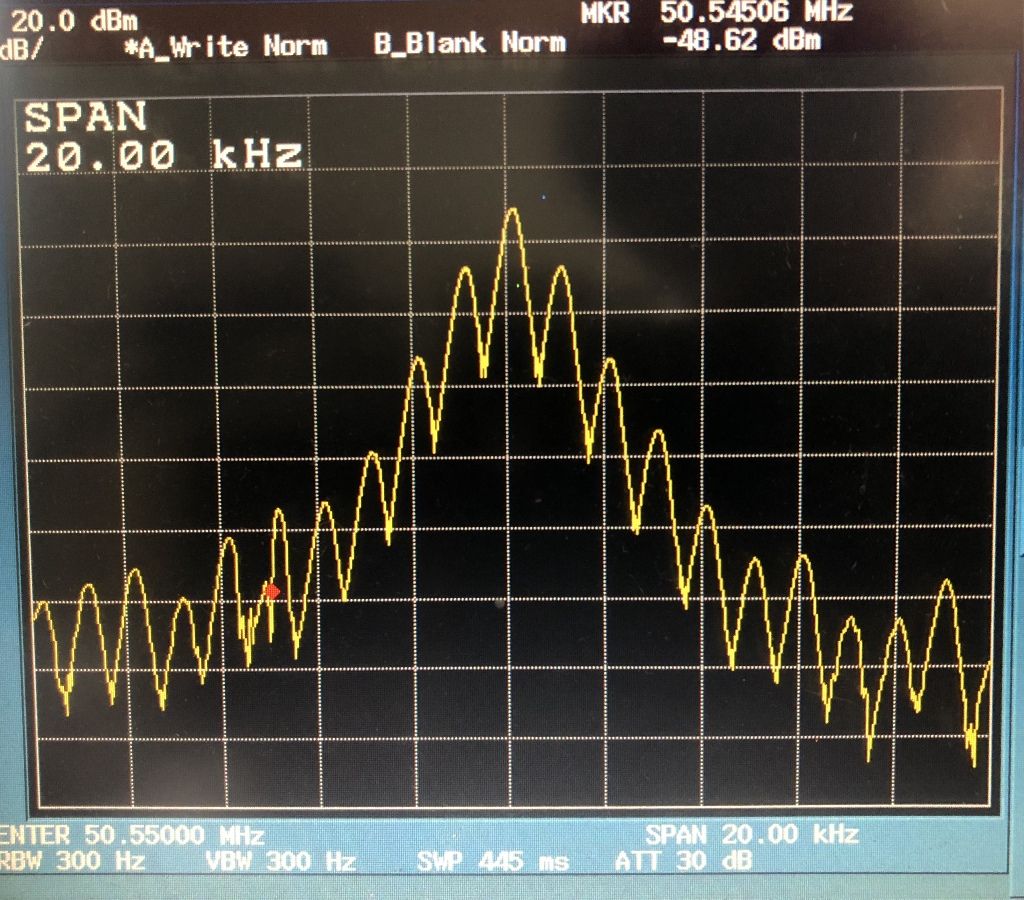

送信スペクトラム10mW
