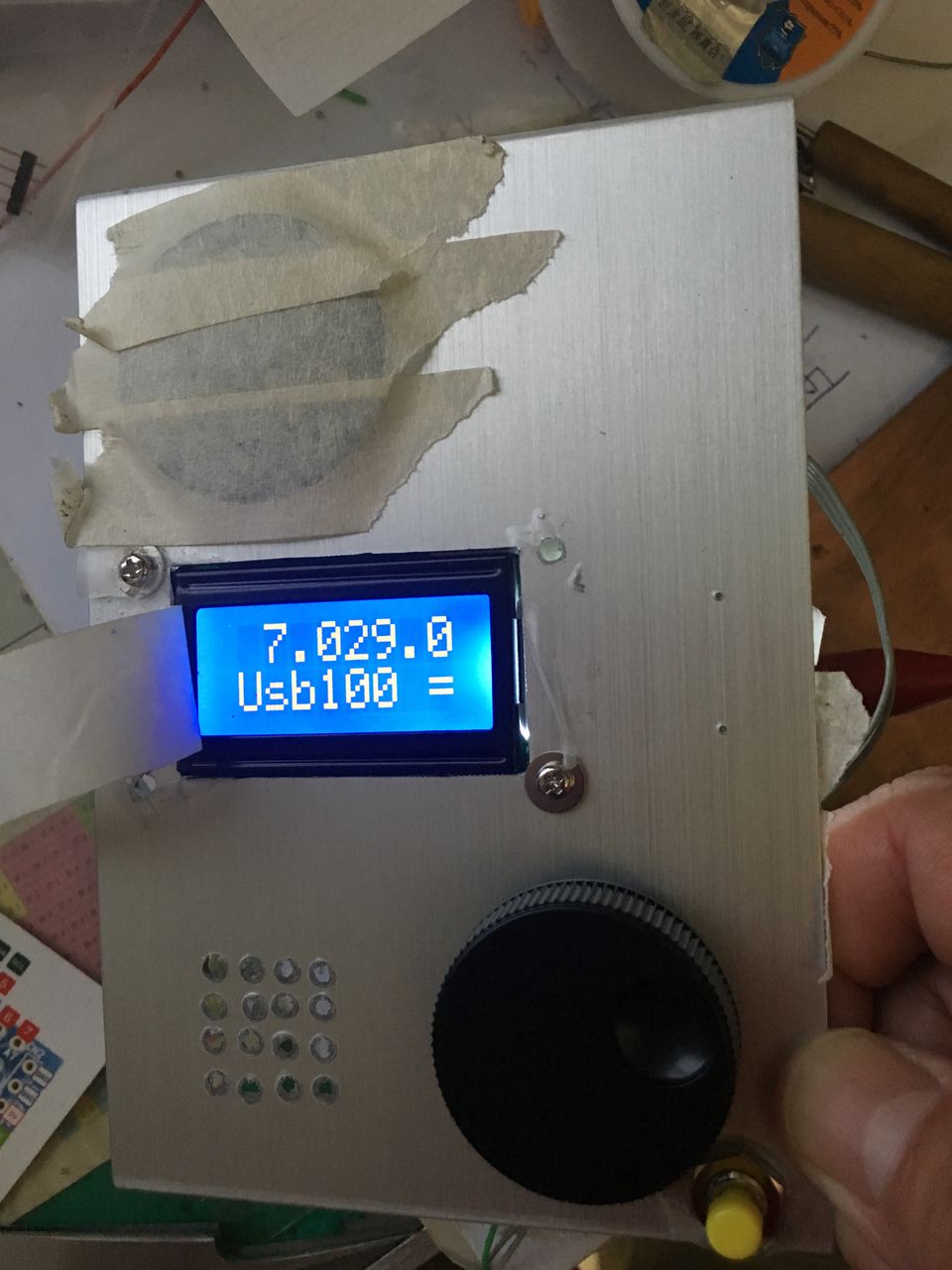

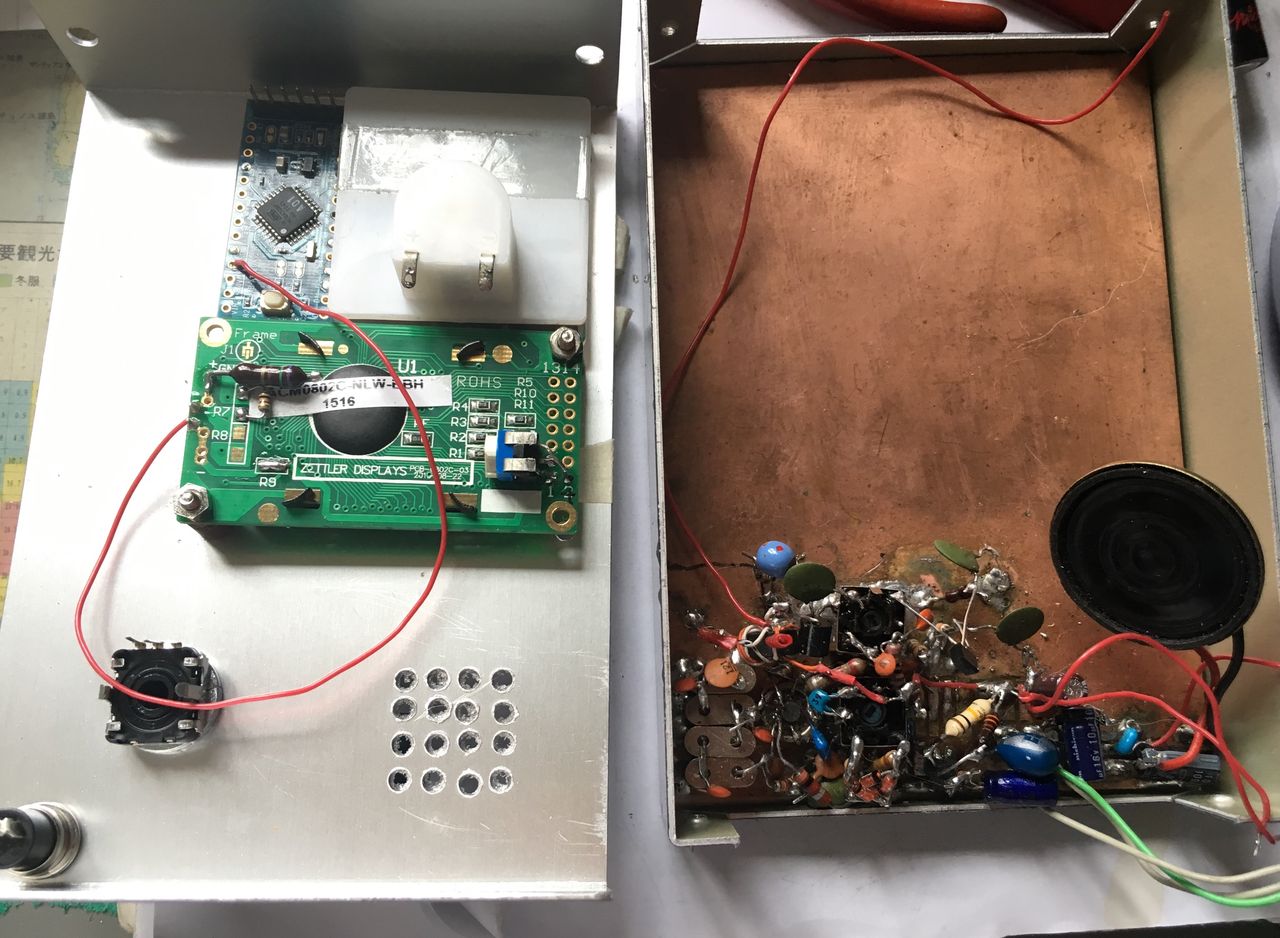

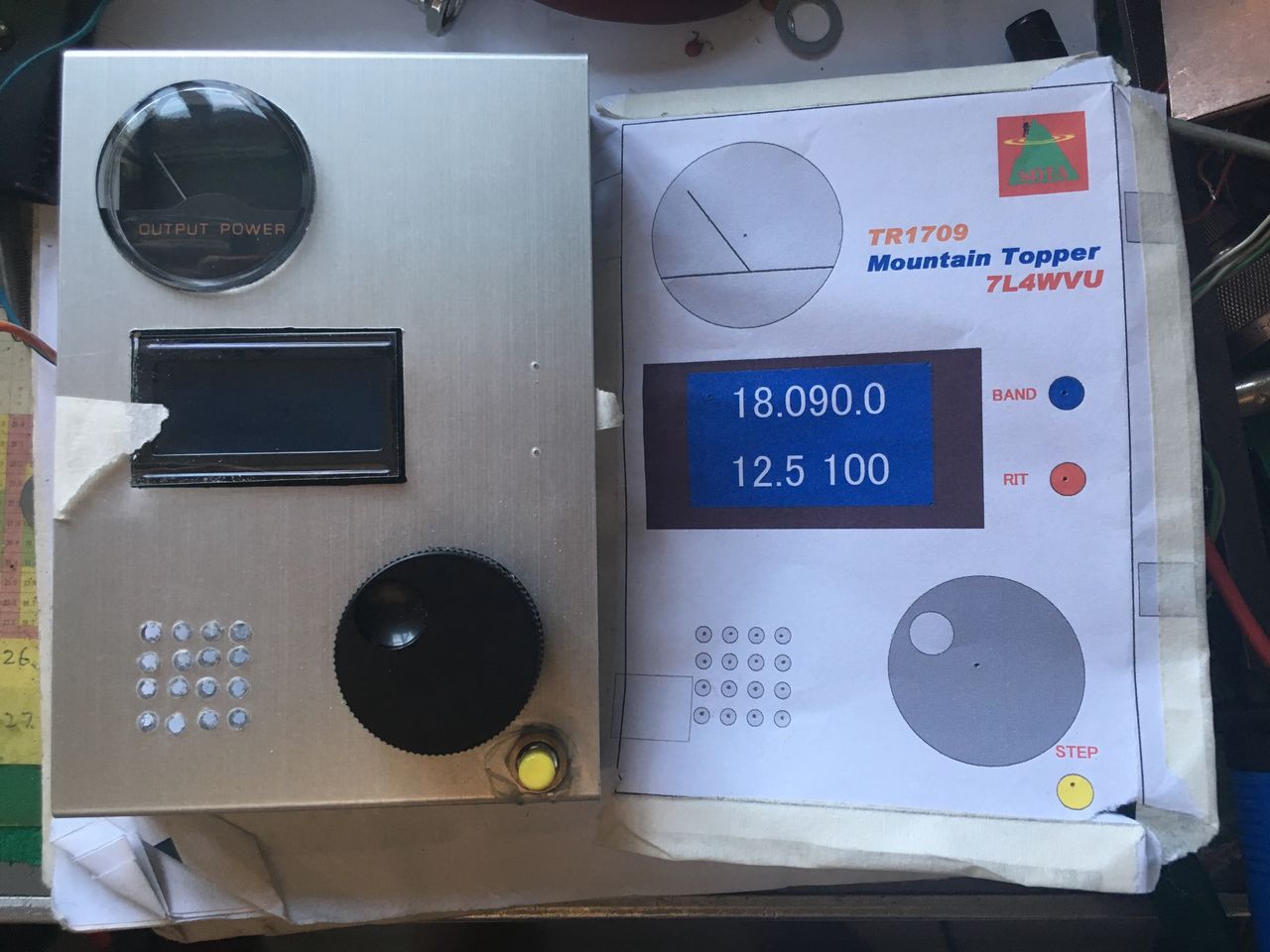

arduino マイコンが5v, si5351が3.3V仕様なので、双方向の信号インタフェースが必要となります。

ここは、ボードメーカーの回路図をみると、2N7002なんかをつかってますので、秋月電子の2N7002を購入…

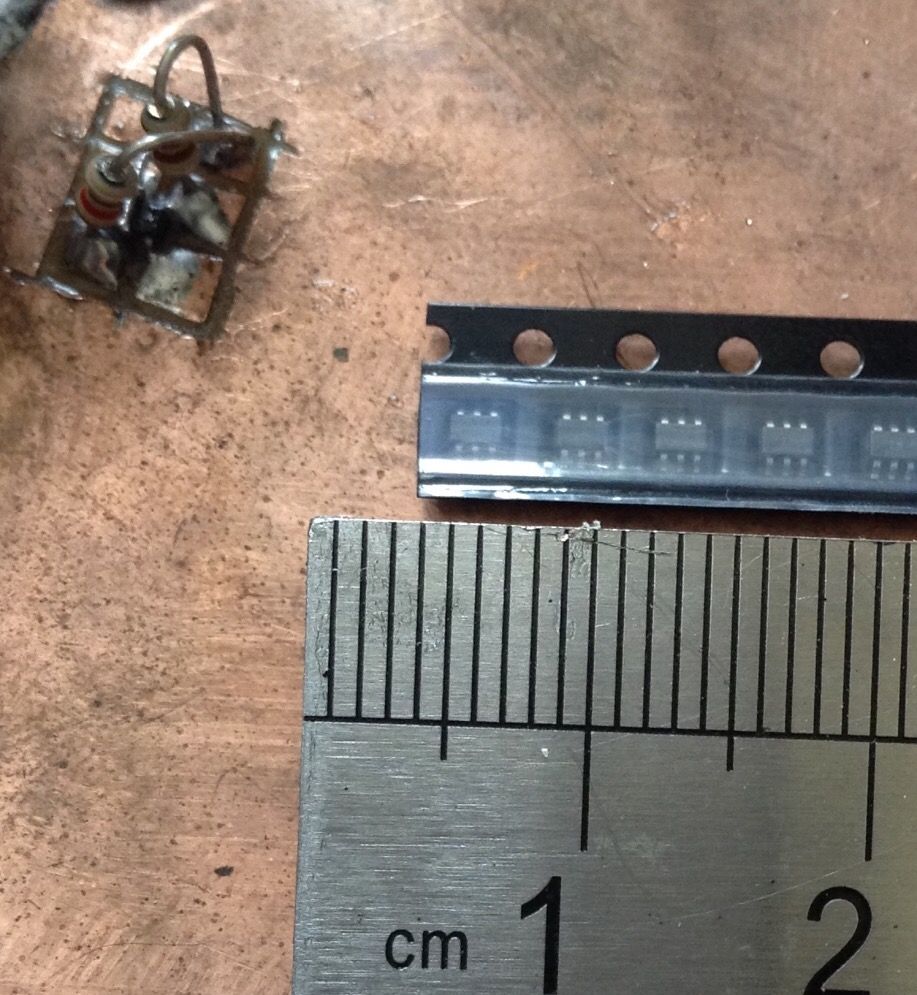

しかし、これ、2mmくらいのパッケージに二個分はいっているもので、さすがに空中配線は難しいです（笑）

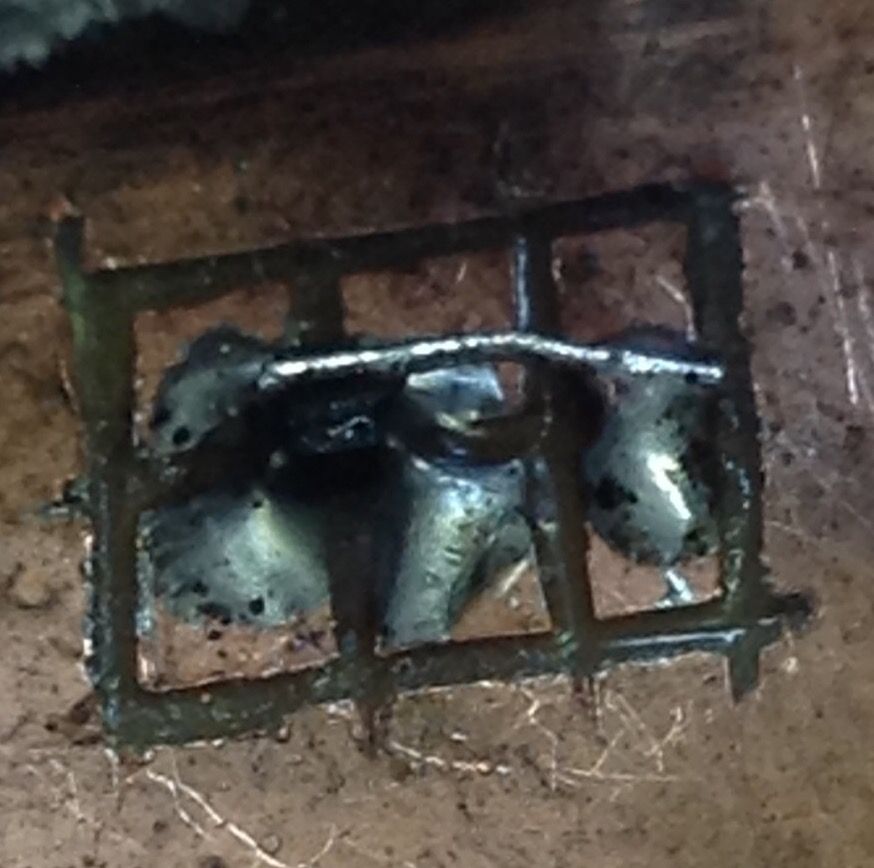

しかし、なんでも挑戦。基板に彫刻刀で溝を入れてのせてみました

なかなかうまく着いたと思いましたが、si5351との通信が不安定…

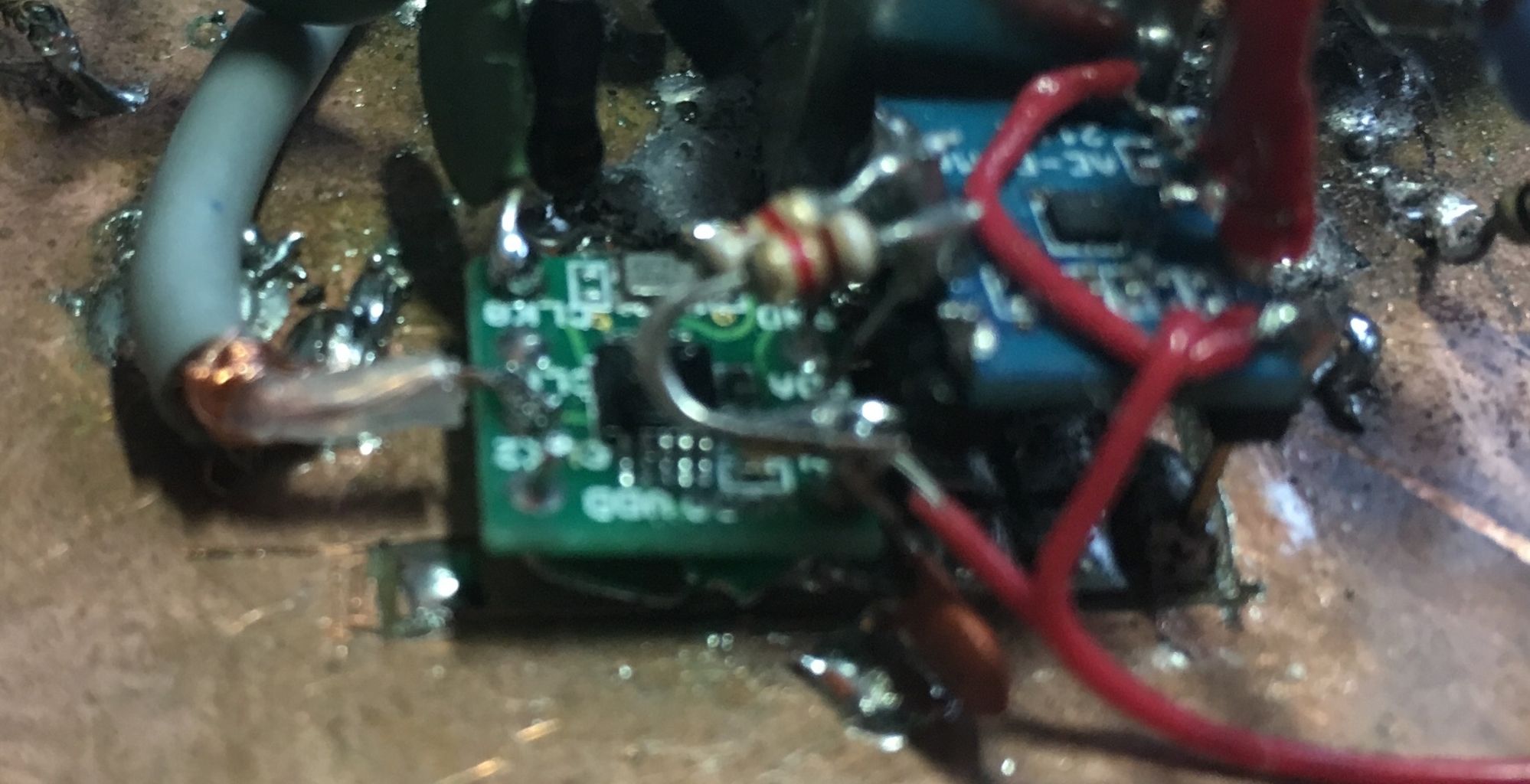

いじっているうちに、si5351基板を壊してしまいました。あーあ（笑）

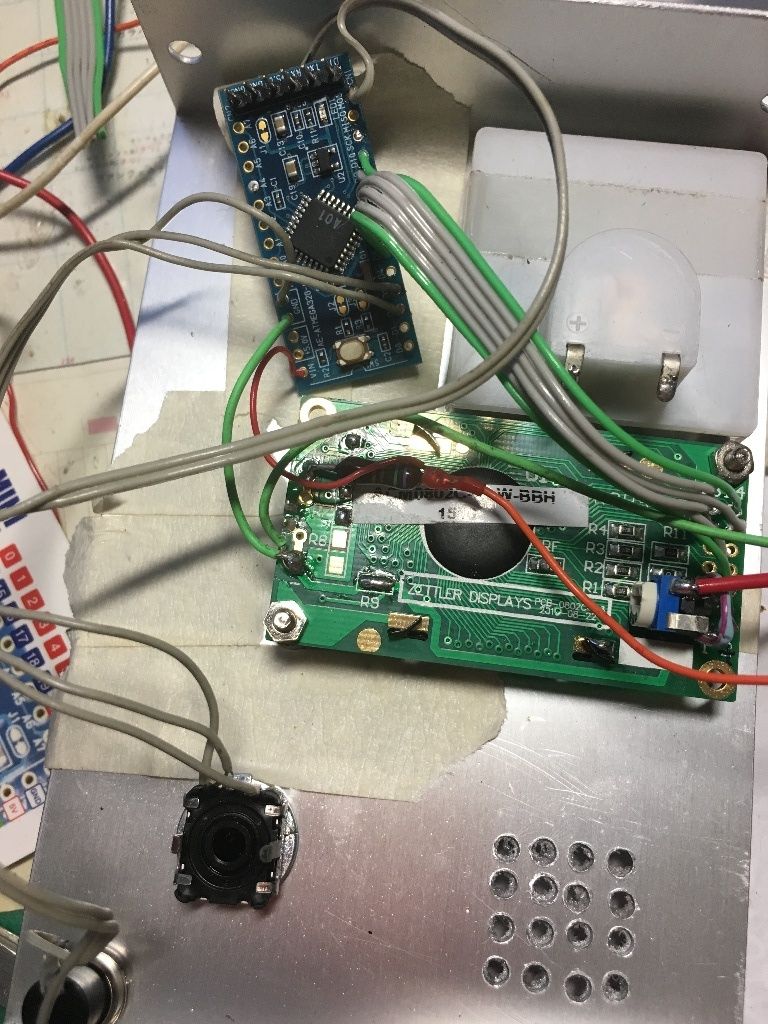

最終的には、秋月電子の変換器 200円のものに交換しました。動作は一発でOK

しかし、双方向のレベル変換器でこれまで何台のICを壊したものか…

高いけどやはり、ここはレベル変換器を使わないといかんですね
