自作トランシーバー用のエレキー、マイクと作ったので次はアンテナチューナを作ってみました。

ケースはなるべく無線機に近い色のプラスチック製を探しました。

少し小さいのですが、デザイン優先(笑)なので我慢です

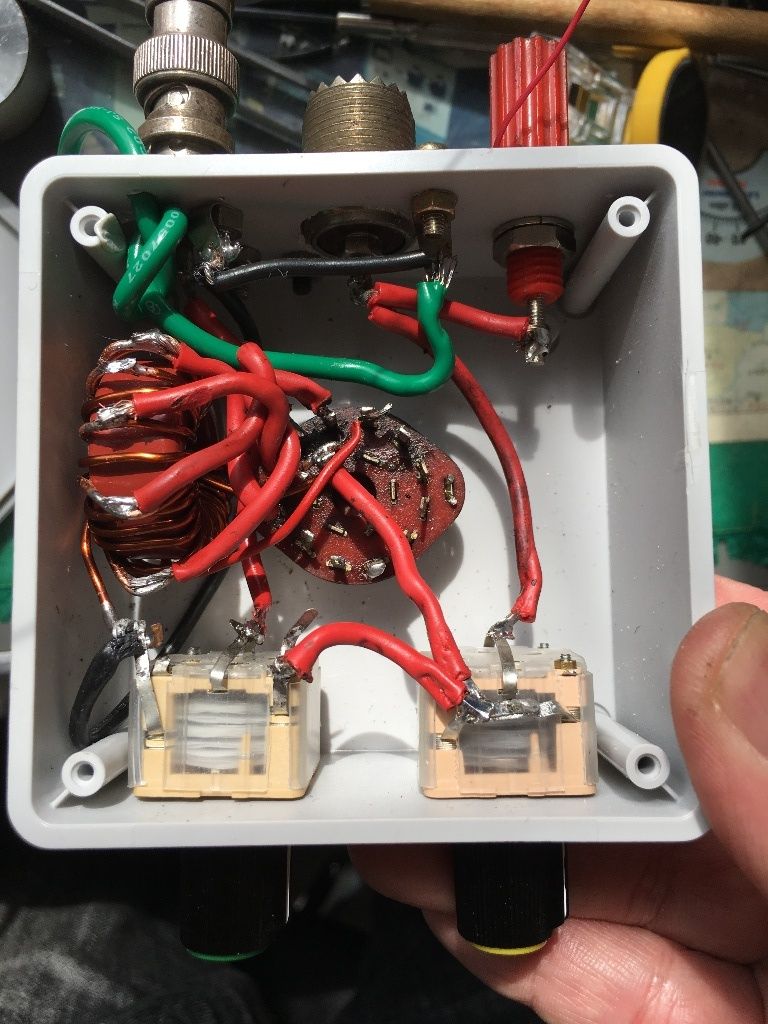

回路は、トロ活百科のtype2です。トロイダルコアは、T106-2で各バンドの定数を計算します。1.9メガで16回程度なので
2mmのエナメル線で巻いてます。

バリコンは、アイテンドーのポリバリコンです。1Wくらいだと何とか使えますが、今回の回路だと、つまみのシャフト部に電圧がかかりますので、注意が必要です。

指にネジが当たると、ピリッと感電します。

とりあえず、7メガで5mくらいのビニル線を二階の窓から垂らして、CWで2エリアの局と交信できました。

イメージ 1

イメージ 2



[https://taste.blogmura.com/ham/ranking.html にほんブログ村 アマチュア無線]

内部配線を行い、無線機に接続してみました。

カールコードは、色を合わせて白いものをジャンク箱から探してきました。

これは、先月壊れたインターフォンの送受話機のものです。4芯だったのでバッチリ。

エレキーのパドルがあるのでPTTが押しにくいのですが、とりあえず、今回はここまで。

使っていて不便だったら改良します。

しかし、ケーブル1本で接続できると配線がスッキリしますね。結構、気に入ってます

綺麗にできたので並べて写真撮影してみました。

イメージ 1



[https://taste.blogmura.com/ham/ranking.html ブログ村 アマチュア無線]

前回紹介したUSBライトのフレキシブルチューブをスタンドマイクに使ってみました。

ただ、台とマイクをつけるだけでは面白くないので、エレキーにつけてみました。

コネクタは、ピンジャックとしましたので取り外しOKです

自作無線機を改造して、マイクのコネクタに電信のキー入力を追加しました。

これでケーブル1本で、マイクとエレキーが使えます。電源は、充電式としています

今まで、こういう合体装置は、みたことがないのですが、配線まみれにならなくて良い感じです

パイプを切ってピンジャックと固定。

イメージ 1


エポキシ接着剤で固定します。

イメージ 2


自作エレキーに載せます。スペースが苦しかったです(笑)

イメージ 3



[https://taste.blogmura.com/ham/ranking.html にほんブログ村 アマチュア無線]

エレキーも作ったので、今度はスタンドマイク。

パソコンとかキーとかの配線がごちゃごちゃしないようなものを作ってみようかな

スタンドマイクのフレキシブル管は、ダイソーの100円ランプ

これ、点灯させてびっくりしました。

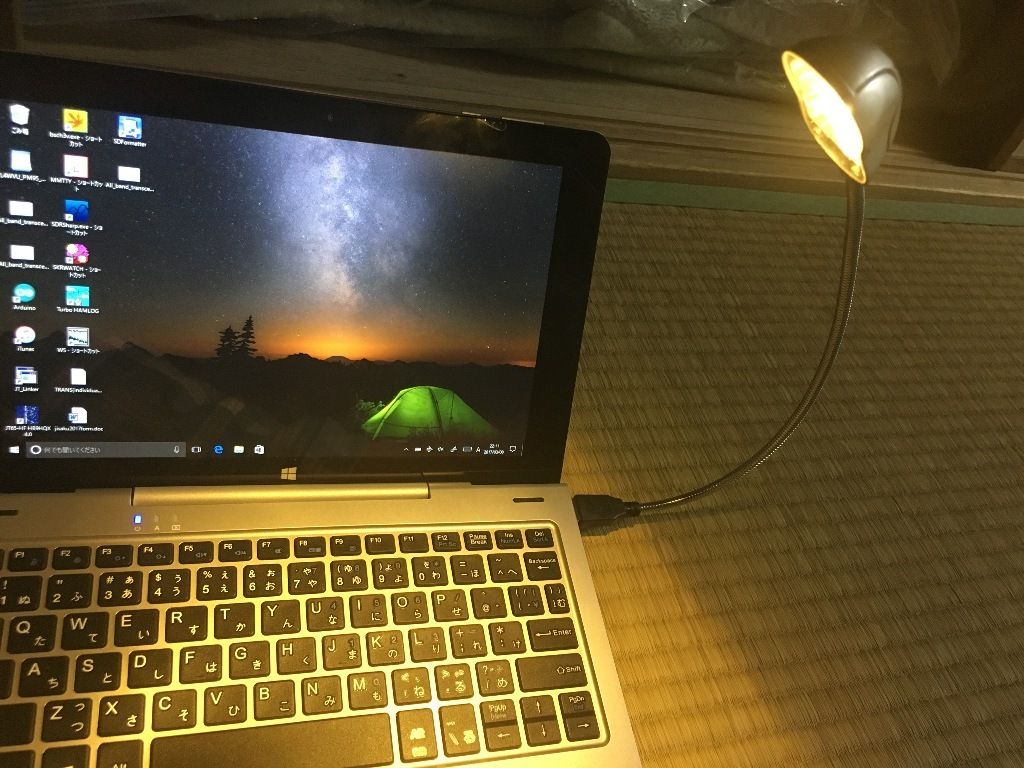

めちゃくちゃ明るいし、柔らかい電灯色です。まさに、メーター照明にぴったり!

最初、LEDは捨てようかと思いましたが、ダイヤルやメーター照明用に将来使おうかと。

マイクは、どんなものにするか思案中~

お楽しみに

イメージ 1

イメージ 2



[https://taste.blogmura.com/ham/ranking.html ブログ村 アマチュア無線]

ラズパイ、なんとか画面が出るところまできました。セットアップ方法をメモしておきます。

1. SDカードは、16GBのもの。アキバで500円位でした。

2. ドンキで買ったWindows10 タブレットPCを使って、カードをフォーマットします。特に別のソフトは使わなくともできました。

3. OSは、以下からパソコンにダウンロードして解凍します。1時間くらいかかりました。

RASPBIAN JESSIE WITH PIXEL
Version:February 2017

https://www.raspberrypi.org/downloads/raspbian/


4. DD for windowsをダウンロードしてパソコンで管理者権限で起動します。以下のサイトのものです。

https://blog.halpas.com/archives/1258

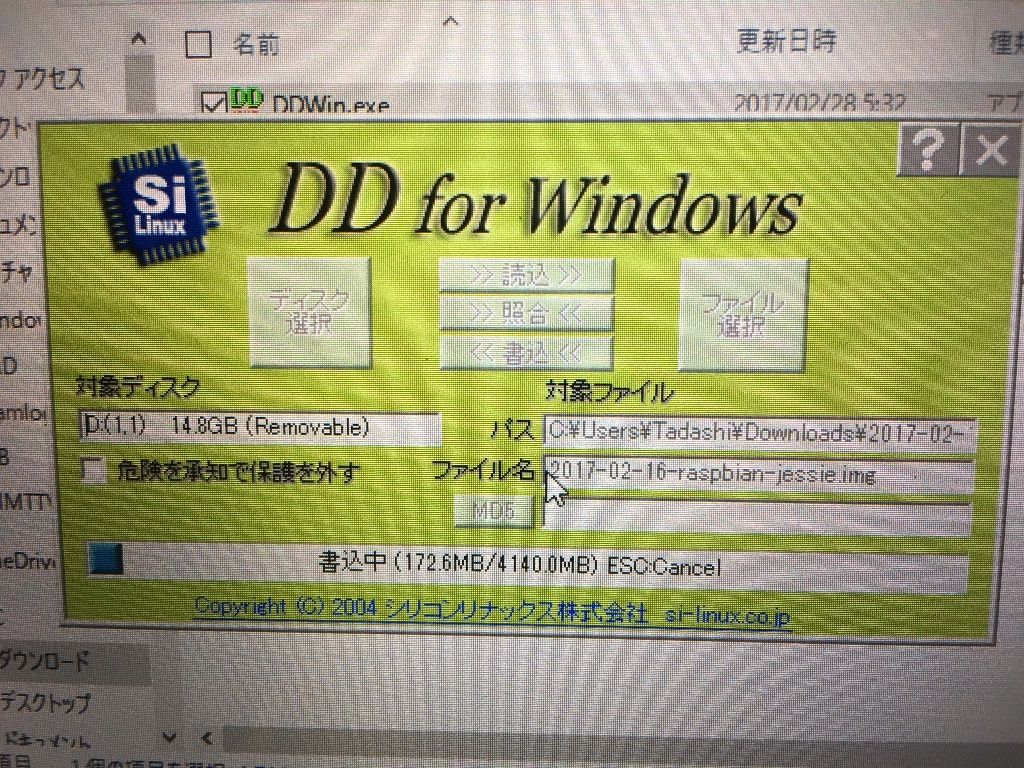

5. RaspbianをマイクロSDカードにコピーします。

イメージ 3



6. SDカードをラズパイに差し込んで、電源を入れると自動で立ち上がります。


起動時間が速くて、画面はWindowsパソコンみたいで使いやすそうです。

実家には、インターネット回線がないのでiPhoneでテザリングを試みましたが上手くいきませんでした。

自宅に戻ってから試したいと思います。

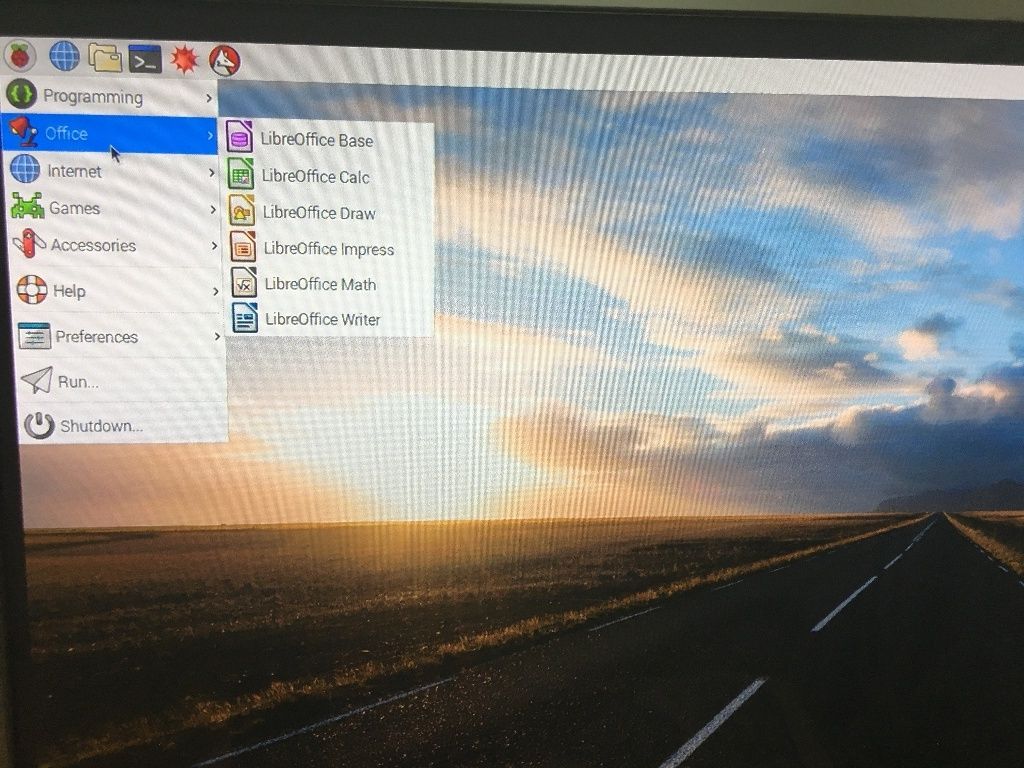

オフィスソフトも入ってます。エクセルや、パワーポイントもどきもあります。

エクセルもどきの関数を見ましたが、VLOOKUPとかあるじゃないですか。素晴らしいです。

ゲームも少し入ってます(笑)

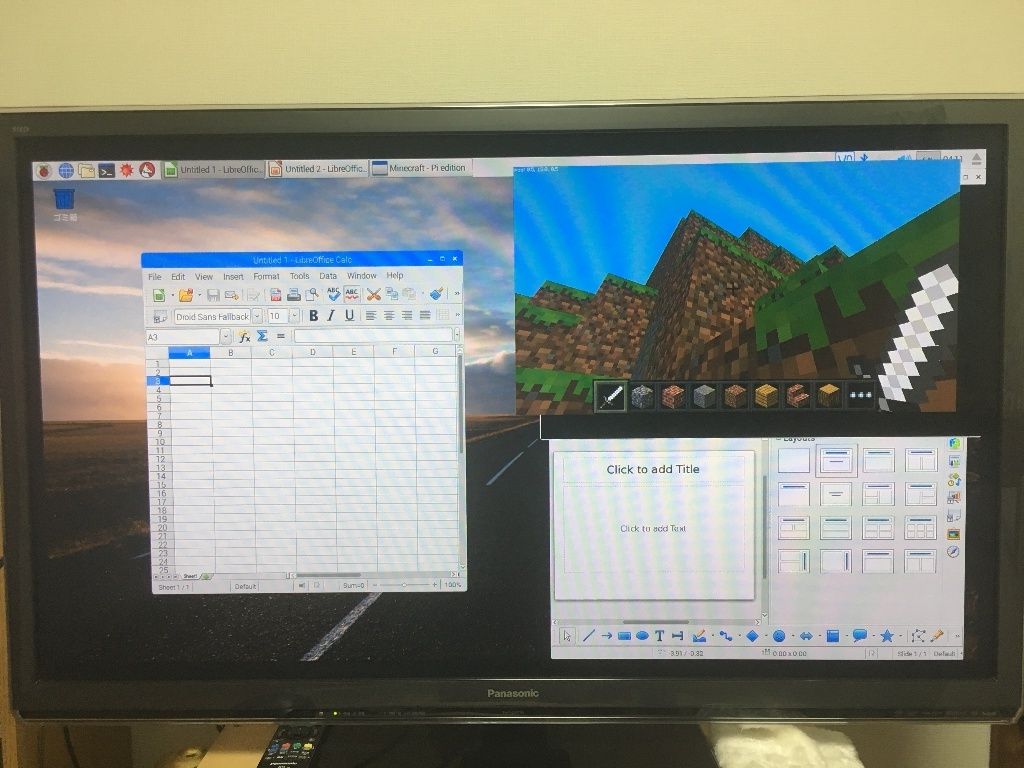

イメージ 1

イメージ 2
