2016年08月

ハムフェア会場内だとどんなアンテナでも交信できると思い長さ10cmでコイルを巻いたアンテナをつくってみましたが、さすがに微弱電波、上手くいきませんでした。

ハムフェア2日目に作ったアンテナは、長さ60cmくらいにしてマッチングを取ってみました。

パワーが低いのでマッチング回路も気楽に作れますね。普通のホイップアンテナと異なる回路ですが、上手くVSWR1.5以下におさまりました


イメージ 1



タグ ：
#工学

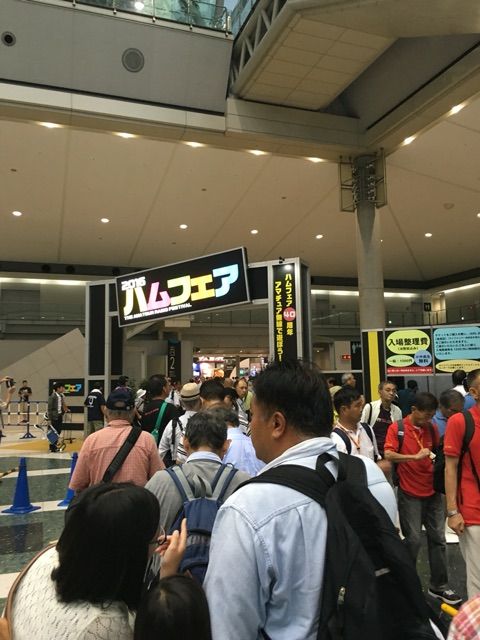

東京ビッグサイトのイベントに行ってきました。あいにくの土砂降りでしたが、昨年より客足は伸びていたと思います

ジャンク漁りをしたあと、昼ご飯は自作愛好家の仲間と一緒に。この時でも買った部品や持ってきた自作機を囲んで盛り上がりました。

午後から少し回って、早々と新橋で飲み会に突入しました。

イメージ 1

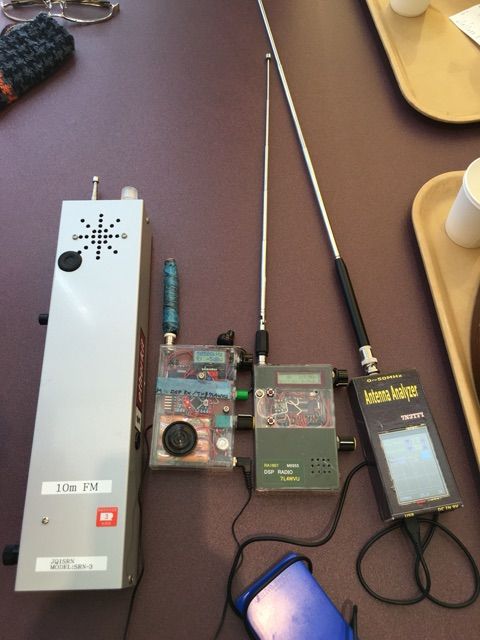

イメージ 2

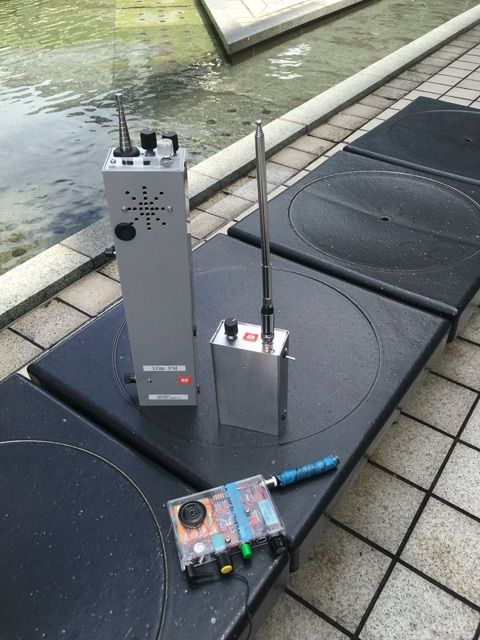

イメージ 3




楽しかったです
タグ ：
#50代
  • カテゴリ:
    日記
  • by

レベルメーターのプログラムを変更してSGで合わせてみました。

-20dBuVからプラス60dBuVくらいの大体あうようになりました。なぜか0dBu辺りで値が70とかでる現象があります。

感度は.-120dBmでもなんとか聞こえます

https://youtu.be/I3DvZW6N3C8
タグ ：
#工学

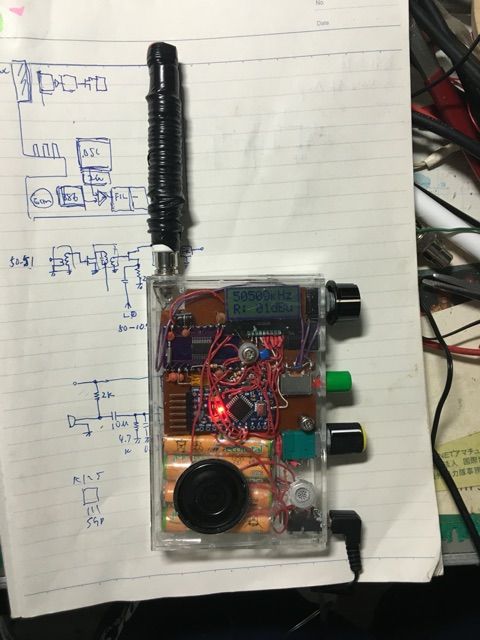

ハムフェア準備のため、残業なしで速攻帰宅。1年分のＱＳＬ300枚分を印刷しました。

その後、ポケトラのAM変調改良。オリジナルの回路はC級アンプに変調かけてたのを、バイアスを流して少し改善、受信プログラムもrssiだけだと30dbくらいのダイナミックレンジなので.ＩＦ.RFゲインも取り込む。これで70dbくらいのレンジで受信レベルがみれるようになりました。

あと、よく考えたらアンテナがなかったことに気がつく（笑）

ボールペンにエナメル線巻いてコンデンサで合わせて同調させておしまい。会場内のみの交信なので長いアンテナより短いアンテナで歩きながらワッチしてみようと考えてます。

この無線機をポケットに入れてイヤホンでワッチする予定です。

まだ、80点くらいですが、何とか間に合いました（笑）

イメージ 1


タグ ：
#工学

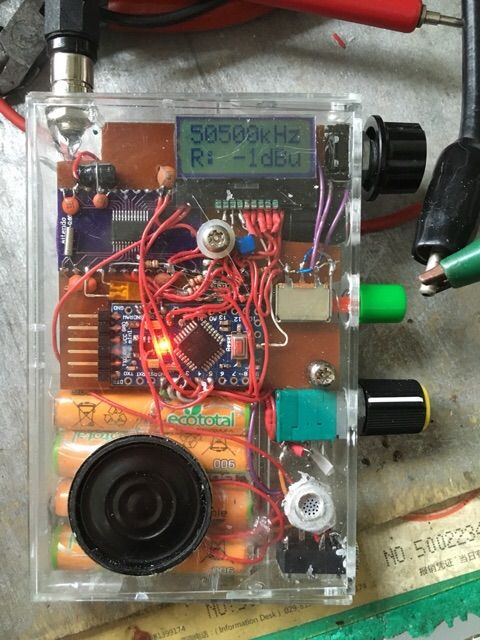

今週末のハムフェアにこいつを持っていくため、製作を急いでいました。

しかし、こういう時は予期せぬ、失敗がおこりますね。

受信感度は、-120dbでも聞こえるようになったのですが、マッチングのとれていない短いホイップアンテナにした時、受信アンプが発振したので、いじってるうちに、コイルがショートして断線…

巻き直しで時間を使ってしまいました。

その後、ＩＦを10.7にしているのでFM用のセラミックフィルターをm6956DSPラジオの入力に入れてみました。このDSPラジオは、過入力に弱そうなので、ローカル漏れに対しては対策をしておきたいところです

あと、スピーカーは、やはり、アイテンドーの0.1Wの物だとボリュームを上げると音質が悪いので、1Wのものに交換しました。

厚さがあるのでケースの中には入らず、外側に貼り付けてますが、コーンがプラスチックのため直接露出していても破れにくそうです。

まだ、未完成ですが、土曜日のハムフェアで、これを持っていくつもりです。

歩いているのを見かけたら、是非ともお声がけお願いします



イメージ 1



タグ ：
#工学
