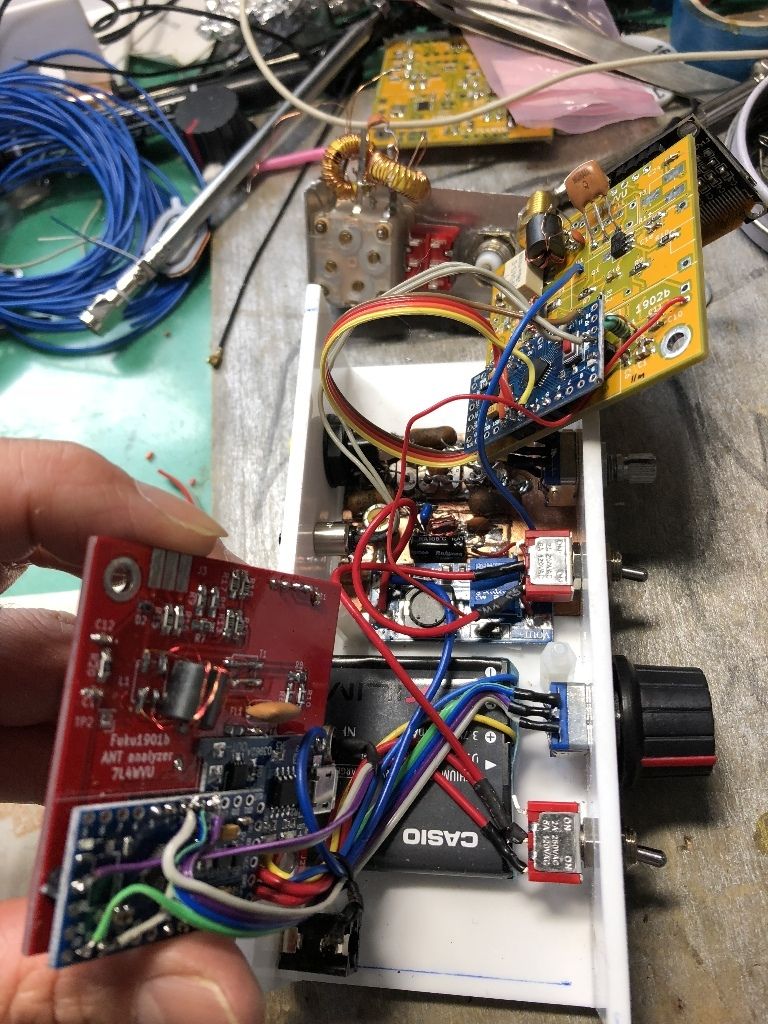

前に書いた送信アンプをトランシーバーに組み込んで、いろんな試験をしました。

イメージ 1



3.7Vでは難しいので昇圧コンバーターを組み込みましたが、なかなか効率がいいので感心。

受信時に動かしても、出力15V以下であればノイズもほとんど感じられません。


電圧を20Vにして前回測定した時は、利得は50メガでも26dBとれました。

しかし、ノイズと送信時の突入電流による保護回路動作から、電圧を14Vにすることにしました。

そのため利得がさがるのと、アンプの発振対策で入出力にそれぞれ3dBのアッテネーターを入れましたので、利得は18dB程度となっています。

イメージ 2


周波数特性は、ほぼフラットです。

ここで、50メガで3dB程度減衰していますが、これは出力LPFのカットオフ周波数を50メガ近くに寄せているためです。

リニア特性も問題ないようです。
