追加の特性確認として、HFのローパスフィルターを見てみました。

100メガまでのアイソレーションが良くなったため、フィルターの特性らしくなりました。

イメージ 1


あと、レベルに注意が必要ですが、入力にアッテネータを入れることにより、RFアンプの周波数特性や利得も測れます。

イメージ 2

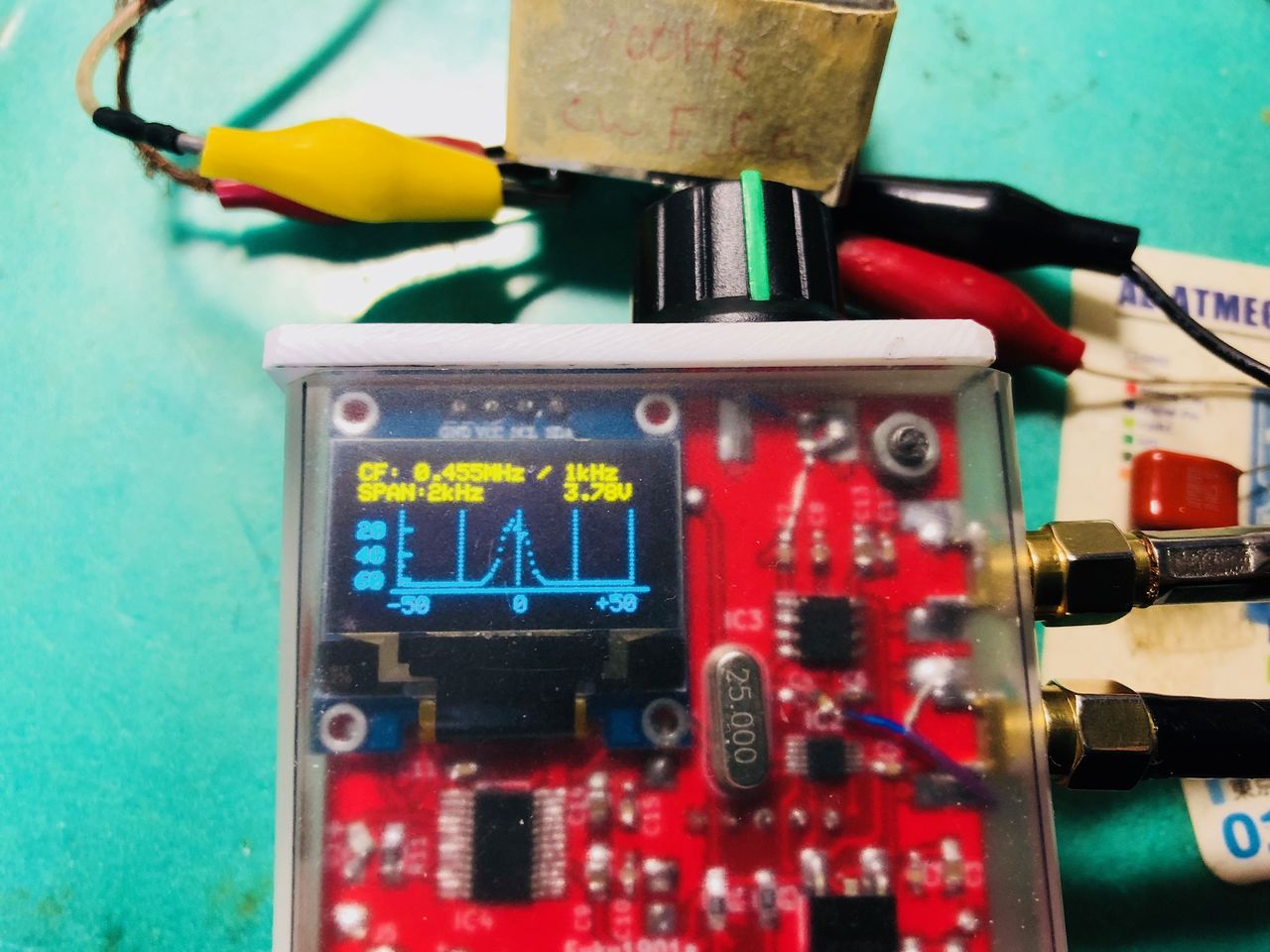

狭帯域の水晶フィルターも測れます。これは、100Hz帯域のスペアナのジャンクのフィルターです。

イメージ 3



レベルの精度も1～2dB程度に収まっていると思えますので結構測定にも使えそうです。

動画です。
https://youtu.be/Ejntm83DE7E
