昨年末から開発中のフィルターテスターも、改良を重ねて、ようやく使えるようになってきました。

ソフトもまとまってきたので、手持ちの部品の特性をみてみました。

接続は、インピーダンスマッチングを考慮せずにワニ口で直結していますので、特性が正確に表示されていないところもあります。参考としてみていただければと思います。

低い周波数から、まずは、超音波帯です。

40kHzのセラミック振動子
このあたりは、水晶振動子の特性と似ています

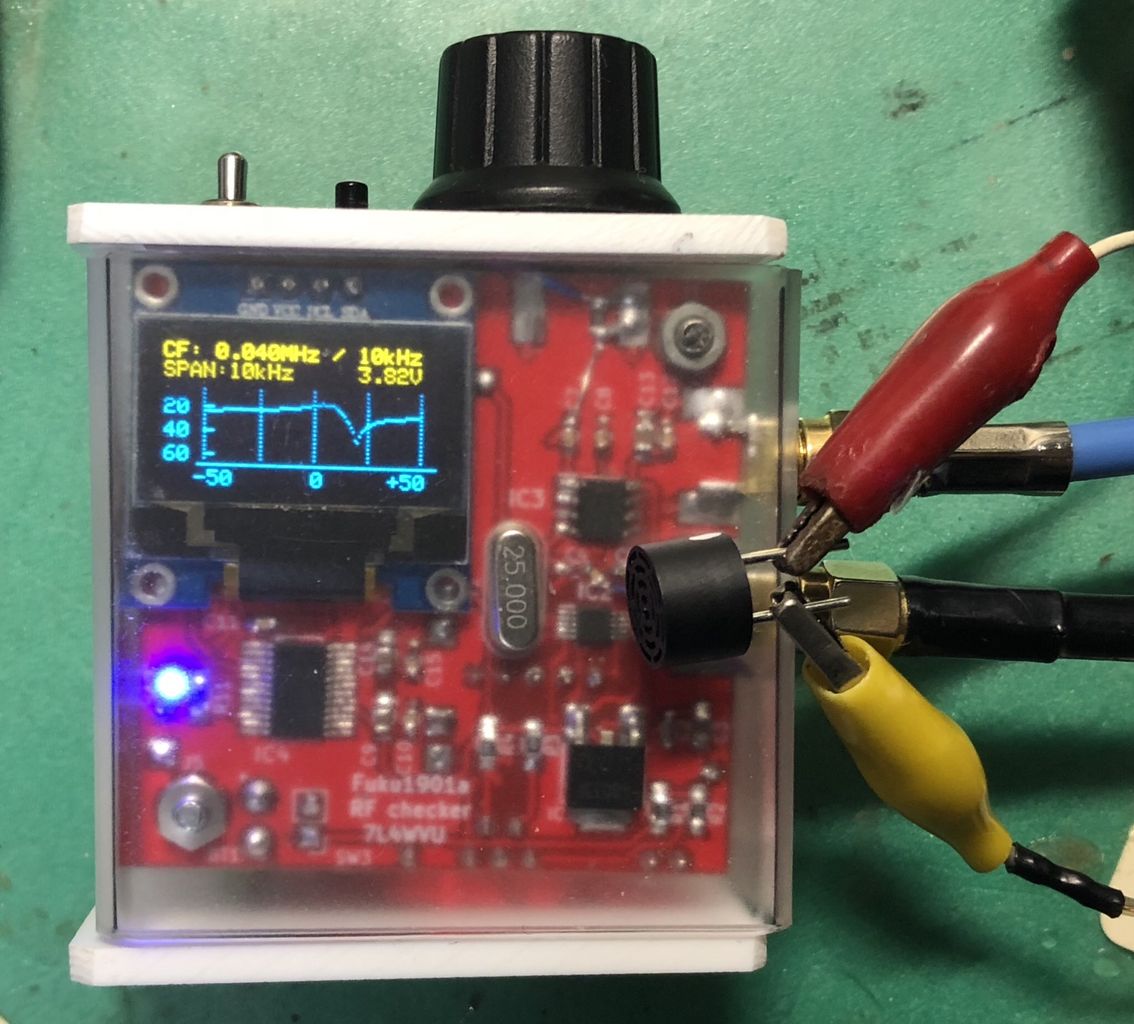

秋月の超音波スピーカー

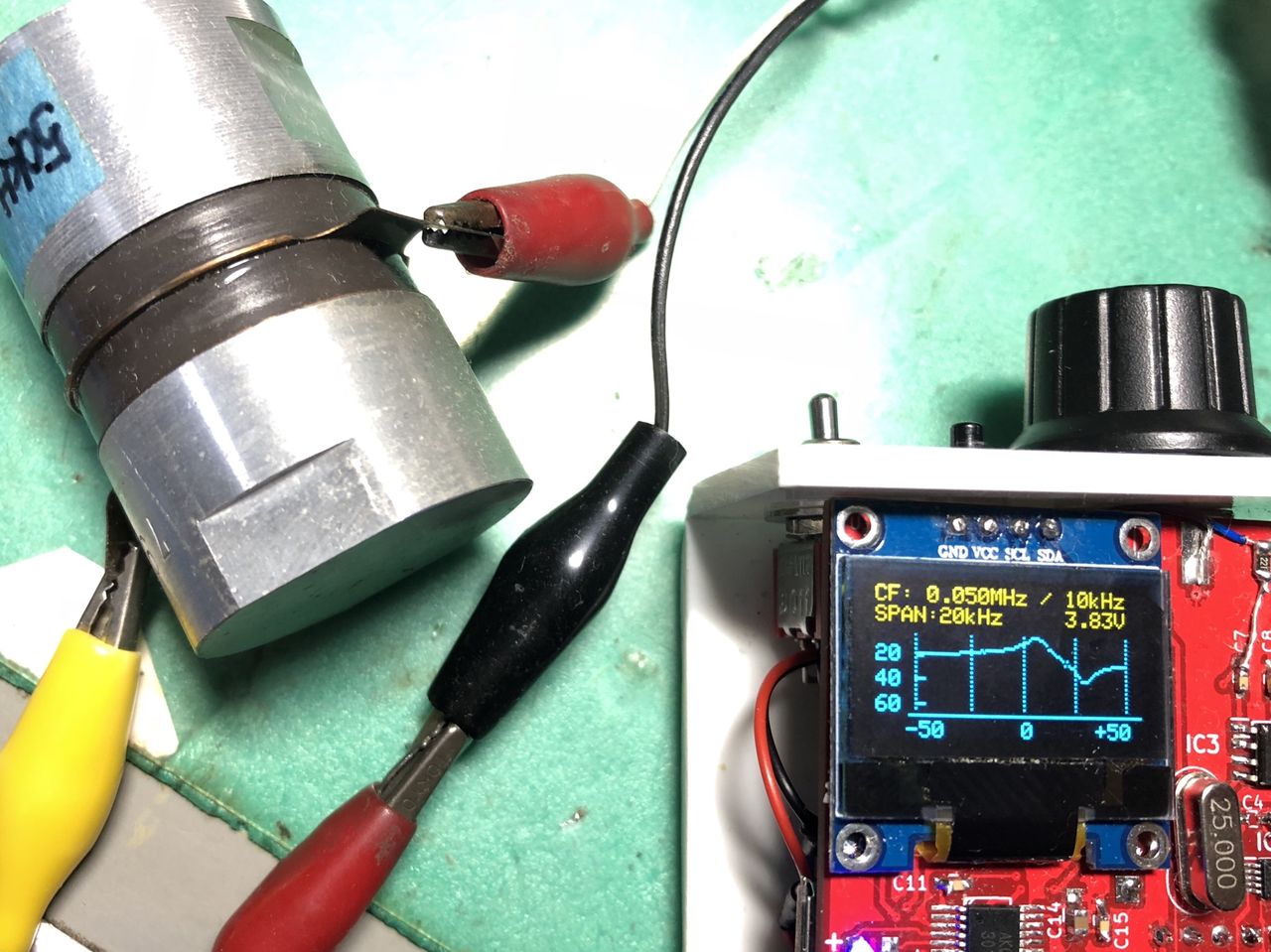

50 kHz BLT

455kHz AM用セラミックフィルター

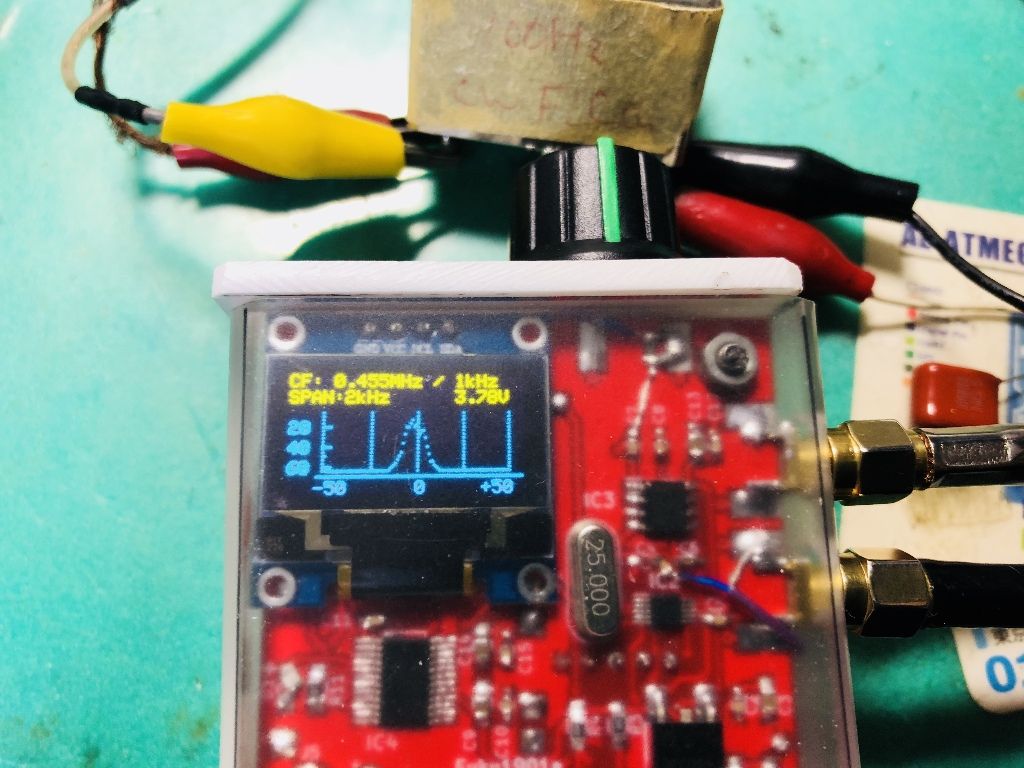

455kHz 100Hz帯域 クリスタルフィルター

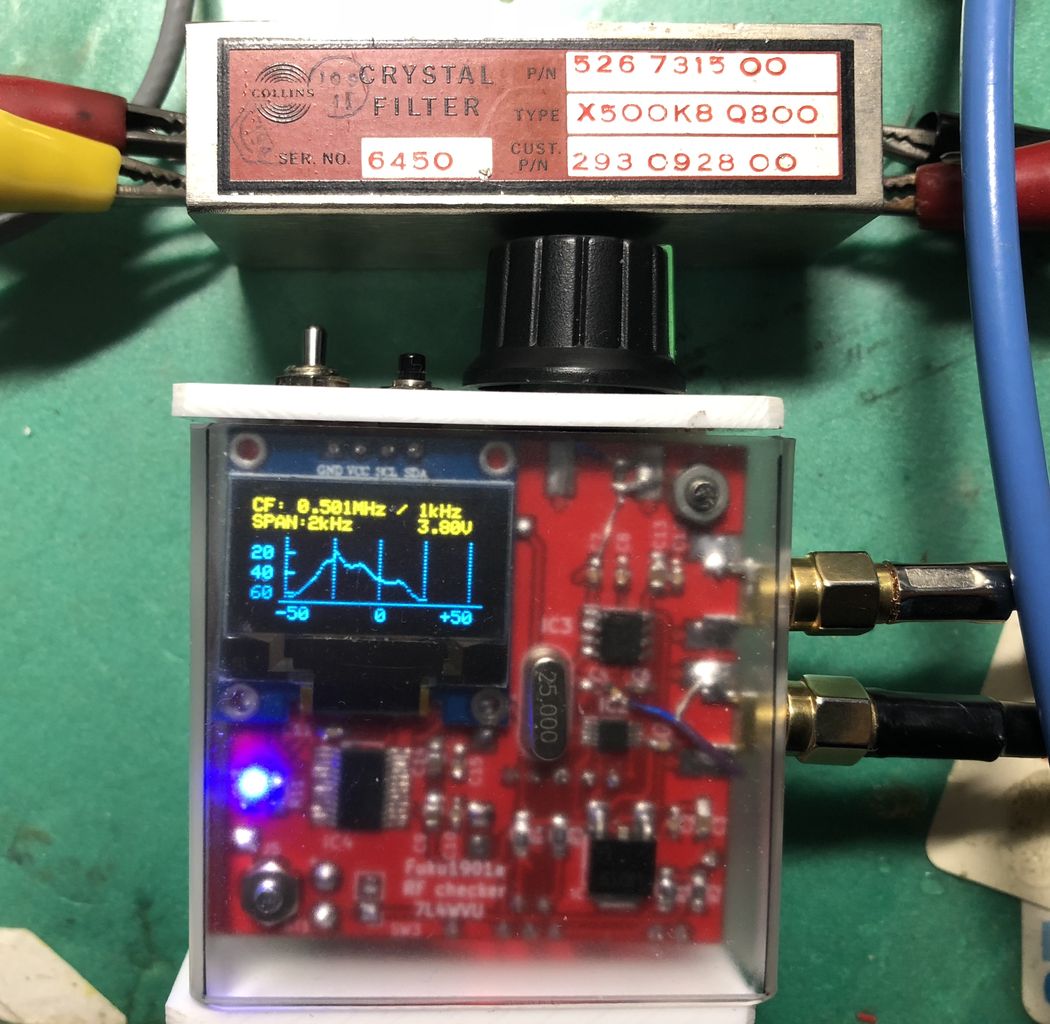

500kHz コリンズCWクリスタルフィルター
これは、マッチングが取る必要があるので上手く特性がみれてないです

1.4MHz LSB用水晶フィルター

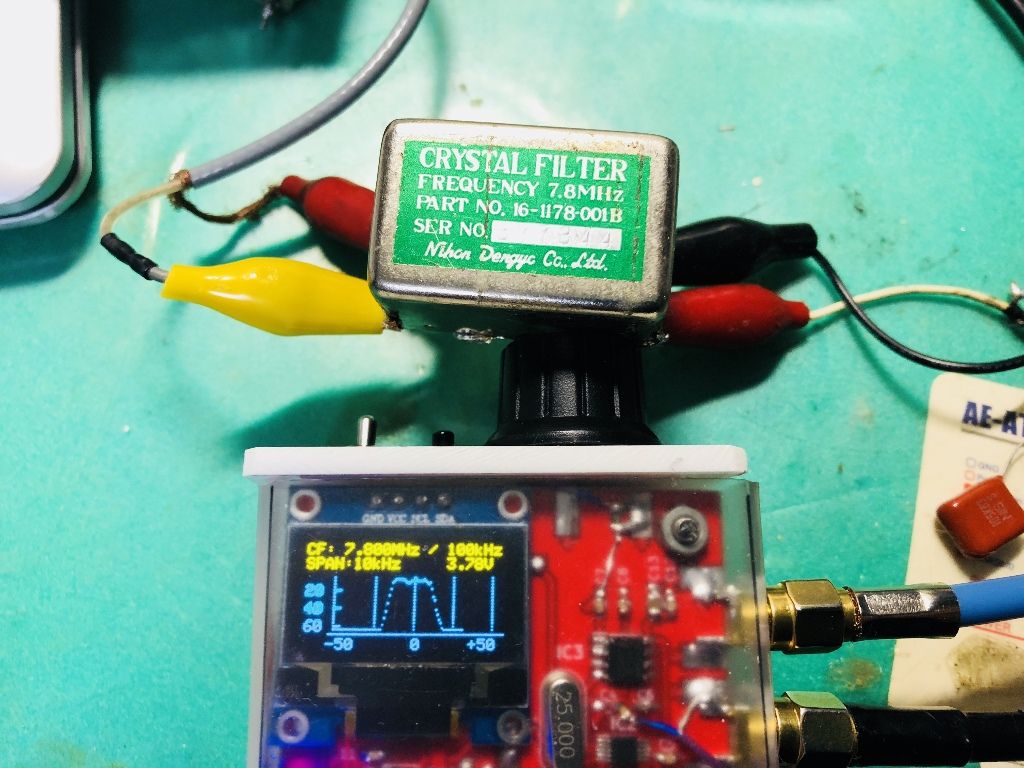

7.8MHz CB用 4.8k帯域 水晶フィルター

7.8MHz CB用 2.3k帯域 水晶フィルター

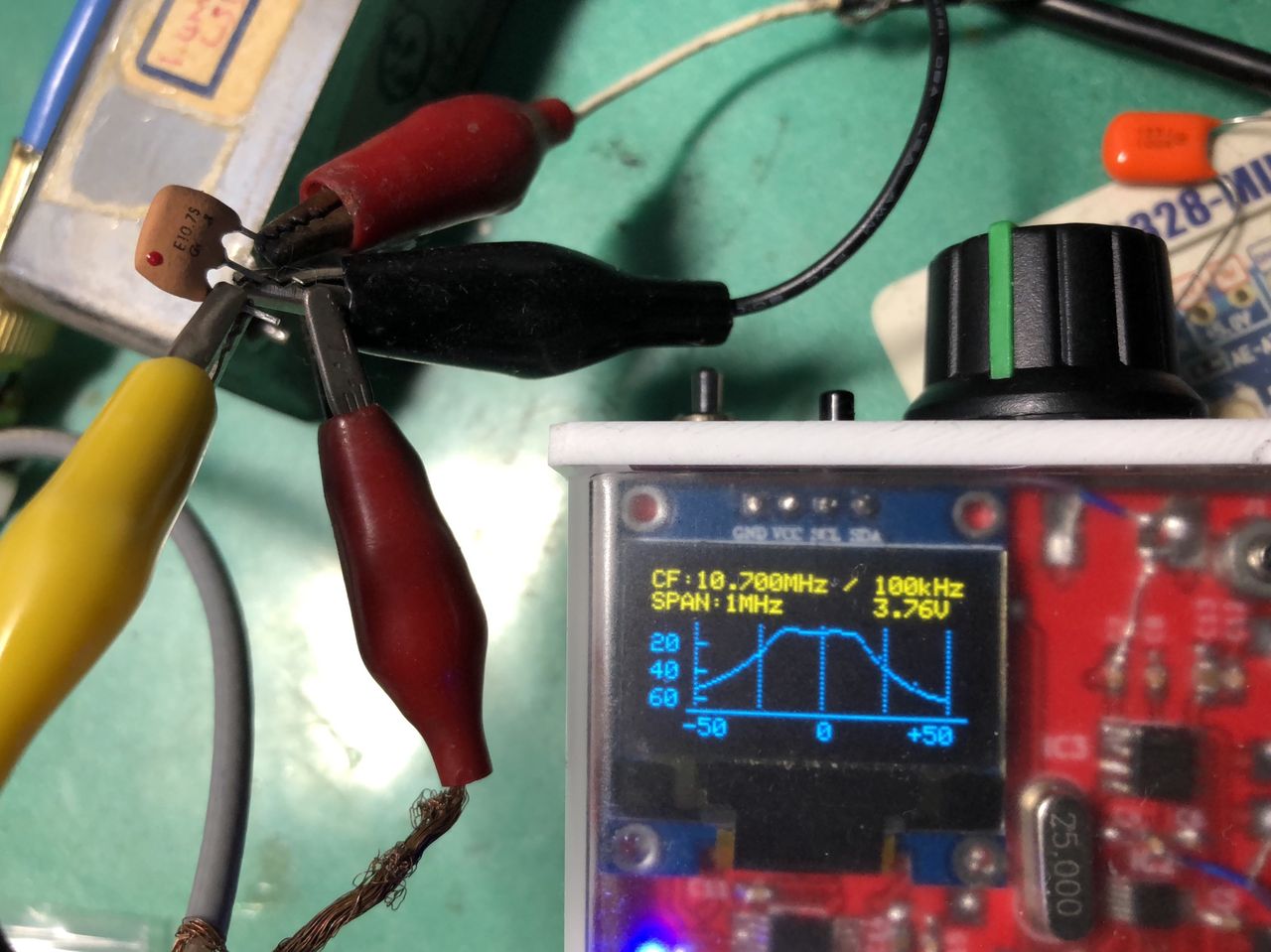

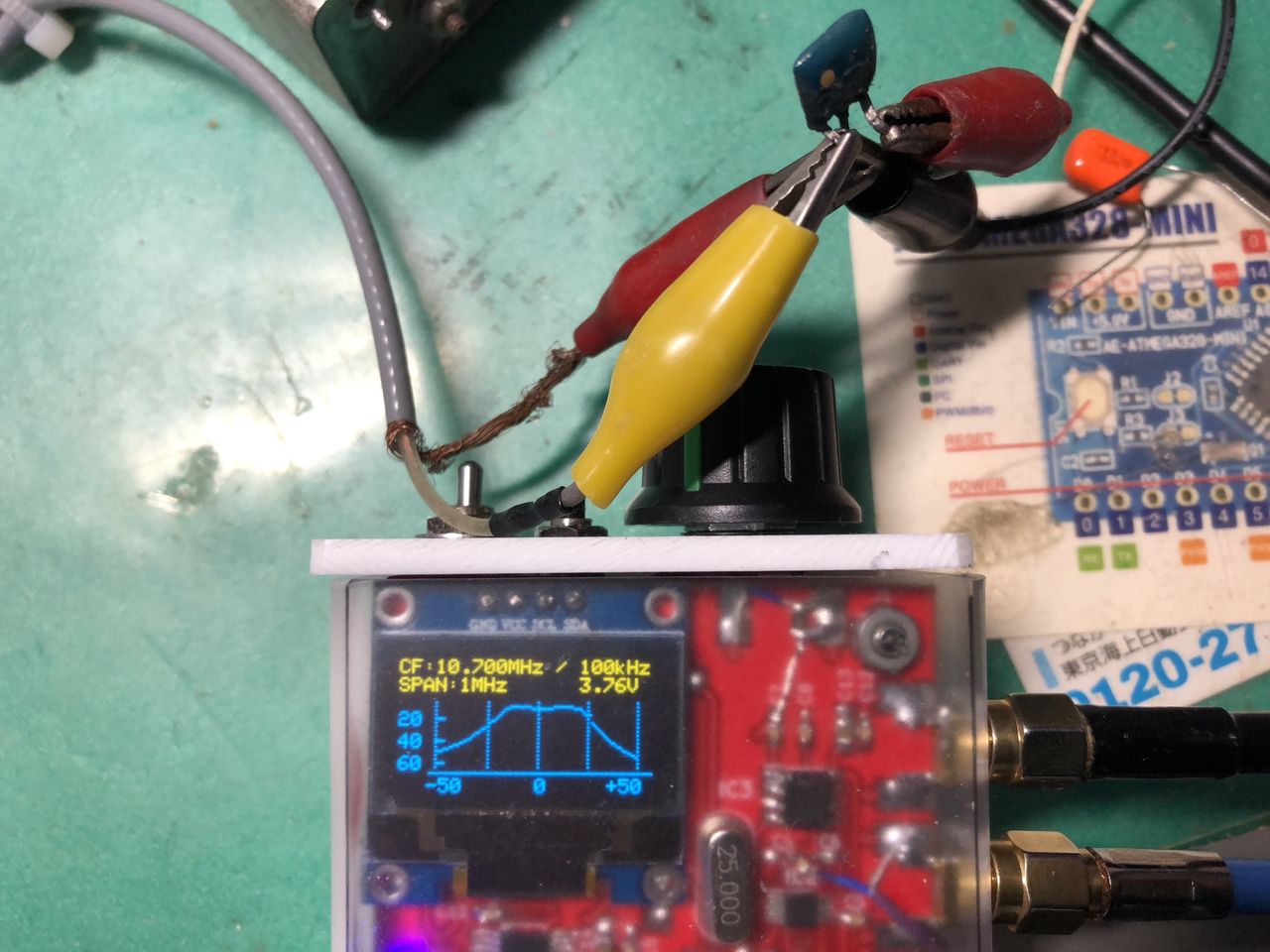

10.7MHz FM放送用セラミックフィルター

次回、水晶振動子やコイル、各種BPF、LPFの特性を取ってみたいと思います
