実験しないとわからないのですが、この前書いた共用フィルタで、7,10,18,21,50の5バンド対応トランシーバーができるかなと…

送信は、si5351で各バンド直接発振なのでIF漏れや、ミキサー出力スプリアスは心配は要りません。

しかし、出力が矩形波のため高調波はかなりのレベルになるので特性確認が必要ですね。

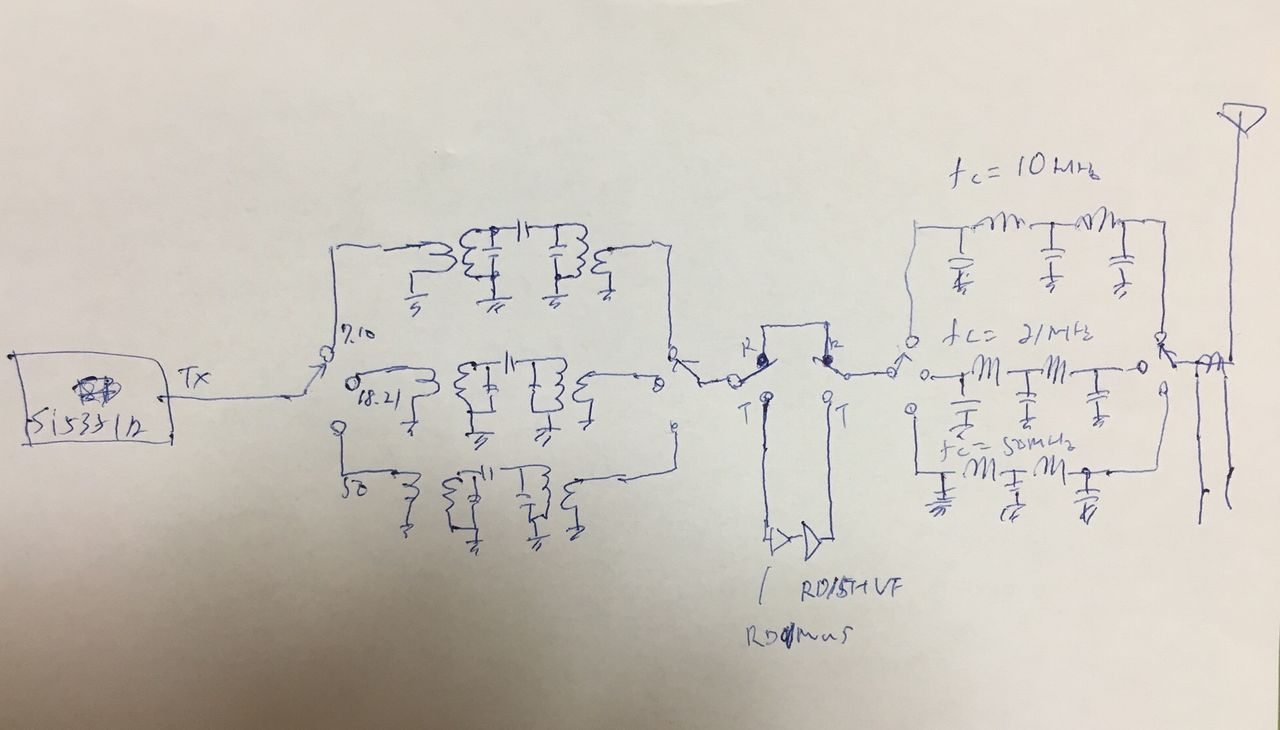

今回は、5W出力ということもありますので、下図のような回路でバラック実験をしようと考えています。

上手くノッチを組み合わせれば、14や24メガも追加できる可能性もありますので期待して…
