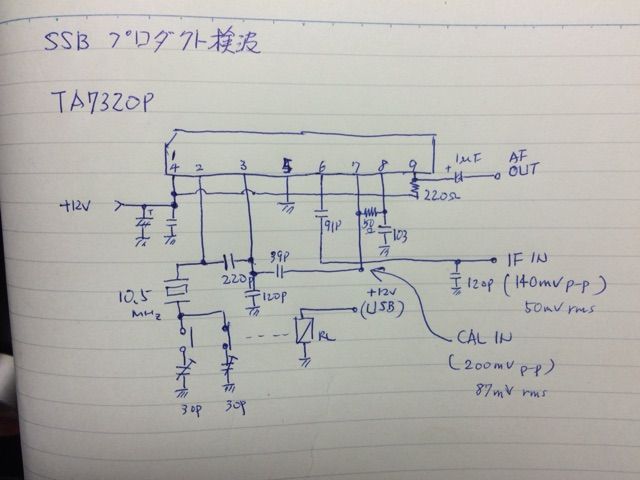

SSB復調は、いつもならダイオードなのですが、キャリア発振も必要でしたので、7320Pを使用しました。

ICを使う場合、大切なのはレベル管理。しっかりと規格表をながめてオーバードライブしないようにします。

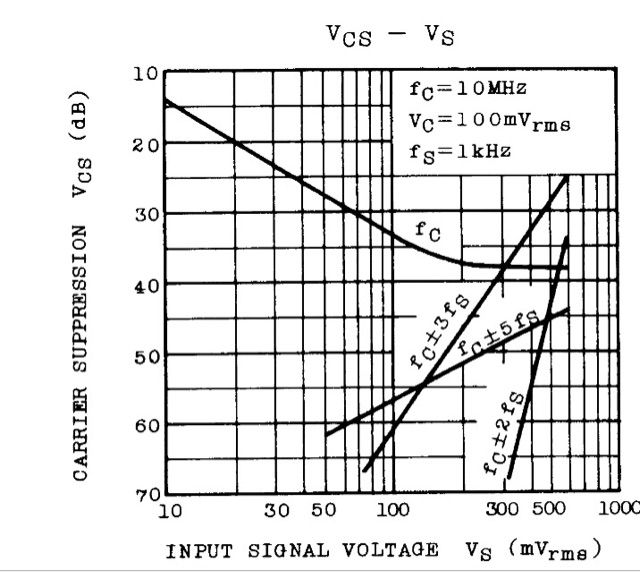

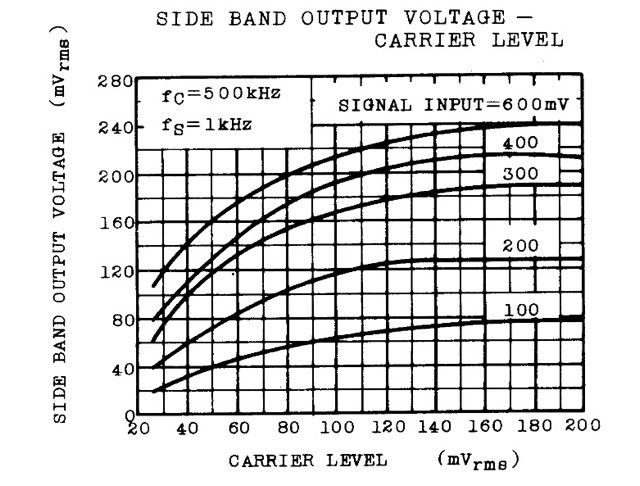

各レベルについて、出力の歪みをみながら最良点を探ります。今回は規格表のIMD特性から、キャリアレベルを100mV rmsとした場合、IF信号入力が100mV rmsを超えないように設定しています。このときのIMDは60dBとなります

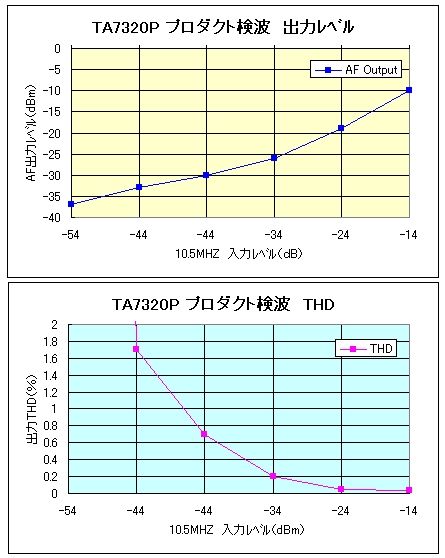

入力信号に対する検波特性を測定してみました。
