自分で長年使っているものですが、非常に便利に使えているので、基板と専用ケースを作ってみました。

本機は、ハイスペックのメーカー製受信機などでは特に不要と思いますが、近くに大電力の中波局がある場合、大きなアンテナを使用して簡易型の広帯域受信機などを使って受信する場合などは効果があります。

★注意事項:
大変申し訳ありません。中波のバリコンのつまみが、緩みやすいとご指摘がありました。

→中のシャフトが空回りしている場合は、一旦、つまみを外して頂き、バリコンのシャフトの延長部分の取り付けネジを締め直してください。後、なるべく強い力でバリコン回転範囲以外に回さないようにご注意ねがいます。

★ケースの開け方は、背面のSMAコネクタの固定ネジを外して、上蓋を後方にスライドすれば開けることができます。

IMG_E2461


IMG_E2462




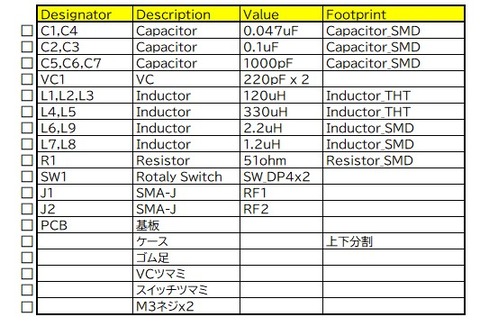

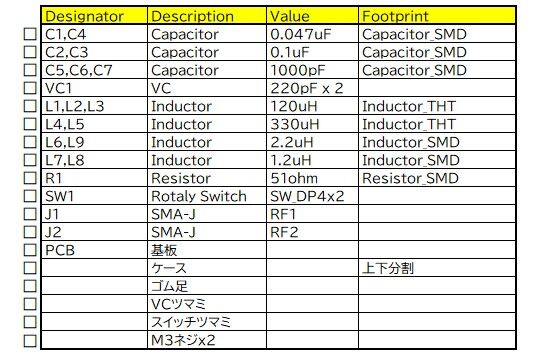

1.仕様

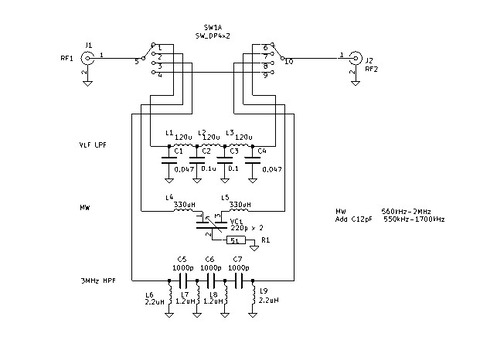

仕様は、受信機の入力に接続して、4回路のスイッチで以下のフィルターを切り替えることができます。

●切り替えSW
 ①VLF(70kHzのローパスフィルター)

 ②MW (パンドパスフィルター、通過周波数を560kHz~2000kHzないで可変できます)。別途コンデンサを追加することで530-1600kHzくらいにも変更可能

 ③SW (2MHzのハイパスフィルター)、主に強力な中波局の電波を減衰させます

 ④THRU  バイパスモード

●入出力コネクタ、インピーダンス SMA-J、50オーム

●外観サイズ WxDxH = 78 x 64 x 27 突起物除く

●重量 82g

●電源 不要です


2.各切り替えにおける通過特性

①VLF...70kHzのローパスフィルターです。中波局などの強力な電波を阻止することができます

IMG_2453



②MW...中波帯のバンドバスフィルターです。狭帯域の通過特性を持ち、パネルの左側のツマミをまわすことで受信周波数付近のみを通過させることができます。下の写真は、中波帯の下、真ん中、上側の周波数の特性です(写真の横軸は、10kHzから5MHz)

受信フィルター

③SW...強力な中波帯の妨害波を減衰させるための3MHzのハイパスフィルターです。
IMG_2455


④THRU バイパスモードです
IMG_2454


3.その他
本機は、イベントなどで頒布しようと考えておりますので、見かけましたらよろしくお願いします
