0-500メガまでの入力リターンロスです。
HFでの使用は厳しいかも
HFでの使用は厳しいかも
RD15HVF1の入力インピーダンス

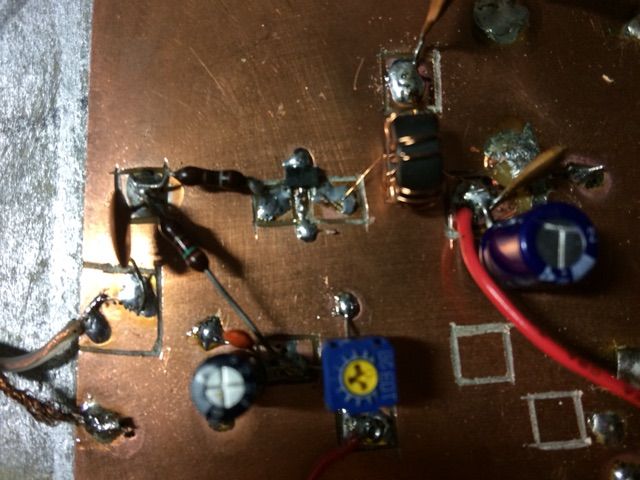

三菱のVHF用FETの入力リターンロスとインピーダンスを0-50メガまでみてみました。入力に1:4のトランスをいれております。
30メガくらいがよいのですが、それでもvswrは3。やはり、低い周波数ではあまりよくないです
30メガくらいがよいのですが、それでもvswrは3。やはり、低い周波数ではあまりよくないです
スミスチャート目盛板を作る
古いネットアナ用にスミスチャートの板を作ってみました。インクジェット印刷可能な透明シールにスミスチャートをコピー印刷。アクリル板にはってみました。
これなら、いろんなスケール板が作れますね。リターンロスでリファレンスの線を太くしたものとか、周波数やレベル軸をあらかじめ印刷しておけば、写真撮影のとき便利かと。
