2019年12月

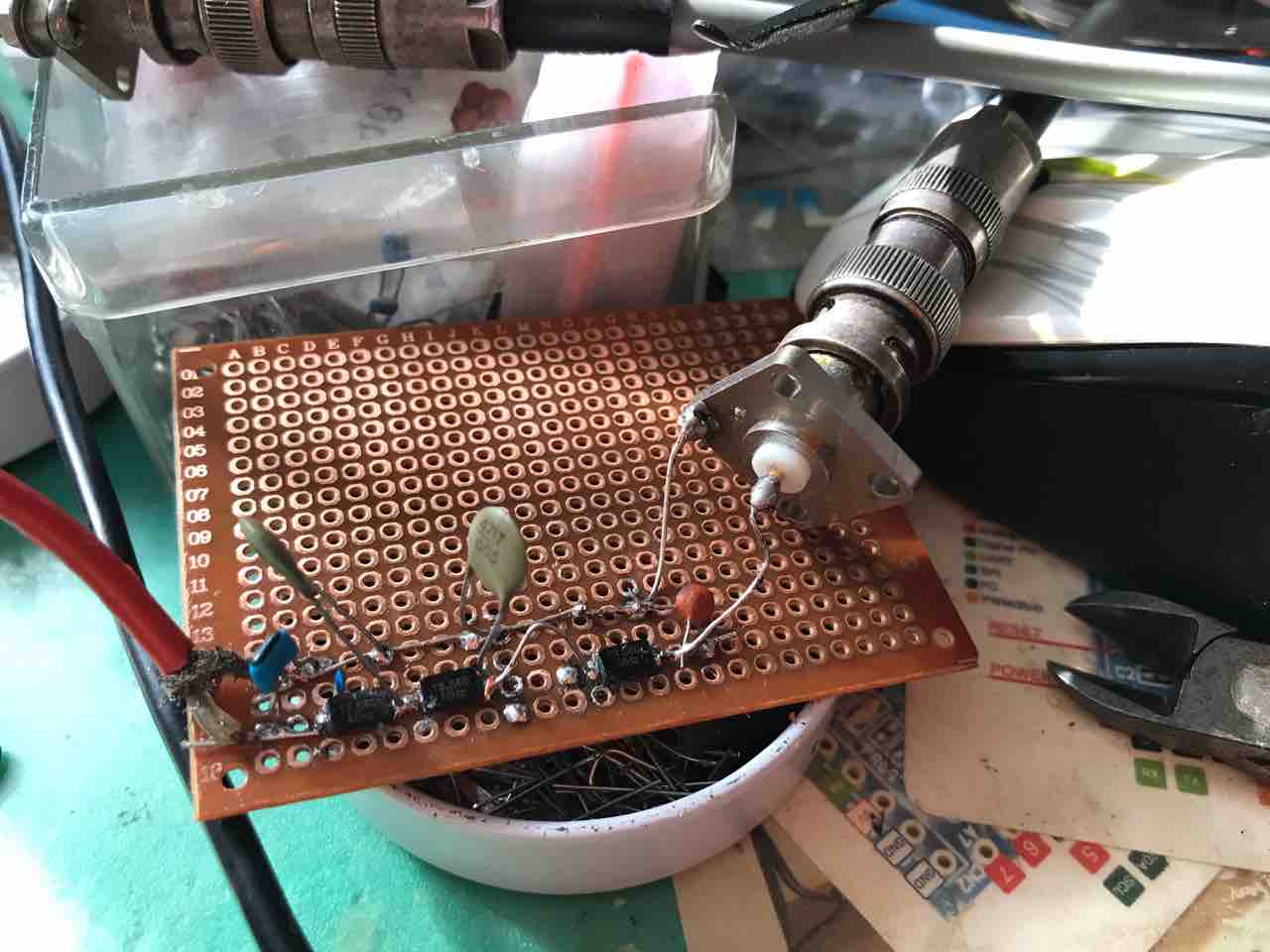

表面実装で半田付けが簡単そうなものをお試しで購入しました。

少し大きめですが(^^)

IMG_1674


データーのみ置いておきます。
FullSizeRender

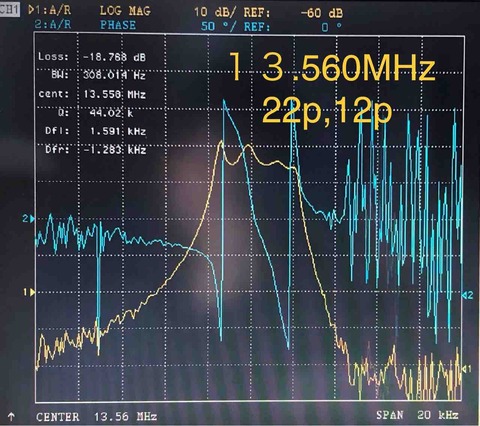

4素子ですが、AMとSSBで使える4kHz幅でちょうどセンターが切りの良い周波数になっていますので、使えそうです。

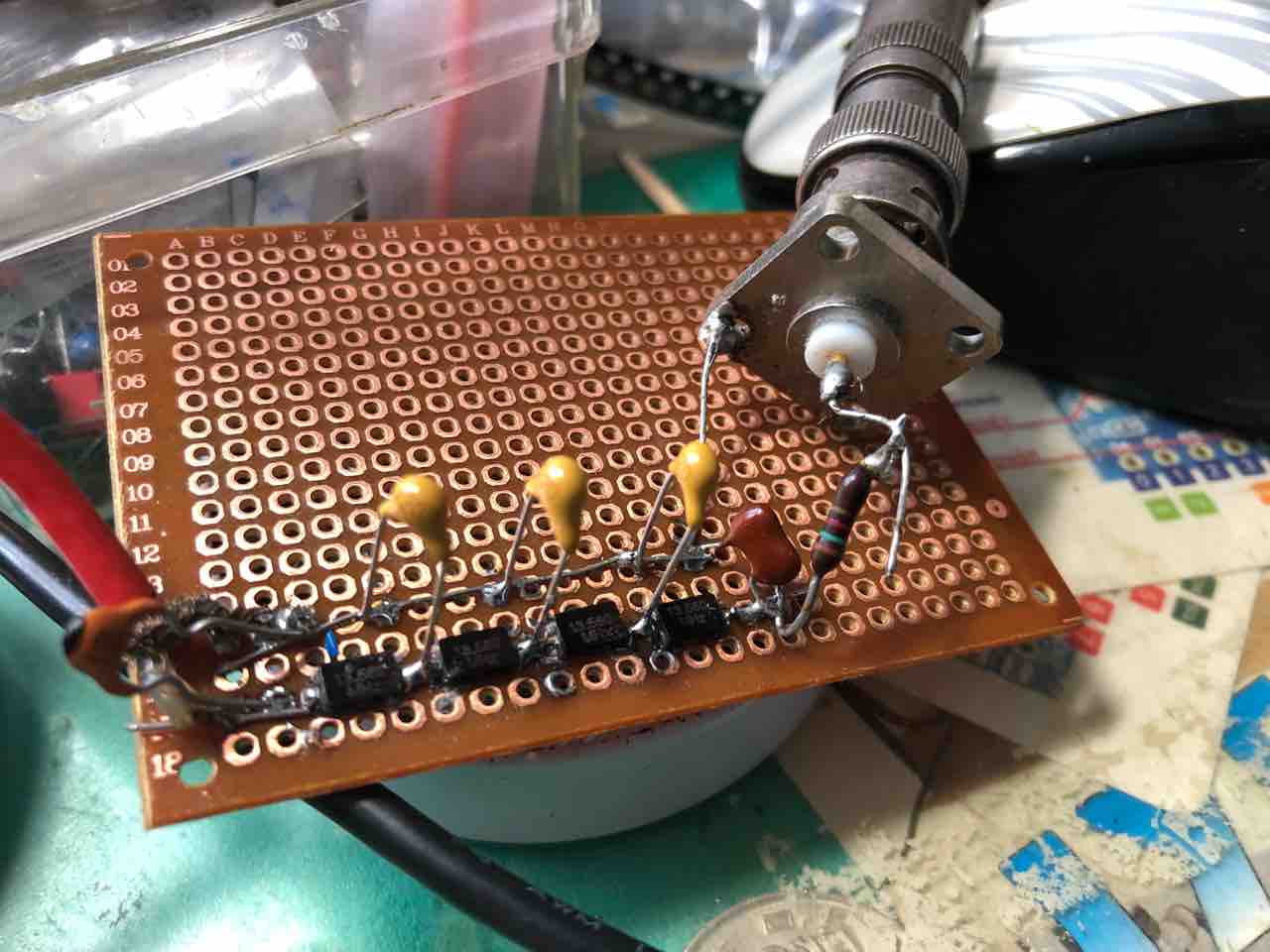

次にCWフィルター。帯域が狭すぎるかも…

IMG_1358
FullSizeRender


次に段数を減らしていきます。

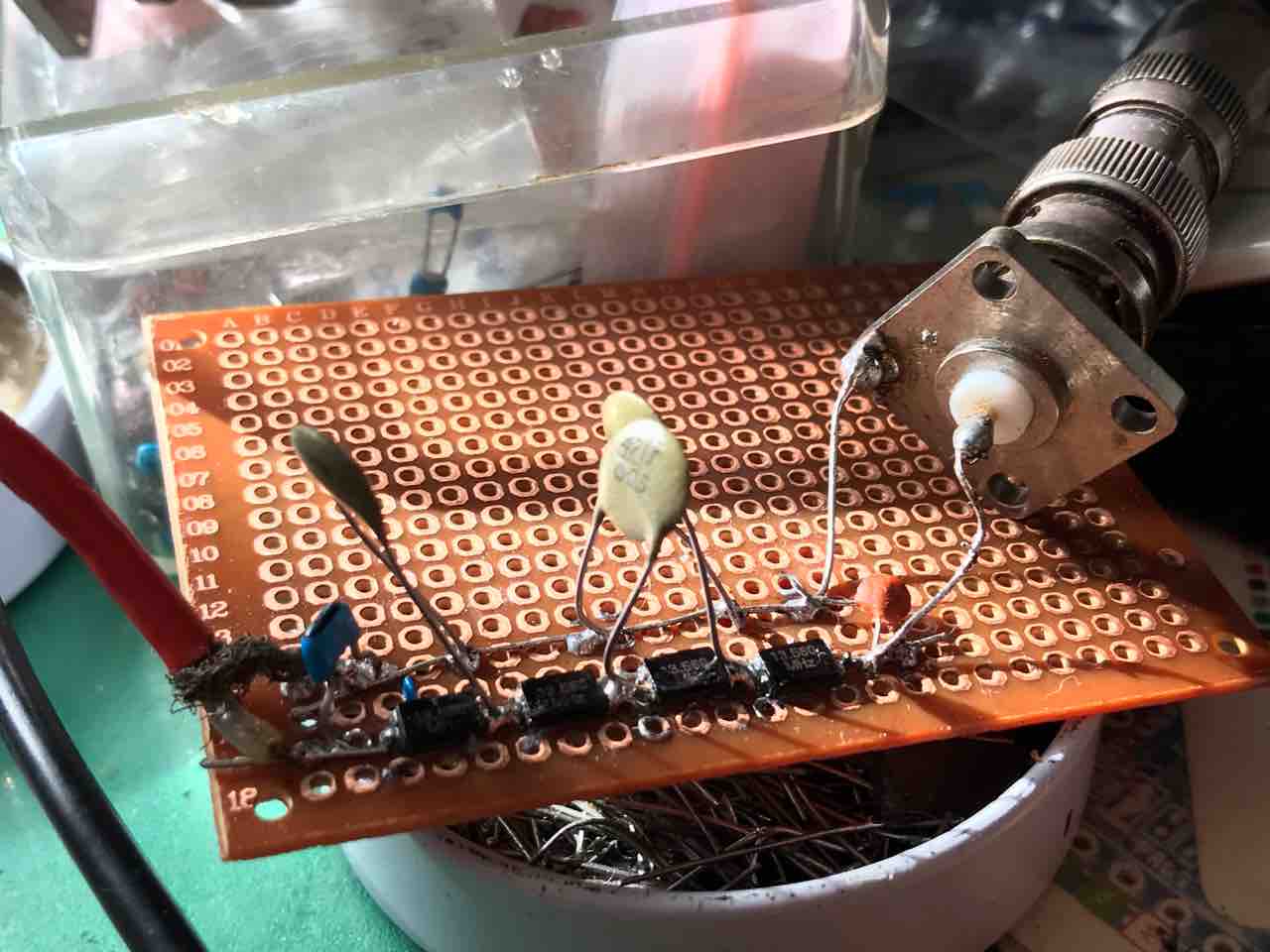

3ポールです。

IMG_1359
FullSizeRender

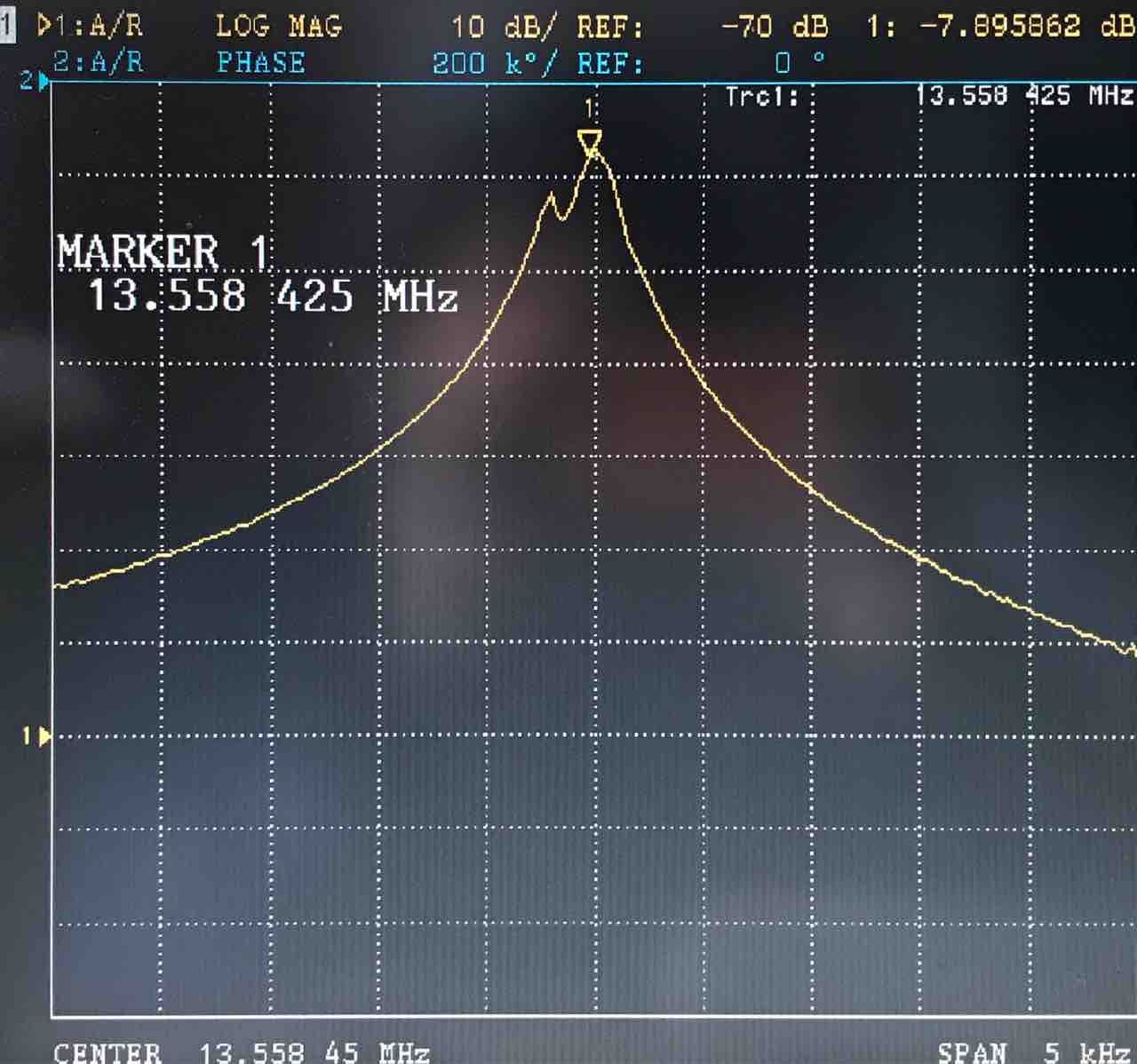

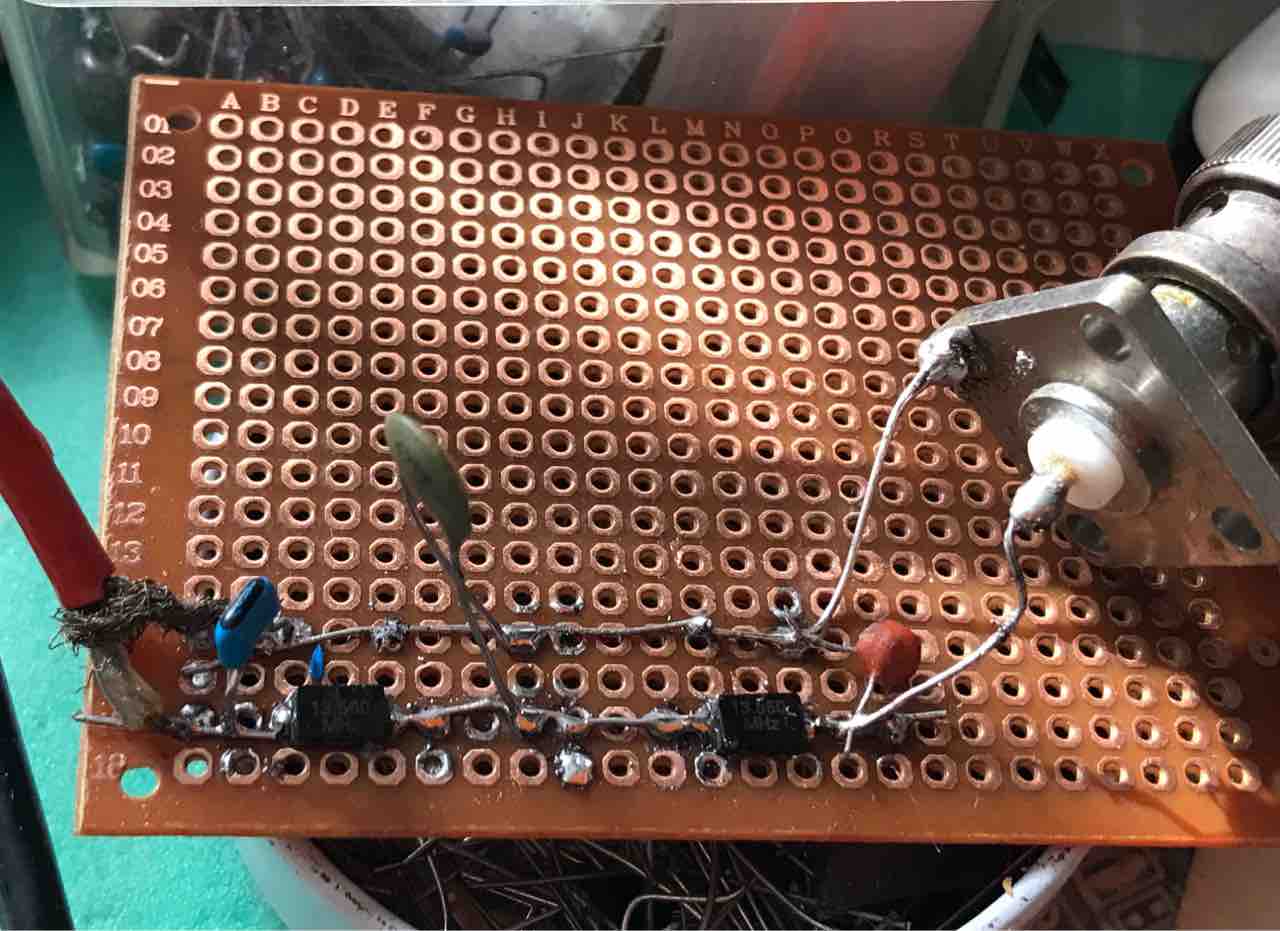

次に2ポール。ピークが綺麗でないので、これは駄目かな

FullSizeRender
FullSizeRender


今週末は、お天気が良かったので、お庭でアンテナの性能確認をしました。

フルサイズの半分以下の1.1mロッドアンテナでどのくらい特性が劣化するかの確認です。

発振器は、自作アンテナアナライザをスイープスパンをゼロにしています。

受信機は、受信電界強度をdBμで読み取れるCBスキャンです。

FullSizeRender

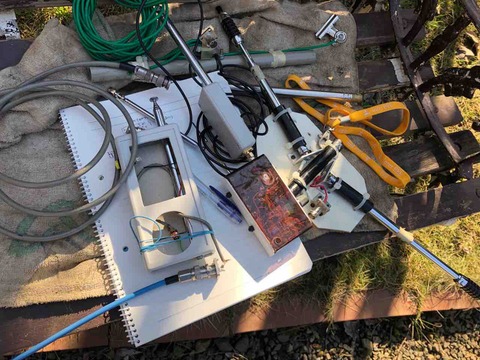

比較するアンテナは、以下のものです。

1. 50cmくらいのロッドアンテナ
2. GAWANTもどき 1.1mロッド
3. 本機 1.1mロッド、マッチング付き
4. フルサイズ垂直ロッドアンテナ、ラジアル付
5. 短縮V型ダイポール

FullSizeRender


測定結果です。
実際は給電点の高さや周辺との影響度合いがアンテナによって違いますので誤差はあります。

しかし、データーからみるとフルサイズのロッドと比べて3dB程度の劣化ですのでなんとなく使えそうなことが確認できました。



1. 50cmくらいのロッドアンテナ:  40dB

2. GAWANTもどき 1.1mロッド:  56dB

3. 本機 1.1mロッド、マッチング付き: 57dB

4. フルサイズ垂直ロッドアンテナ、ラジアル付:
  60dB

5. 短縮V型ダイポール:  64dB



実験の写真です

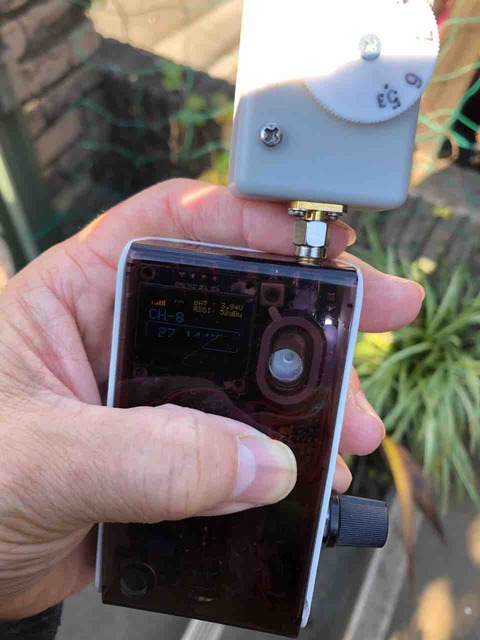

現在製作中のトランシーバー。1.1mロッドアンテナ。
FullSizeRender

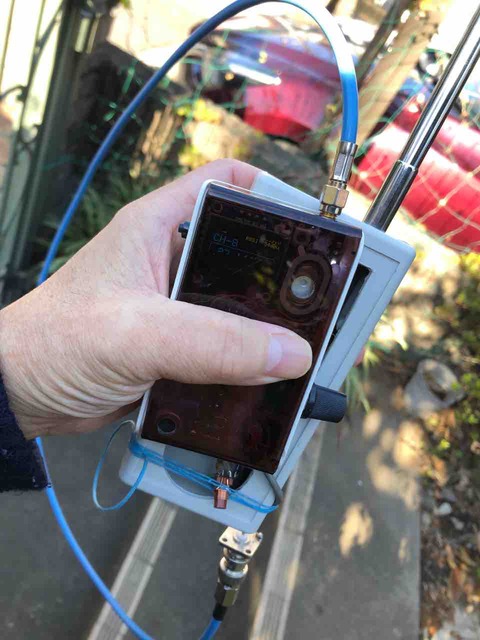

GAWANTもどき
FullSizeRender

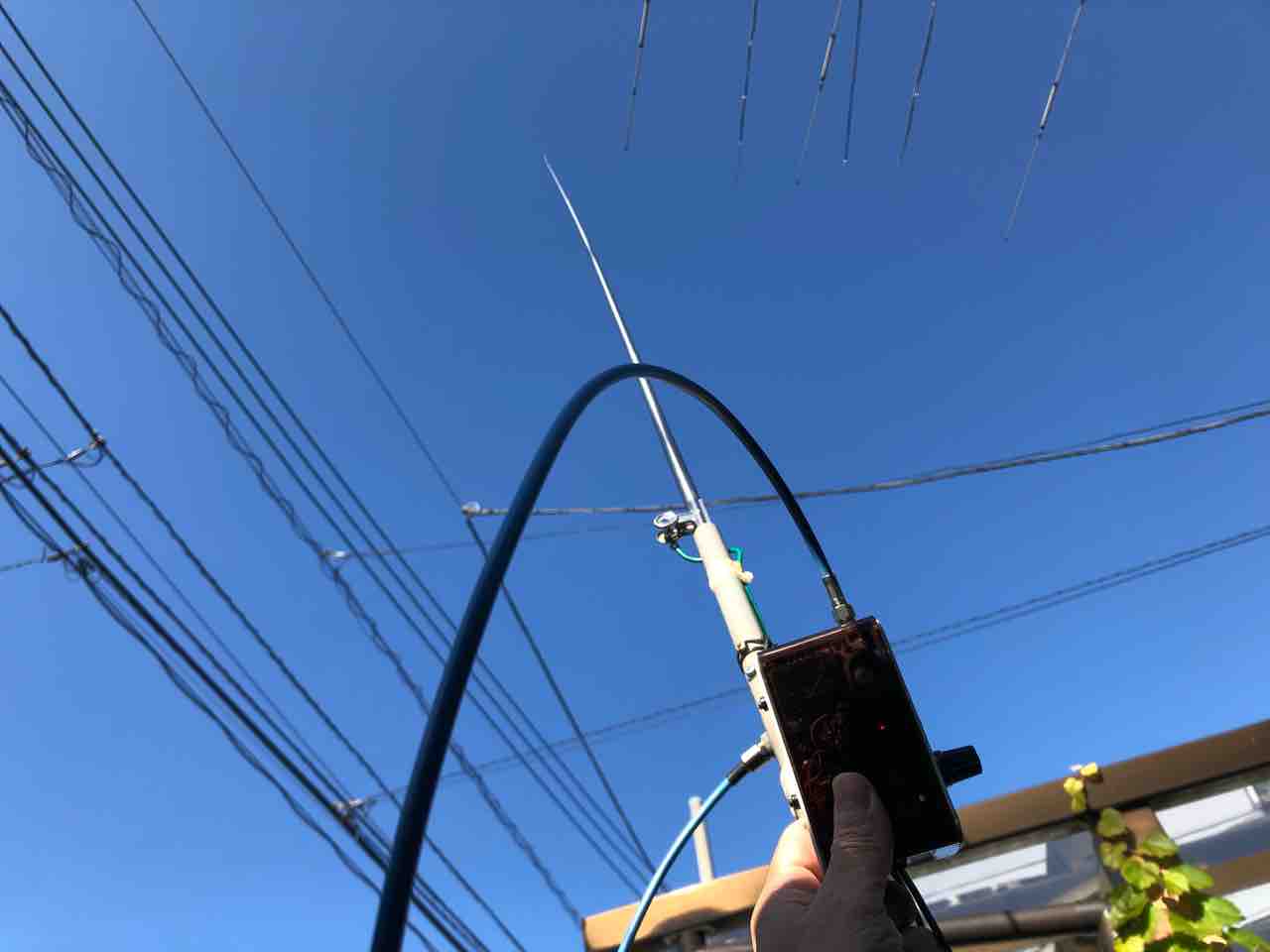

フルサイズのロッドアンテナ
IMG_1481

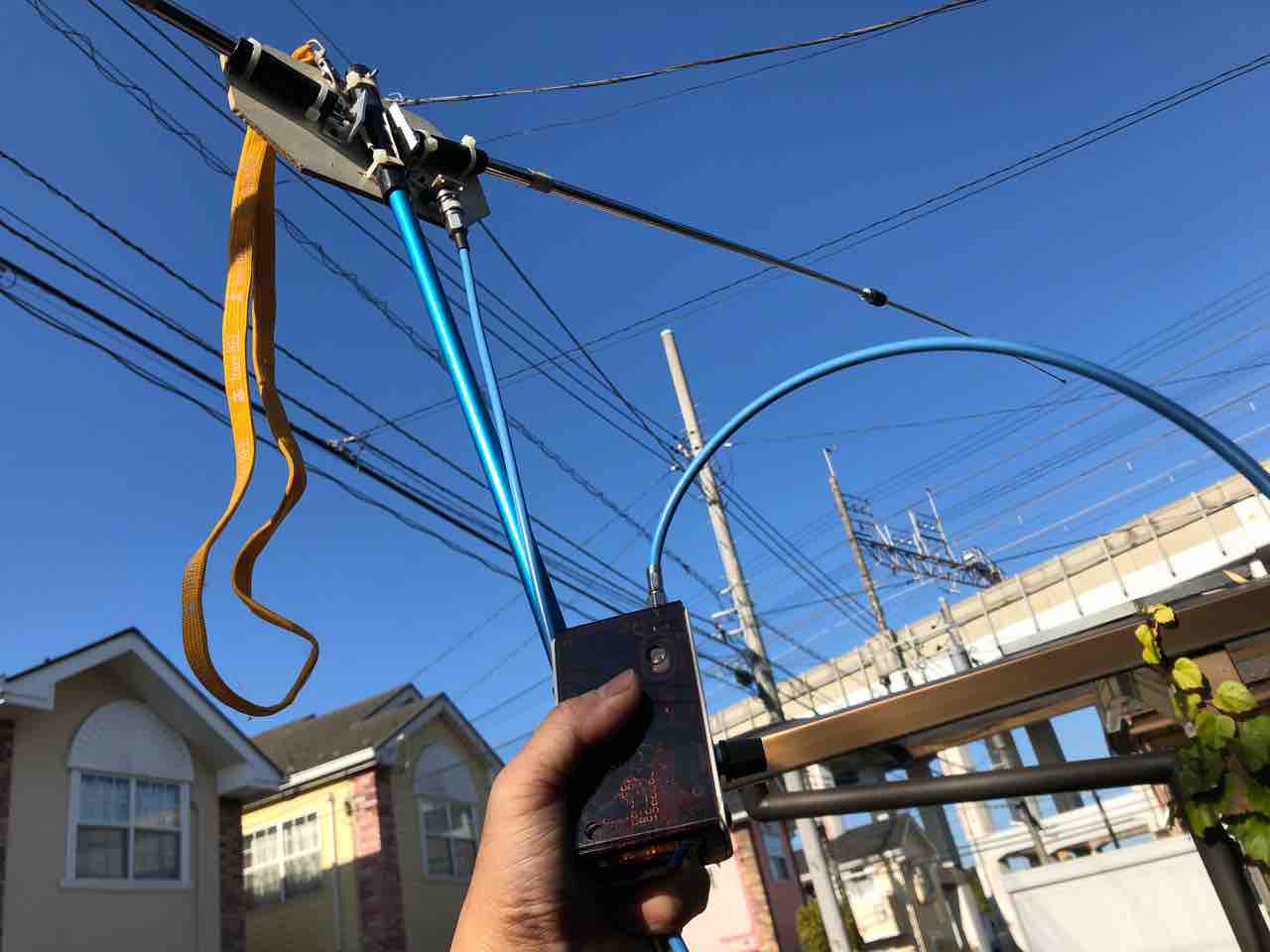

ダイポール
IMG_1489
