3/22-24と取り駆け足で南九州を回ってきました。



3/22 早朝のLCCで大分へ。そこからはレンタカーです。

血の池地獄をみて、大分市内の大分府内城へ。

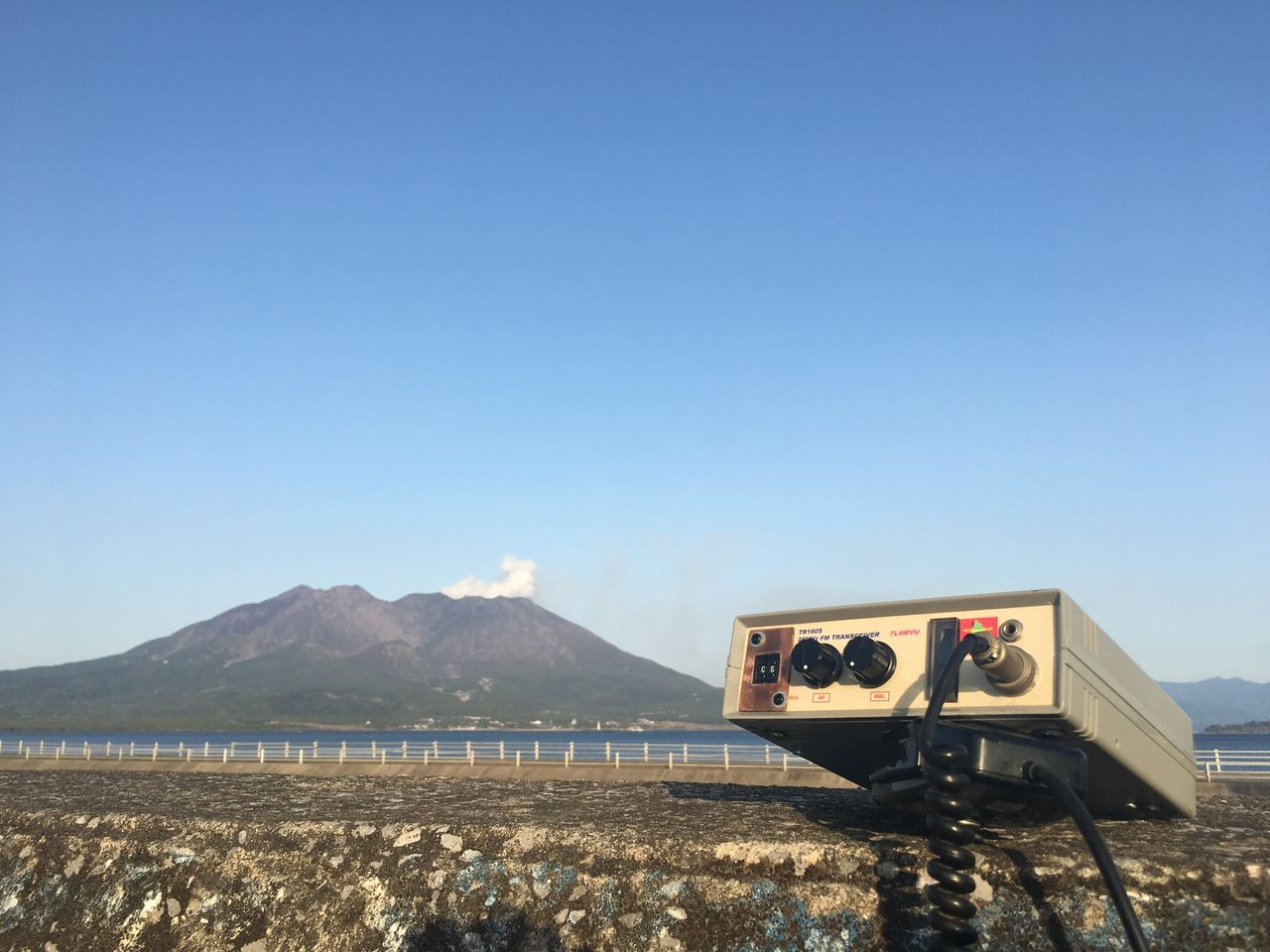

無線は、殆ど運用時間が取れないのでモービルの自作機 29FMとマグネット基台とホイップを持参。

運転しながらメインをワッチしてました。大分市内では、地元ローカル同士の交信が聞こえましたが交信はできませんでした。

その後、滝廉太郎 荒城の月の舞台の岡城をまわり、熊本まで。

23日は、早朝に徒歩で満開近い桜を見ながら熊本城を一周。

お天気も良く最高でしたが、震災の被害は予想より大きく、手付かずの崩れた石垣がたくさんありました。

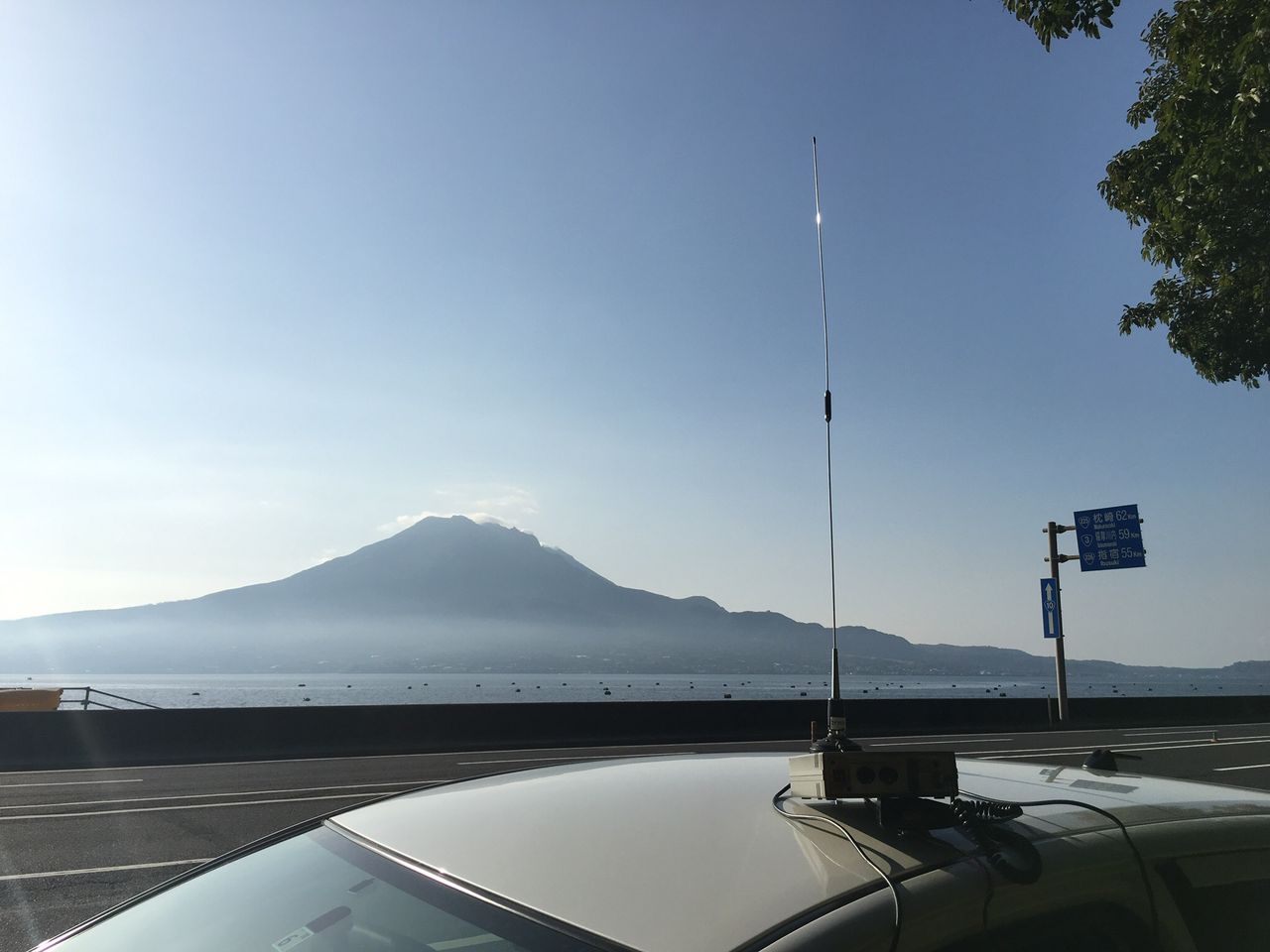

そこから人吉城を見学して、鹿児島 鶴丸城へ。桜島もバッチリみえました。

24日は、大分までの長距離ドライブになりますので、早朝に出発、途中で日南の飫肥城を回って、宮崎 鵜戸神宮、青島へ。

その後、東九州自動車道を北上、大分空港へ。

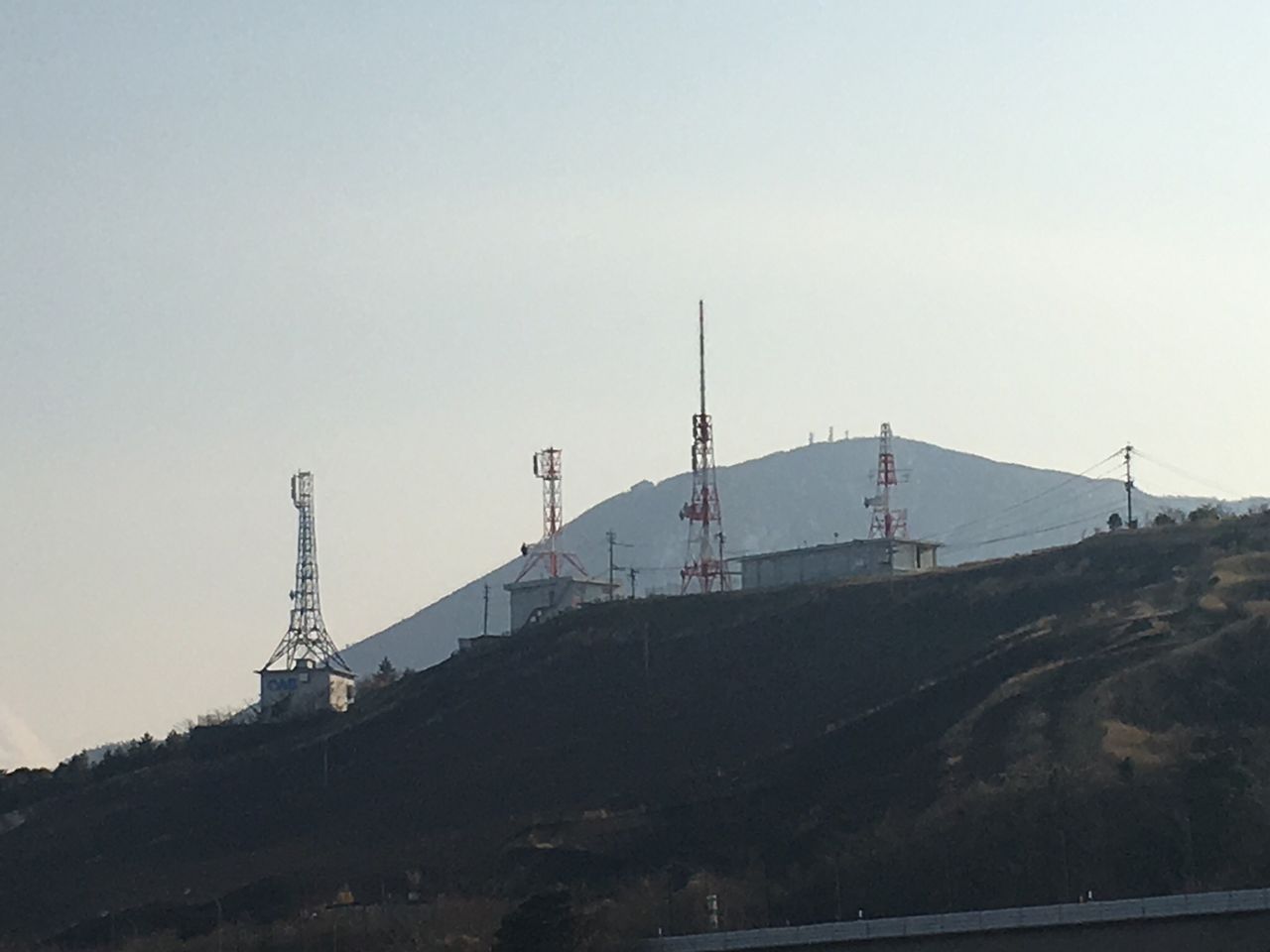

写真は別府の十文字原テレビ送信所です。

かなりの長距離ドライブとなりましたが、目的のお城は予定通り見学でき、百名城も99城制覇、残り１つとなりました。

[https://taste.blogmura.com/ham/ranking.html その他趣味ブログ アマチュア無線]

タグ ：

工学

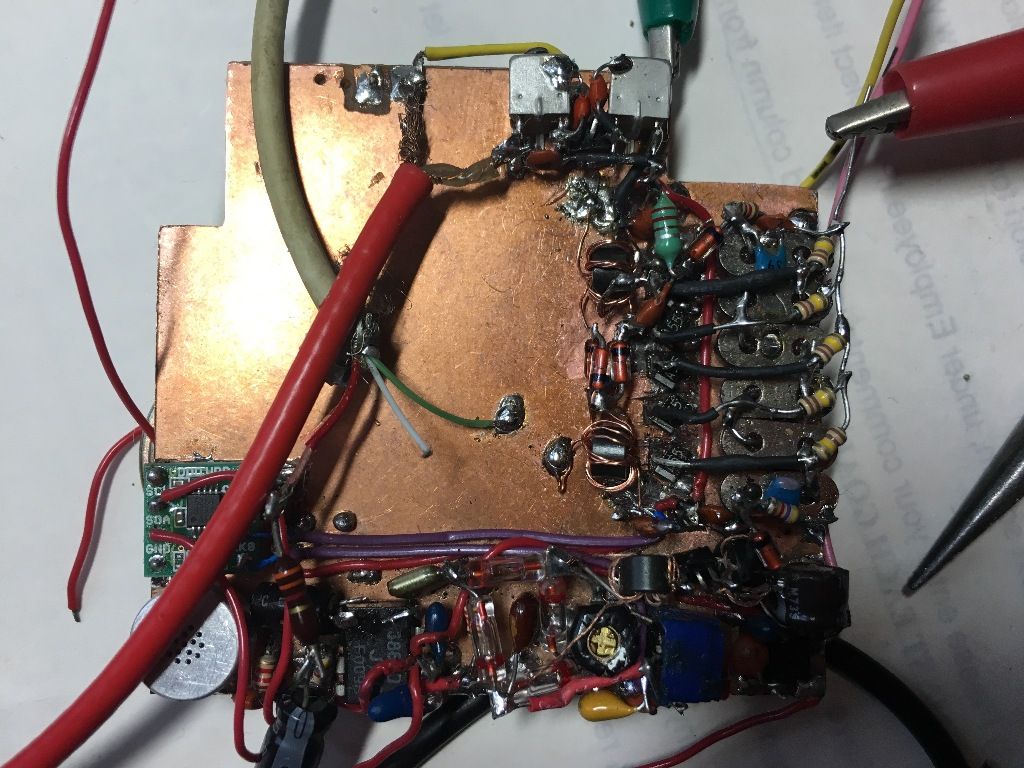

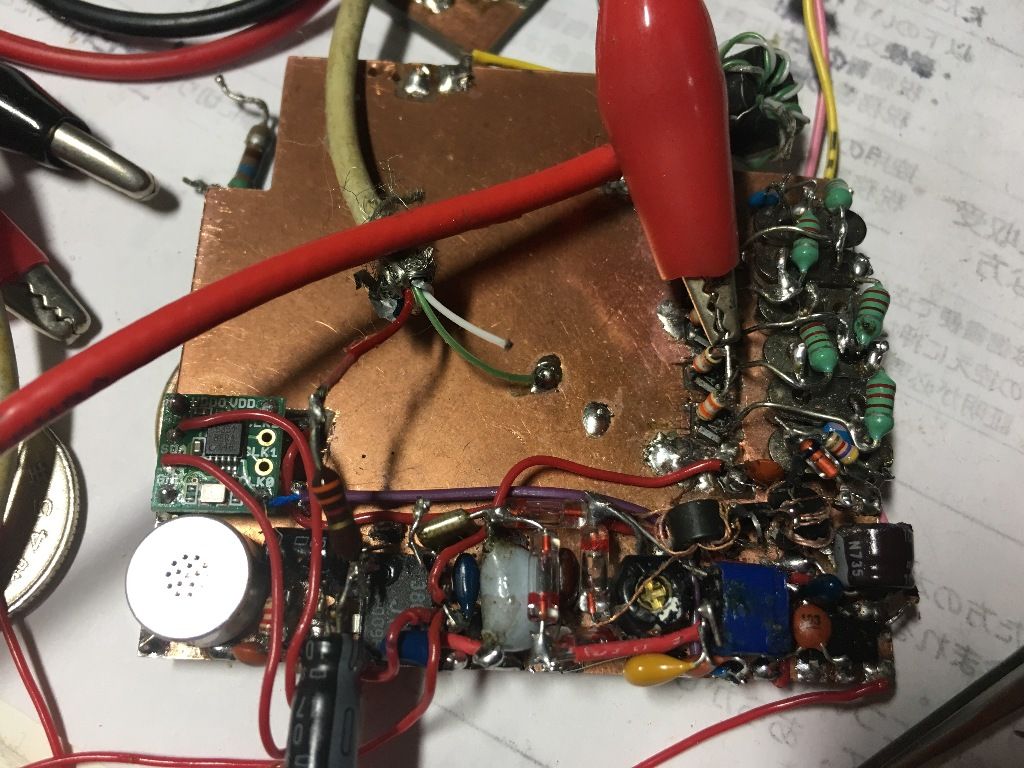

雪の休日なので朝からカセトラの製作をしました。

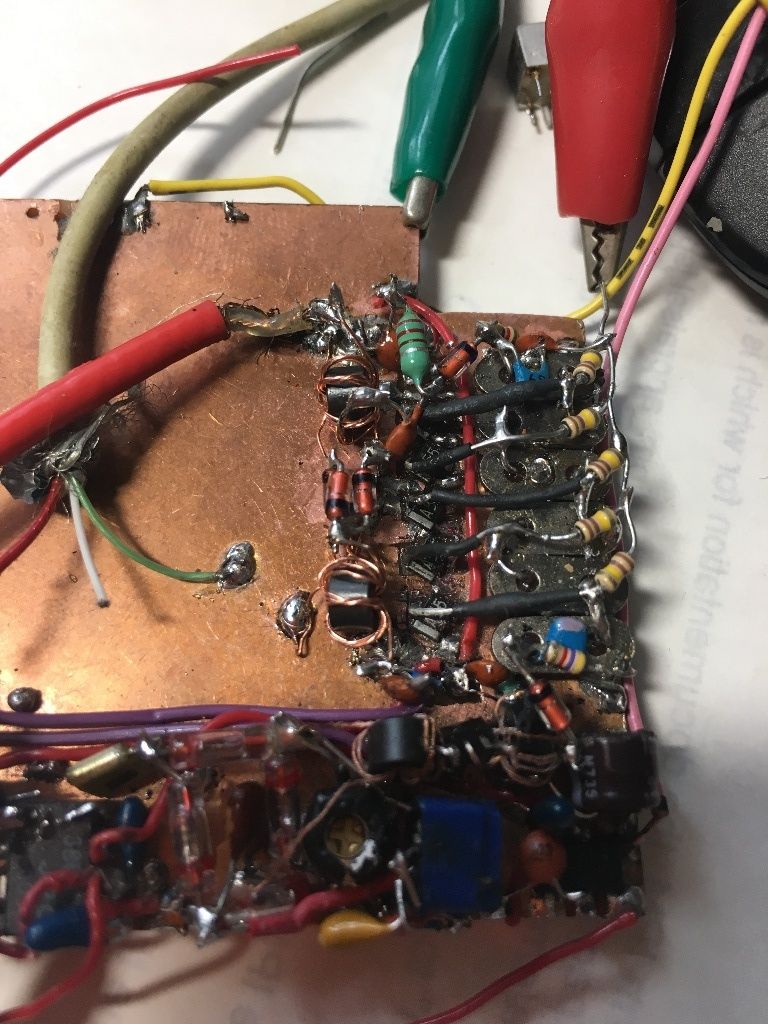

まずは、送信ミキサーは、ダイオードDBMです。

スイッチングダイオードで軽く組んでいますが、送信ミキサーはICだとレベル管理が難しいので、ほぼこういう作り方をしています。

しかし、場所を取りますね～

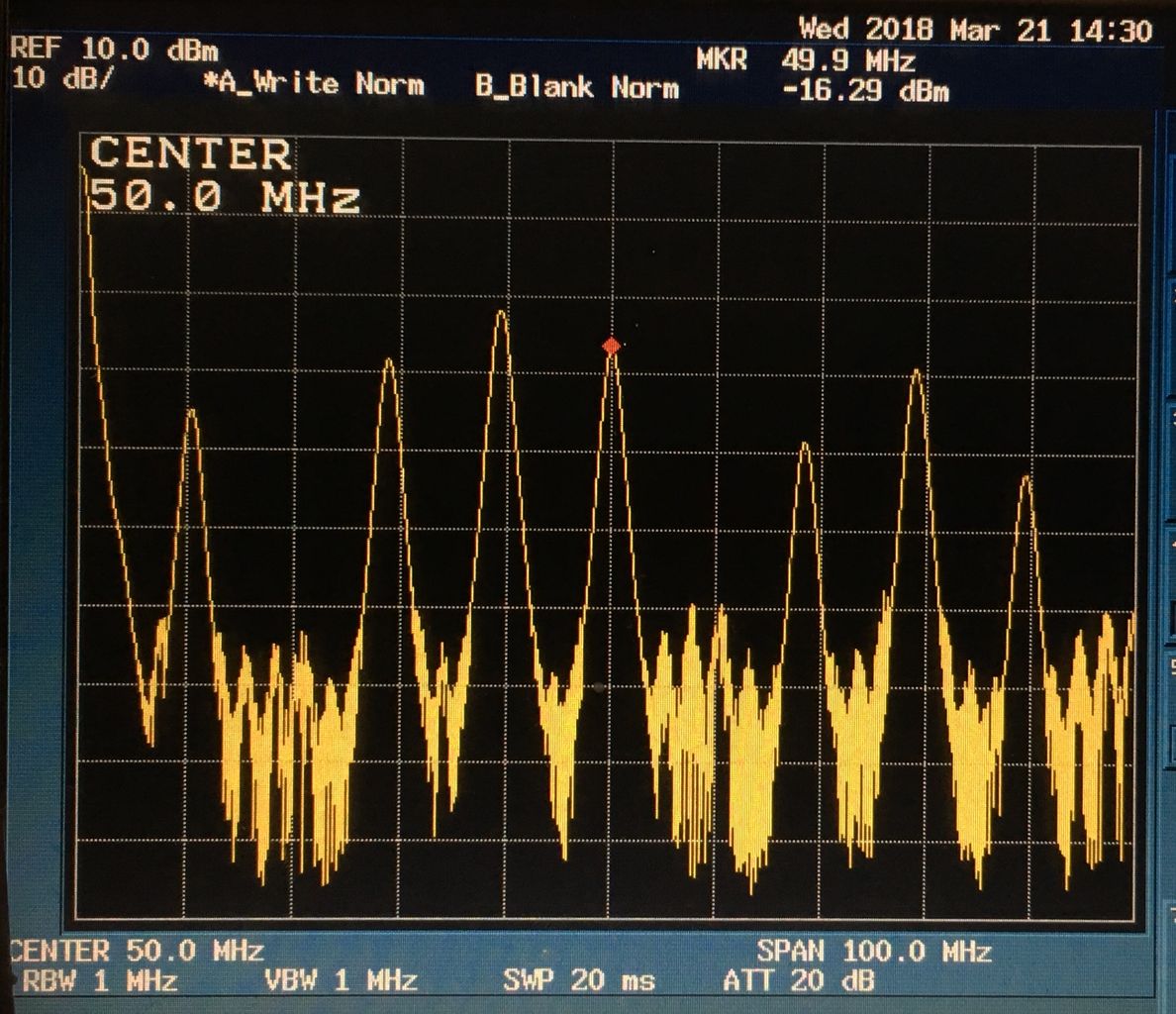

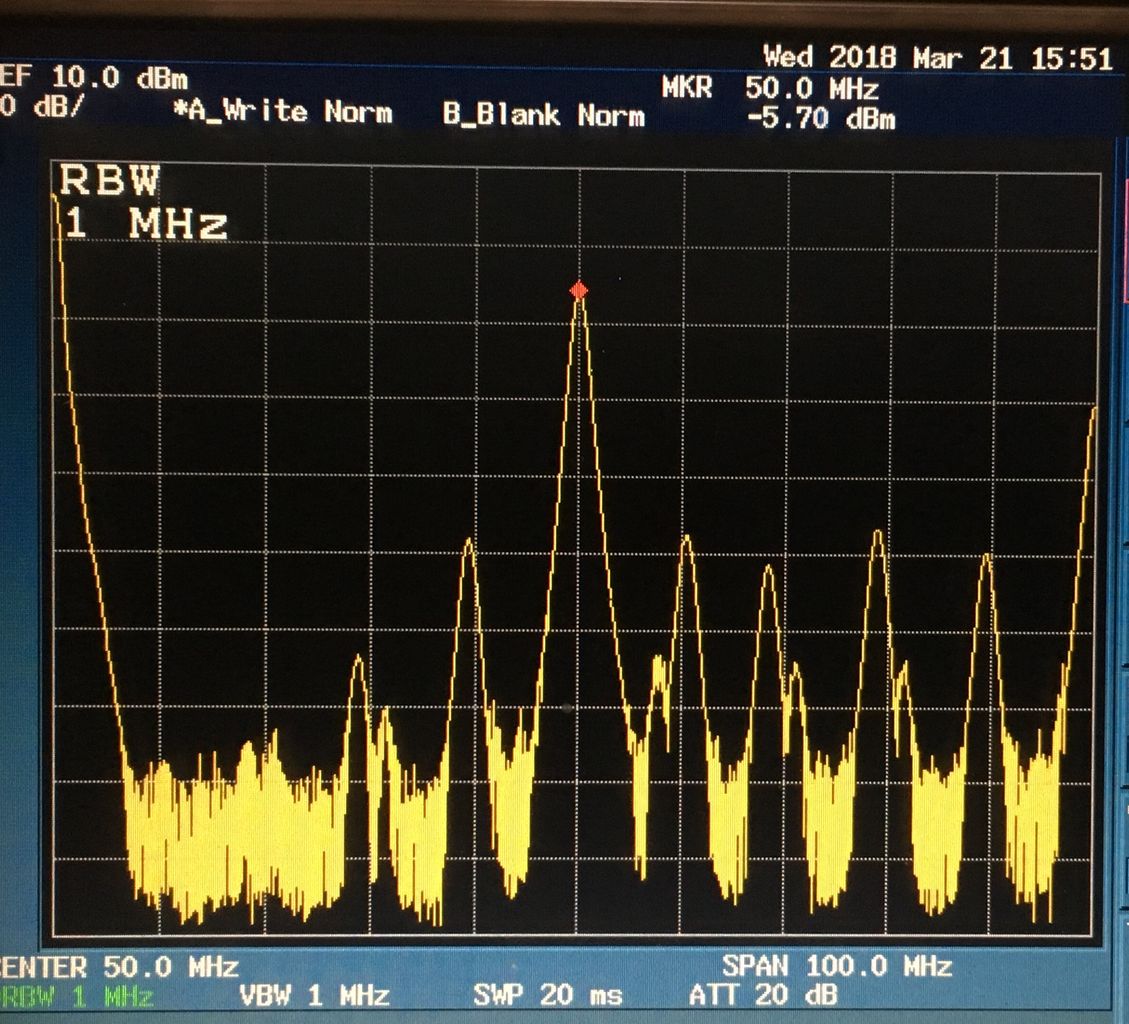

スペアナは0-100メガスパンで、ローカルは、50メガ-10.5メガとなります。

そのあと、送信アンプを通しながらフィルタリングしていきます。
まずは、一段めの出力です。

[https://taste.blogmura.com/ham/ranking.html にほんブログ村 アマチュア無線]

タグ ：

工学

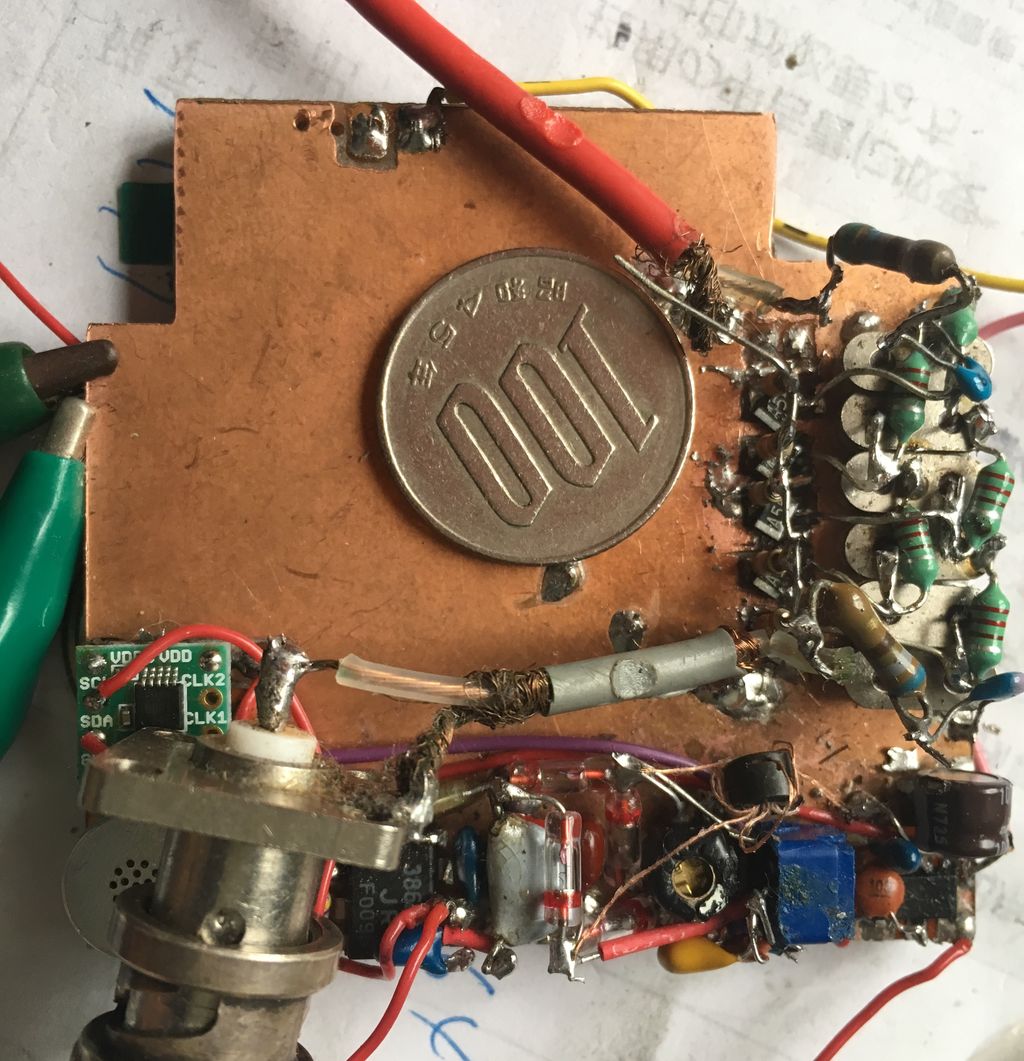

フィルターができたので送信特性をみました。

バラモジ出力は、-30dbm。一段FETで増幅したあと、ダイオードSWを通り水晶フィルタ。

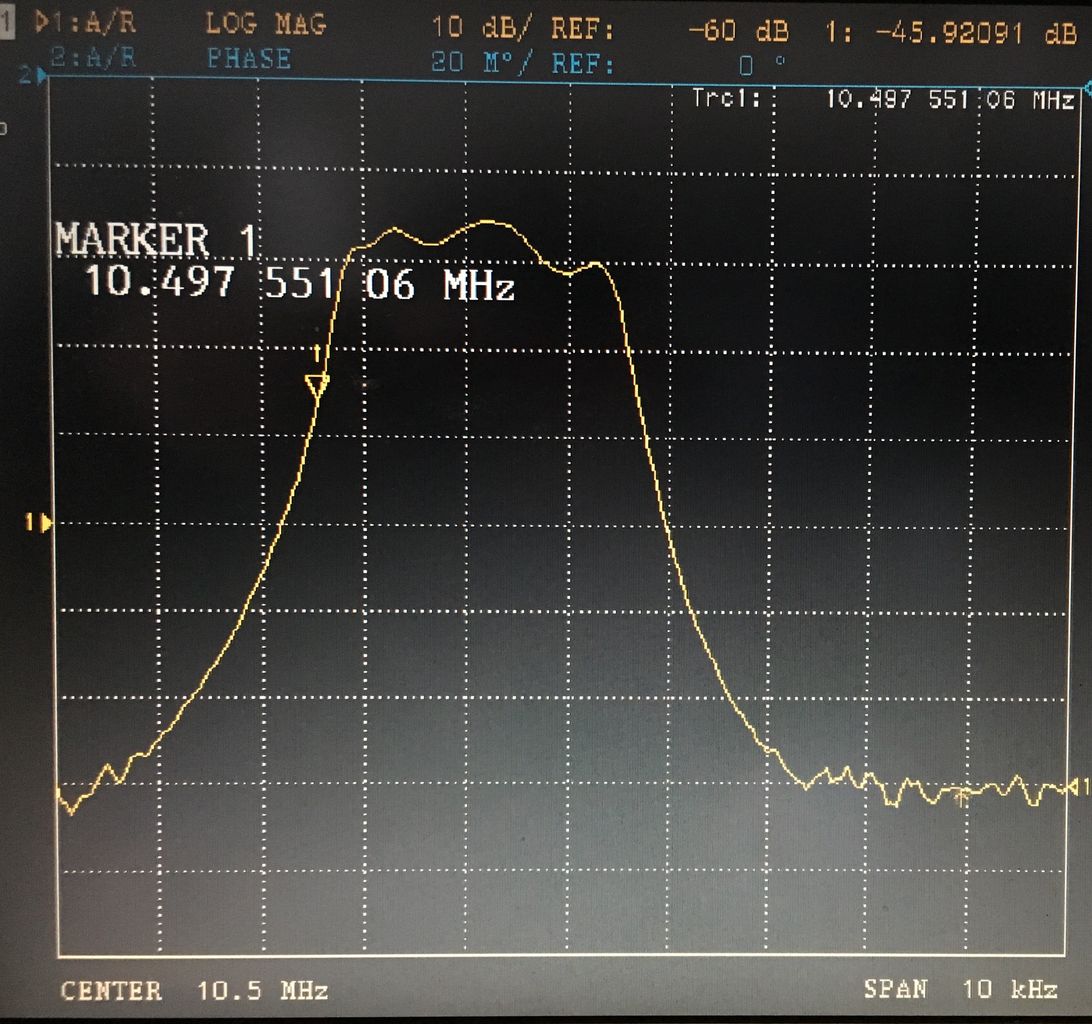

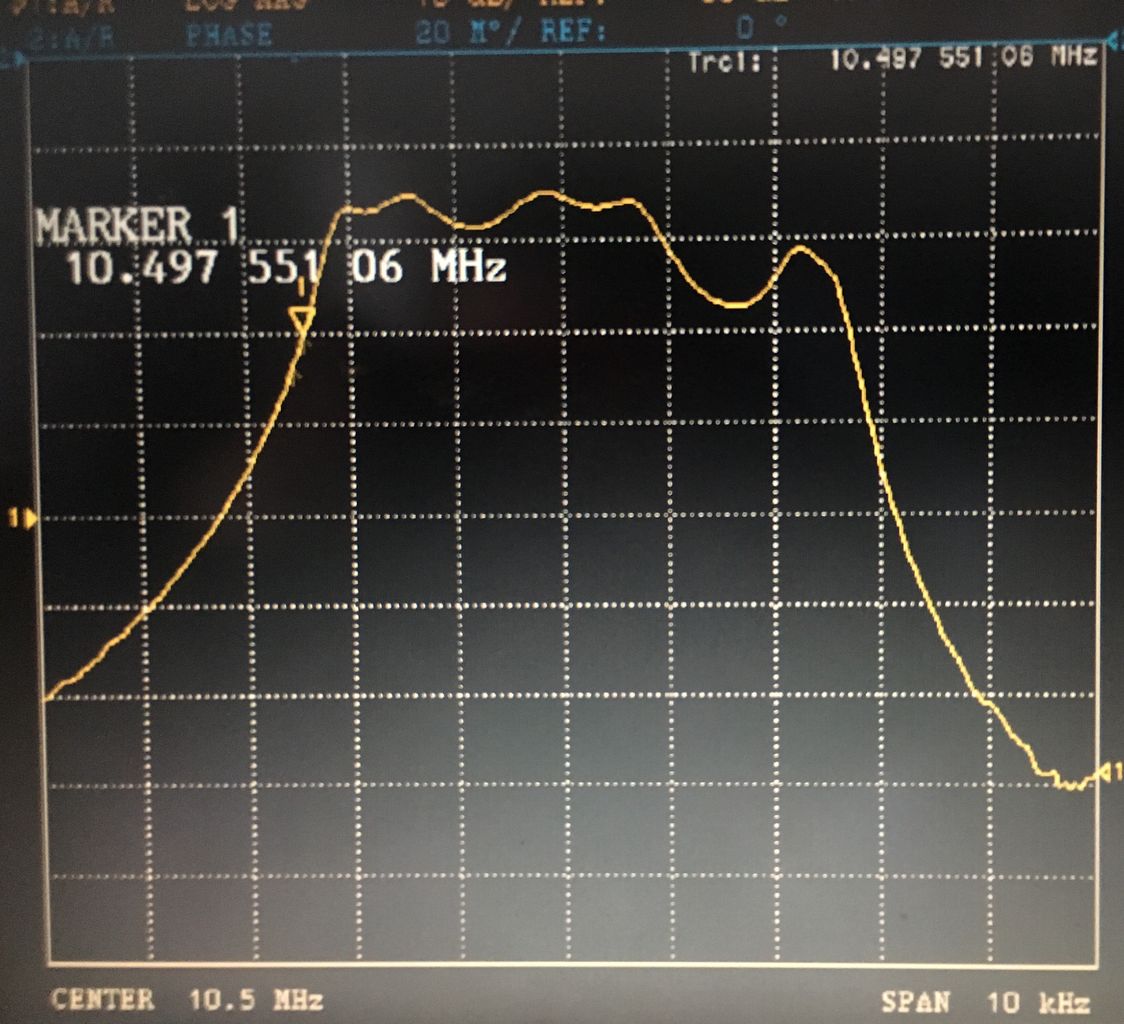

フィルタをSSB帯域にセットして、パソコンから200Hzから8kのオーディオスイープ信号をマイクアンプに入力、スペアナのmax holdというメモリ機能を使って送信特性をみます。

6素子ですのでスカート特性が悪いです。
しかし、QRPということもあり、使えるレベルかと。

ついでにCWモード。

SSBと同じキャリア周波数で800Hzくらい上で送信すれば良い感じです

最後に二信号特性。あまり良くないですが、このまま進めます…
